ELE.01Pytanie 81

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Rysunek przedstawia fragment domowej instalacji elektrycznej. Elektryk wyjął wszystkie wkładki bezpiecznikowe, obejrzał je, wyczyścił i zamontował ponownie. Które wkładki zostały zamienione przy tej operacji?

A. B-3 i B-4

B. B-1 i B-2

C. B-1 i B-4

D. B-2 i B-4

ELE.01Pytanie 82

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

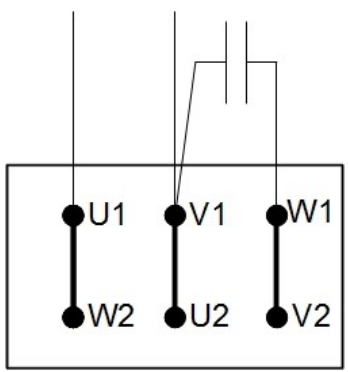

Które zaciski na tabliczce zaciskowej silnika trójfazowego należy połączyć ze sobą zworami aby uzyskać połączenie uzwojeń w gwiazdę?

Tabliczka zaciskowa silnika trójfazowego z zaciskami U1, V1, W1 oraz W2, U2, V2 i doprowadzonymi fazami L1, L2, L3

A. U1-W2 i V1-U2 i W1-U2

B. V1-V2 i W2-V1

C. U1-U2 i V1-V2 i Wl-W2

D. U2-V2 i W2-U2

ELE.01Pytanie 83

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Wskazany strzałką zbiornik nad transformatorem energetycznym to

A. konserwator.

B. przekaźnik Bucholtza.

C. izolator przepustowy.

D. przełącznik zaczepów.

ELE.01Pytanie 84

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

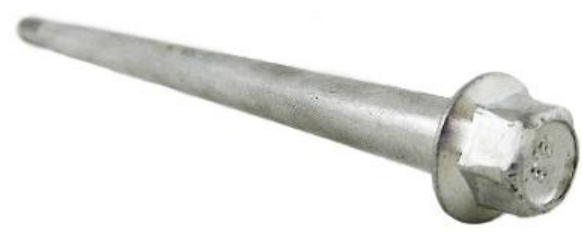

W których jednostkach miary wyraża się moment siły z jaką należy dokręcać nakrętki w połączeniach śrubowych?

A. N·m

B. Pa

C. kg·m2

D. kg

ELE.01Pytanie 85

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Symbol graficzny odłącznika przedstawia rysunek

ELE.01Pytanie 86

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Który element układu zabezpieczenia oznacza się symbolem graficznym przedstawionym na rysunku?

A. Bezpiecznik o charakterystyce niepełnozakresowej.

B. Bezpiecznik o charakterystyce pełnozakresowej.

C. Ochronnik przeciwprzepięciowy.

D. Czujnik temperatury.

ELE.01Pytanie 87

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Układ pomiarowy przedstawiony na schemacie umożliwia pomiar mocy czynnej w

Schemat układu Arona: dwa watomierze W1 i W2 w liniach L1 i L2, cewki napięciowe odniesione do L3, odbiornik trójfazowy.

A. fazach L1 i L2.

B. fazach L1, L2 i L3.

C. fazach L2 i L3.

D. fazie L1.

ELE.01Pytanie 88

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jedną z przyczyn przegrzania uzwojeń silnika indukcyjnego klatkowego, obciążonego mocą znamionową i pobierającego prąd znamionowy, może być

A. zatarcie łożysk na wale.

B. przeciążenie silnika.

C. zanik jednej fazy zasilającej.

D. uszkodzenie wentylatora.

ELE.01Pytanie 89

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jakiego rodzajuurządzenie energoelektroniczne łagodnego rozruchu (tzw. soft startu) zastosowanow przedstawionym na rysunku obwodzie zasilaniasilnika indukcyjnego

A. Pośredni przekształtnik prądu przemiennego.

B. Falownik prądu.

C. Falownik napięcia.

D. Sterownik prądu przemiennego.

ELE.01Pytanie 90

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

W celu dokonania demontażu uszkodzonych uzwojeń w transformatorze płaszczowym małej mocy w pierwszej kolejności należy

A. zdemontować izolację główną uzwojeń.

B. wyjąć przekładki izolacyjne między uzwojeniami.

C. rozkręcić karkas wraz z uzwojeniami.

D. rozmontować rdzeń transformatora.

ELE.01Pytanie 91

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne

Do jakiego rodzaju maszyn zaliczany jest silnik reduktorowy?

A. Indukcyjnych pierścieniowych.

B. Uniwersalnych.

C. Synchronicznych.

D. Indukcyjnych klatkowych.

ELE.01Pytanie 92

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Jaka powinna być wartość prądu znamionowego bezpiecznika zainstalowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego o napięciu 230/12 V, pracującego w ładowarce do akumulatorów, jeśli przewidywana wartość natężenia prądu obciążenia wynosi 10 A?

A. 500 mA

B. 630 mA

C. 315 mA

D. 250 mA

ELE.01Pytanie 93

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne

Wartość rezystancji znamionowej rezystora o kodzie paskowym: żółty, fioletowy, czerwony, złoty wynosi

Tabela barwnego kodu rezystorów z cyframi, mnożnikami i tolerancją dla poszczególnych kolorów pasków

A. 47 kΩ ±5%

B. 4,7 kΩ ±5%

C. 470 Ω ±0,1

D. 44 kΩ ±5%

ELE.01Pytanie 94

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Gdzie należy zamontować diody o prądzie znamionowym 200 A, wchodzące w skład mostkowego prostownika trójfazowego zasilającego silnik prądu stałego o dużym poborze mocy?

A. W odpowiednio dobranych radiatorach, a ich zaciski połączyć przewodami.

B. Na odpowiednio dobranych izolatorach, a ich zaciski połączyć przewodami.

C. Na gumowych podkładach, a ich zaciski polutować.

D. W obudowie z tworzywa sztucznego, a ich zaciski polutować.

ELE.01Pytanie 95

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Rysunek przedstawia symbol graficzny

Symbol graficzny wyłącznika: rozwarte styki z ukośnym ruchomym elementem łączeniowym.

A. styku stycznika.

B. odłącznika.

C. wyłącznika.

D. rozłącznika.

ELE.01Pytanie 96

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Do których urządzeń elektroenergetycznych zaliczane są rozłączniki i wyłączniki?

A. Odbiorczych.

B. Rozdzielczych.

C. Przesyłowych.

D. Przetwórczych.

ELE.01Pytanie 97

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który element maszyny przedstawiono na fotografii?

A. Wirnik prądnicy prądu stałego.

B. Wirnik prądnicy synchronicznej.

C. Sprzęgło elektromagnetyczne.

D. Sprzęgło kłowe.

ELE.01Pytanie 98

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Których z wymienionych zakresów pomiarowych w multimetrze należy użyć przy wykonywaniu pomiaru napięcia zasilającego oraz napięcia wyjściowego w układzie, którego schemat przedstawiono na rysunku?

A. Pomiędzy zaciskami 1-2: AC 300 V, pomiędzy zaciskami 3-4: AC 30 V

B. Pomiędzy zaciskami 1-2: DC 300 V, pomiędzy zaciskami 3-4: AC 30 V

C. Pomiędzy zaciskami 1-2: DC 300 V, pomiędzy zaciskami 3-4: DC 30 V

D. Pomiędzy zaciskami 1-2: AC 300 V, pomiędzy zaciskami 3-4: DC 30 V

ELE.01Pytanie 99

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Która z wymienionych własności charakteryzuje urządzenie wykonane w I klasie ochronności?

A. Tylko izolacja podstawowa.

B. Izolacja podwójna lub wzmocniona.

C. Izolacja podstawowa oraz zacisk do podłączenia przewodu ochronnego.

D. Zasilanie napięciem bezpiecznym.

ELE.01Pytanie 100

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Stopień ochrony IP 56 silnika elektrycznego odpowiada rodzajowi obudowy

A. wodoszczelnej (W)

B. zamkniętej (Z)

C. strugo-szczelnej (S)

D. okapturzonej (C)

ELE.01Pytanie 101

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Które aparaty rozdzielcze zalicza się do łączników przeznaczonych do manewrowego i samoczynnego wyłączania prądów roboczych i zwarciowych?

A. Odłączniki.

B. Wyłączniki.

C. Styczniki.

D. Rozłączniki.

ELE.01Pytanie 102

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Dwa identyczne źródła o rezystancji wewnętrznej R = 10 Ohm, połączone równolegle, zasilają odbiornik o rezystancji Ro= 100 Ohm prądem I = 1 A Jaka jest wartość siły elektromotorycznej każdego z tych źródeł?

A. 105 V

B. 100 V

C. 120 V

D. 110 V

ELE.01Pytanie 103

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Jaki rodzaj sprzęgła przedstawiono na rysunku?

Rozłożone sprzęgło kłowe: dwie piasty z czołowymi kłami oraz elastyczny wkład pośredni do przenoszenia momentu między wałami.

A. Kołnierzowe.

B. Palcowe.

C. Zębate.

D. Kłowe.

ELE.01Pytanie 104

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Które z wymienionych urządzeń przenoszą energię elektryczną prądu przemiennego z jednego obwodu elektrycznego do drugiego z zachowaniem pierwotnej częstotliwości?

A. Turbogeneratory.

B. Transformatory.

C. Induktory.

D. Hydrogeneratory.

ELE.01Pytanie 105

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W jakim celu w silniku szeregowym komutatorowym prądu przemiennego, pracującym w urządzeniu AGD, wykonuje się odczepy w uzwojeniu stojana?

A. Regulacji prędkości obrotowej.

B. Uzyskania dużego momentu rozruchowego.

C. Zabezpieczenia przed rozbieganiem.

D. Zmiany kierunku wirowania.

ELE.01Pytanie 106

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Na podstawie schematu instalacji i cennika, oblicz koszt brutto puszek niezbędnych do wykonania instalacji?

Lp.	Nazwa wyrobu	Cena brutto, zł
1.	Łącznik szeregowy (świecznikowy)	6,00
2.	Łącznik zmienny (schodowy krańcowy)	7,00
3.	Łącznik krzyżowy (schodowy pośredni)	8,00
4.	Puszka pojedyncza łączeniowa z pokrywą	1,50
5.	Puszka pojedyncza pod łącznik/przycisk	0,50

A. 12,00 zł

B. 9,00 zł

C. 7,50 zł

D. 1,50 zł

ELE.01Pytanie 107

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Którą część silnika elektrycznego zamieszczono na rysunku?

A. Tarczę łożyskową.

B. Tarczę kołnierzową.

C. Przewietrznik.

D. Osłonę przewietrznika.

ELE.01Pytanie 108

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

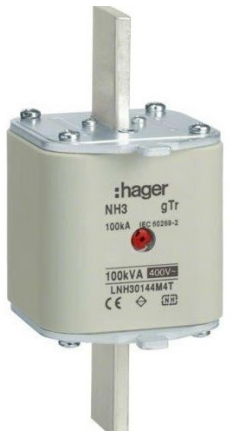

Które urządzenie przedstawiono na ilustracji?

A. Odłącznik.

B. Bezpiecznik topikowy.

C. Wyłącznik nadprądowy.

D. Rozłącznik.

ELE.01Pytanie 109

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W jakim celu w maszynach elektrycznych prądu stałego stosuje się uzwojenie kompensacyjne?

A. Likwidacji oddziaływania twornika w strefie neutralnej.

B. Kompensacji współczynnika mocy.

C. Likwidacji oddziaływania twornika w strefie biegunów głównych.

D. Filtracji wyższych harmonicznych prądu.

ELE.01Pytanie 110

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Sprawdzanie rezystancji izolacji uzwojeń silników elektrycznych zasilanych napięciem 230/400 V należy wykonać megaomomierzem o napięciu probierczym wynoszącym

A. 500 V

B. 2 500 V

C. 1 000 V

D. 1 500 V

ELE.01Pytanie 111

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który układ wyprowadzenia uzwojeń silnika trójfazowego umożliwia łatwe ich kojarzenie w gwiazdę lub w trójkąt za pomocą zworek o jednakowym rozstawie otworów?

ELE.01Pytanie 112

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Pomiary elektryczne

Dla której grupy urządzeń elektrycznych znarnionowymi parametrami technicznymi są: napięcie, prąd obciążenia, różnicowy prąd wyzwalający?

A. Wyłączników różnicowoprądowych.

B. Terminali mikroprocesorowych.

C. Transformatorów różnicowych.

D. Sterowników silników.

ELE.01Pytanie 113

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Przewód wielożyłowy o izolacji i powłoce z polwinitu, o jednodrutowych żyłach miedzianych, okrągły oznacza się symbolem literowym

A. YDYp

B. YLY

C. YDY

D. YADY

ELE.01Pytanie 114

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Rysunek techniczny i dokumentacja

Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

ELE.01Pytanie 115

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

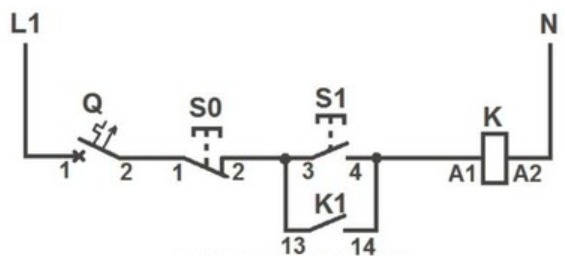

W układzie przedstawionym na schemacie po około 30 minutach pracy silnika stycznik samoczynnie wyłącza się, mimo że prawidłowo nastawiony wyłącznik Q1 pozostaje włączony. Przyczyną opisanej sytuacji ze strony silnika może być

A. zwarcie międzyzwojowe.

B. przeciążenie.

C. przebicie izolacji.

D. pogorszenie warunków chłodzenia.

ELE.01Pytanie 116

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Silnik elektryczny o mocy znamionowej Pn = 3 kW i prędkości obrotowej nn= 955 obr/min wytwarza na wale moment

A. 0,3 Nm

B. 30 Nm

C. 0,03 Nm

D. 3,0 Nm

ELE.01Pytanie 117

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Z jakiego materiału wykonuje się rdzeń przewodu gołego przesyłowej linii napowietrznej, wskazany na rysunku cyfrą 1?

Przekrój przewodu AFL: zewnętrzne druty aluminiowe wokół ciemniejszego stalowego rdzenia oznaczonego cyfrą 1

A. Aluminium.

B. Polwinitu.

C. Miedzi.

D. Stali.

ELE.01Pytanie 118

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Wyłącznik różnicowoprądowy o symbolu RCD40-0,03 charakteryzuje się

A. prądem znamionowym 40 mA i prądem różnicowym 0,03 mA

B. prądem znamionowym 40 A i prądem różnicowym 0,03 A

C. napięciem znamionowym 40 V i prądem różnicowym 0,03 A

D. napięciem znamionowym 40 V i prądem różnicowym 0,03 mA

ELE.01Pytanie 119

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Jaką wartość prądu zadziałania należy nastawić na przekaźniku termobimetalowym po wykonaniu montażu układu sterowania silnikiem trójfazowym o prądzie znamionowym 5,1 A?

A. 6,1 A

B. 5,1 A

C. 6,6 A

D. 5,6 A

ELE.01Pytanie 120

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Przed przystąpieniem do wykonywania prac konserwacyjnych przy urządzeniach elektroenergetycznych wyłączonych spod napięcia należy przede wszystkim

A. powiadomić inspektora BHP.

B. zastosować zabezpieczenie przed przypadkowym załączeniem napięcia.

C. powiadomić zakład energetyczny.

D. powiadomić przełożonego.

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Rysunek przedstawia fragment domowej instalacji elektrycznej. Elektryk wyjął wszystkie wkładki bezpiecznikowe, obejrzał je, wyczyścił i zamontował ponownie. Które wkładki zostały zamienione przy tej operacji?

Które zaciski na tabliczce zaciskowej silnika trójfazowego należy połączyć ze sobą zworami aby uzyskać połączenie uzwojeń w gwiazdę?

Wskazany strzałką zbiornik nad transformatorem energetycznym to

W których jednostkach miary wyraża się moment siły z jaką należy dokręcać nakrętki w połączeniach śrubowych?

Symbol graficzny odłącznika przedstawia rysunek

Który element układu zabezpieczenia oznacza się symbolem graficznym przedstawionym na rysunku?

Układ pomiarowy przedstawiony na schemacie umożliwia pomiar mocy czynnej w

Jedną z przyczyn przegrzania uzwojeń silnika indukcyjnego klatkowego, obciążonego mocą znamionową i pobierającego prąd znamionowy, może być

Jakiego rodzajuurządzenie energoelektroniczne łagodnego rozruchu (tzw. soft startu) zastosowanow przedstawionym na rysunku obwodzie zasilaniasilnika indukcyjnego

W celu dokonania demontażu uszkodzonych uzwojeń w transformatorze płaszczowym małej mocy w pierwszej kolejności należy

Do jakiego rodzaju maszyn zaliczany jest silnik reduktorowy?

Jaka powinna być wartość prądu znamionowego bezpiecznika zainstalowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego o napięciu 230/12 V, pracującego w ładowarce do akumulatorów, jeśli przewidywana wartość natężenia prądu obciążenia wynosi 10 A?

Wartość rezystancji znamionowej rezystora o kodzie paskowym: żółty, fioletowy, czerwony, złoty wynosi

Gdzie należy zamontować diody o prądzie znamionowym 200 A, wchodzące w skład mostkowego prostownika trójfazowego zasilającego silnik prądu stałego o dużym poborze mocy?

Rysunek przedstawia symbol graficzny

Do których urządzeń elektroenergetycznych zaliczane są rozłączniki i wyłączniki?

Który element maszyny przedstawiono na fotografii?

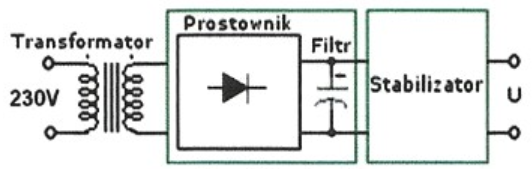

Których z wymienionych zakresów pomiarowych w multimetrze należy użyć przy wykonywaniu pomiaru napięcia zasilającego oraz napięcia wyjściowego w układzie, którego schemat przedstawiono na rysunku?

Która z wymienionych własności charakteryzuje urządzenie wykonane w I klasie ochronności?

Stopień ochrony IP 56 silnika elektrycznego odpowiada rodzajowi obudowy

Które aparaty rozdzielcze zalicza się do łączników przeznaczonych do manewrowego i samoczynnego wyłączania prądów roboczych i zwarciowych?

Dwa identyczne źródła o rezystancji wewnętrznej R = 10 Ohm, połączone równolegle, zasilają odbiornik o rezystancji Ro= 100 Ohm prądem I = 1 A Jaka jest wartość siły elektromotorycznej każdego z tych źródeł?

Jaki rodzaj sprzęgła przedstawiono na rysunku?

Które z wymienionych urządzeń przenoszą energię elektryczną prądu przemiennego z jednego obwodu elektrycznego do drugiego z zachowaniem pierwotnej częstotliwości?

W jakim celu w silniku szeregowym komutatorowym prądu przemiennego, pracującym w urządzeniu AGD, wykonuje się odczepy w uzwojeniu stojana?

Na podstawie schematu instalacji i cennika, oblicz koszt brutto puszek niezbędnych do wykonania instalacji?

Którą część silnika elektrycznego zamieszczono na rysunku?

Które urządzenie przedstawiono na ilustracji?

W jakim celu w maszynach elektrycznych prądu stałego stosuje się uzwojenie kompensacyjne?

Sprawdzanie rezystancji izolacji uzwojeń silników elektrycznych zasilanych napięciem 230/400 V należy wykonać megaomomierzem o napięciu probierczym wynoszącym

Który układ wyprowadzenia uzwojeń silnika trójfazowego umożliwia łatwe ich kojarzenie w gwiazdę lub w trójkąt za pomocą zworek o jednakowym rozstawie otworów?

Dla której grupy urządzeń elektrycznych znarnionowymi parametrami technicznymi są: napięcie, prąd obciążenia, różnicowy prąd wyzwalający?

Przewód wielożyłowy o izolacji i powłoce z polwinitu, o jednodrutowych żyłach miedzianych, okrągły oznacza się symbolem literowym

Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

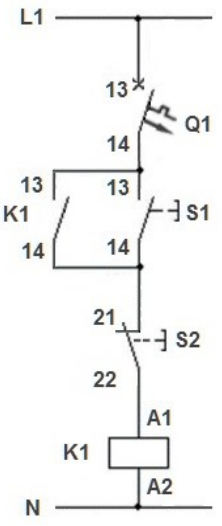

W układzie przedstawionym na schemacie po około 30 minutach pracy silnika stycznik samoczynnie wyłącza się, mimo że prawidłowo nastawiony wyłącznik Q1 pozostaje włączony. Przyczyną opisanej sytuacji ze strony silnika może być

Silnik elektryczny o mocy znamionowej Pn = 3 kW i prędkości obrotowej nn= 955 obr/min wytwarza na wale moment

Z jakiego materiału wykonuje się rdzeń przewodu gołego przesyłowej linii napowietrznej, wskazany na rysunku cyfrą 1?

Wyłącznik różnicowoprądowy o symbolu RCD40-0,03 charakteryzuje się

Jaką wartość prądu zadziałania należy nastawić na przekaźniku termobimetalowym po wykonaniu montażu układu sterowania silnikiem trójfazowym o prądzie znamionowym 5,1 A?

Przed przystąpieniem do wykonywania prac konserwacyjnych przy urządzeniach elektroenergetycznych wyłączonych spod napięcia należy przede wszystkim
