Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Arkusze praktyczne ELE.01 (21 arkuszy)

ELE.01Pytanie 201

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Ile powinna wynosić wartość rezystancji rozrusznika silnika obcowzbudnego prądu stałego o danych znamionowych: Un = 440 V, In = 55 A, Pn = 22 kW, Rt ~= 0,1 Ohm (zastępcza rezystancja uzwojenia twornika), jeżeli wartość prądu rozruchowego tego silnika ma być w przybliżeniu równy dwukrotnej wartości prądu znamionowego?

A. 16 Ohm

B. 8 Ohm

C. 4 Ohm

D. 2 Ohm

ELE.01Pytanie 202

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Rozpiętość przęsła linii napowietrznej, to odległość pozioma między

A. dwoma słupami krańcowymi.

B. słupem linii a złączem zasilającym budynku.

C. dwiema sąsiednimi liniami elektroenergetycznymi.

D. osiami sąsiednich konstrukcji wsporczych.

ELE.01Pytanie 203

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Pomiary elektryczne

Oblicz wartość bezwzględną całkowitego błędu pomiaru napięcia multimetrem cyfrowym na zakresie napięcia przemiennego 200 V, jeżeli producent określił dokładność pomiarów w przedstawionej tabeli, a miernik wskazał 87,5 V.

Zakres	Rozdzielczość	Dokładność
200 mV DC	0,1 mV	± 0,5% wskazania ± 1 cyfra
2 V DC	1 mV
20 V DC	10 mV
200 V DC	0,1 V
1000 V DC	1 V	± 0,8% wskazania ± 2 cyfry
200 mV AC	0,1 mV	± 1,2% wskazania ± 3 cyfry
2 V AC	1 mV	± 0,8% wskazania ± 3 cyfry
20 V AC	10 mV
200 V AC	0,1 V
750 V AC	1 V	± 1,2% wskazania ± 3 cyfry

A. 1,5 V

B. 1,0 V

C. 3,7 V

D. 0,8 V

ELE.01Pytanie 204

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Zmianę kierunku wirowania wału silnika bocznikowego prądu stałego uzyska się po zmianie kierunku prądu płynącego w uzwojeniu

A. wzbudzenia i równocześnie w uzwojeniu twornika.

B. wzbudzenia lub twornika.

C. komutacyjnym i równocześnie w uzwojeniu kompensacyjnym.

D. komutacyjnym lub kompensacyjnym.

ELE.01Pytanie 205

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona

Oględziny transformatora energetycznego przeprowadzane bez wyłączania go spod napięcia obejmują między innymi sprawdzenie

A. wskazań przyrządów kontrolno-pomiarowych.

B. stanu izolacji poprzez pomiar rezystancji izolacji.

C. stanu uzwojeń poprzez pomiar rezystancji uzwojeń.

D. ciągłości i stanu głównych torów prądowych.

ELE.01Pytanie 206

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Co oznaczają litery K, L, M na przedstawionym schemacie?

A. Zaciski uzwojenia wirnika.

B. Początki uzwojeń stojana silnika.

C. Końce uzwojeń stojana silnika.

D. Zaciski szczotkotrzymaczy.

ELE.01Pytanie 207

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Do pomiaru energii elektrycznej zastosowano licznik indukcyjny jednofazowy o danych znamionowych U_N = 230 V, I_N = 5 A, c = 375 obr./kWh. Licznik wykonał 1 500 obrotów. Pobrana z sieci energia elektryczna wyniosła

A. 1,15 kW

B. 1,85 kWh

C. 3,07 kWh

D. 4,00 kWh

ELE.01Pytanie 208

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego przedstawiony jest na rysunku

Cztery warianty schematów połączeń uzwojeń silnika prądu stałego: obcowzbudny, bocznikowy, szeregowy i złożony.

ELE.01Pytanie 209

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Na schemacie przedstawiono podział silników

A. bocznikowych.

B. asynchronicznych.

C. szeregowych.

D. synchronicznych.

ELE.01Pytanie 210

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Którym innym urządzeniem elektrycznym można zastąpić uszkodzony bezpiecznik instalacyjny w obwodzie wtórnym przekładnika napięciowego, którego schemat zamieszczono na rysunku?

A. Wyłącznikiem podnapięciowym.

B. Wyzwalaczem termobimetalowym.

C. Wyłącznikiem nadprądowym.

D. Wyzwalaczem wybijakowym.

ELE.01Pytanie 211

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Obiekt X zasilany jest z rozdzielnicy R siecią jednofazową

A. dwuprzewodową, w układzie TT

B. trójprzewodową, w układzie TN-S

C. dwuprzewodową, w układzie TN-C

D. trójprzewodową, w układzie IT

ELE.01Pytanie 212

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Na którym rysunku przedstawiono izolator kołpakowy wysokiego napięcia?

Rysunek B.

Rysunek D.

Rysunek A.

Rysunek C.

ELE.01Pytanie 213

Montaż i obsługa maszyn i urz…

Kategorie: Bezpieczeństwo i ochrona Materiały i narzędzia

Elektronarzędzia stosowane przy montażu oraz konserwacji maszyn i urządzeń elektrycznych powinny mieć klasę ochronności

A. I

B. II

C. 0

D. III

ELE.01Pytanie 214

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

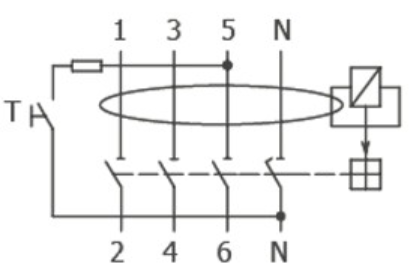

Wyłącznik różnicowoprądowy o oznaczeniu EFI-4; 40/0,03 charakteryzuje się

A. napięciem znamionowym 40 V i prądem różnicowym 0,03 A

B. napięciem znamionowym 40 V i prądem różnicowym 0,03 mA

C. prądem znamionowym 40 mA i prądem różnicowym 0,03 mA

D. prądem znamionowym 40 A i prądem różnicowym 0,03 A

ELE.01Pytanie 215

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Na rysunku przedstawiono

A. fotodiodę.

B. przekładnik napięciowy.

C. przekaźnik półprzewodnikowy.

D. tranzystor bipolarny z izolowaną bramką.

ELE.01Pytanie 216

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

W przedstawionym na rysunku układzie sterowania silniki

A. są załączane równocześnie, a wyłączane w kolejności M1, M2, M3.

B. są załączane w kolejności M1, M2, M3, a wyłączane w kolejności M3, M2, M1.

C. M1, M2, M3 są załączane i wyłączane równocześnie.

D. są załączane w kolejności M1, M2, M3, a wyłączane równocześnie.

ELE.01Pytanie 217

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Symbol OMYp 2x1 300/300 oznacza przewód

A. przemysłowy.

B. mieszkaniowy.

C. warsztatowy.

D. sterowniczy.

ELE.01Pytanie 218

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

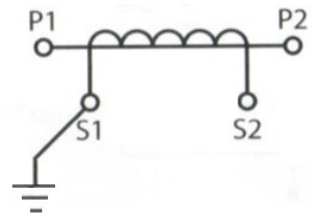

Jakiego typu cewkę indukcyjną przedstawia się symbolem graficznym pokazanym na rysunku?

A. Z rdzeniem ferromagnetycznym.

B. O nastawnej indukcyjności.

C. Bezrdzeniową.

D. Z regulacją reaktancji.

ELE.01Pytanie 219

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Pomiaru rezystancji uzwojeń silników zasilanych napięciem sieciowym wykonuje się megaomomierzem o napięciu

A. 1000V

B. 1500V

C. 2500 V

D. 500 V

ELE.01Pytanie 220

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Która z zależności odpowiada wartości chwilowej napięcia na idealnym kondensatorze, jeżeli wartość chwilowa prądu zmienia się według zależności: \( i = I_m \sin \omega t \)

A. \( u = \omega C / I_m \sin (\omega t - 90°) \)

B. \( u = \omega C I_m \sin \omega t \)

C. \( u = \frac{I}{\omega C} I_m \sin (\omega t + 90°) \)

D. \( u = \frac{I}{\omega C} I_m \sin (\omega t - 90°) \)

ELE.01Pytanie 221

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

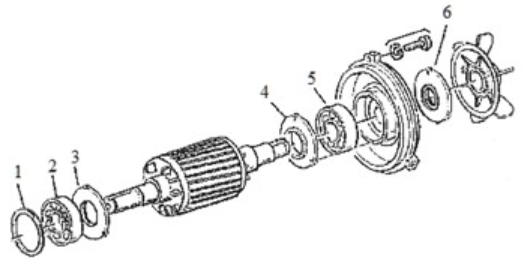

Którymi cyframi oznaczono łożyska kulkowe na rysunku przedstawiającym części składowe wirnika silnika klatkowego?

A. 1 i 3

B. 4 i 6

C. 2 i 5

D. 3 i 4

ELE.01Pytanie 222

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Które parametry silnika asynchronicznego pierścieniowego można wyznaczyć w przedstawionym na rysunku układzie pomiarowym?

A. Rezystancje uzwojeń stojana.

B. Impedancje zwarciowe przy połączeniu w gwiazdę i w trójkąt.

C. Przekładnie napięciowe przy połączeniu w gwiazdę i w trójkąt.

D. Rezystancje uzwojeń wirnika.

ELE.01Pytanie 223

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Uzwojenie wzbudzenia szeregowego silnika prądu stałego oznaczone jest na rysunku

ELE.01Pytanie 224

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

W układzie zasilania silnika trójfazowego pokazanego na rysunku zastosowano zabezpieczenia

A. od zwarć, od przeciążeń, od zaniku napięcia.

B. od zwarć, od przeciążeń, od wzrostu napięcia.

C. nadprądowe, od przeciążeń.

D. zaniku napięcia, nadprądowe.

ELE.01Pytanie 225

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Co oznacza symbol IP10 umieszczony na tabliczce znamionowej silnika elektrycznego?

A. Klasę izolacji zwojowej uzwojeń stojana i wirnika.

B. Klasę ochronności przed porażeniem prądem elektrycznym.

C. Poziom ochrony przed zakłóceniami radioelektrycznymi.

D. Stopień zabezpieczenia przed dostępem ciał stałych i wody.

ELE.01Pytanie 226

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Na rysunku przedstawiono symbol graficzny

A. gniazda wtyczkowego podwójnego.

B. elementu grzejnego.

C. łącznika krzyżowego.

D. cewki przekaźnika działającego ze zwłoką czasową przy zamykaniu.

ELE.01Pytanie 227

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Który symbol graficzny dotyczy silnika prądu stałego?

ELE.01Pytanie 228

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Głowica kablowa w linii elektroenergetycznej służy do

A. usunięcia uszkodzenia w linii kablowej.

B. wykonania zakończenia kabla.

C. przyłączenia urządzeń pomiarowych do linii kablowej.

D. rozgałęzienia linii kablowej.

ELE.01Pytanie 229

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Który z wymienionych silników wykorzystuje się do kompensacji mocy biernej?

A. Synchroniczny.

B. Indukcyjny dwuklatkowy.

C. Indukcyjny głębokożłobkowy.

D. Uniwersalny.

ELE.01Pytanie 230

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Materiały i narzędzia

Które przewody oznacza się symbolem YDYt?

A. Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, płaskie.

B. Z żyłami jednodrutowymi w izolacji i powłoce polwinitowej, wtynkowe.

C. Oponowe mieszkaniowe płaskie w izolacji i oponie polwinitowej, giętkie.

D. Jednożyłowe wielodrutowe giętkie w izolacji polwinitowej.

ELE.01Pytanie 231

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

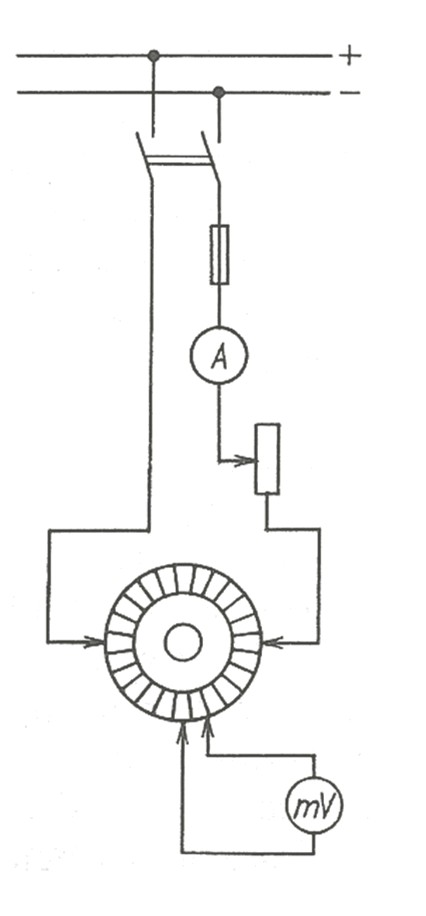

Na rysunku przedstawiono schemat układu do pomiaru rezystancji

A. izolacji pomiędzy zaciskami uzwojeń a korpusem silnika.

B. izolacji pomiędzy zaciskami uzwojeń silnika.

C. uzwojenia fazowego.

D. pętli zwarciowej.

ELE.01Pytanie 232

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Który z wymienionych materiałów jest stosowany do izolowania blach w rdzeniu przedstawionego na rysunku urządzenia?

A. Polwinit.

B. Mikanit.

C. Polietylen.

D. Lakier.

ELE.01Pytanie 233

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Do podstawowych zabezpieczeń silników elektrycznych nie należy zabezpieczenie

A. od ładunków elektrostatycznych.

B. zwarciowe.

C. od przeciążeń.

D. zanikowe (podnapięciowe).

ELE.01Pytanie 234

Montaż i obsługa maszyn i urz…

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Jaki element silnika komutatorowego prądu przemiennego jednofazowego przedstawia rysunek?

Szczotka węglowa silnika komutatorowego z przewodem plecionym i końcówką przyłączeniową.

A. Czujnik temperatury.

B. Szczotkę węglową.

C. Rezystor rozruchowy.

D. Kondensator przeciwzakłóceniowy.

ELE.01Pytanie 235

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Którym symbolem graficznym powinien być oznaczony stycznik z następującą liczbą i rodzajem zestyków: 3NC+1NO?

Symbolem 1.

Symbolem 2.

Symbolem 4.

Symbolem 3.

ELE.01Pytanie 236

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Stopień ochrony IP 44 silnika elektrycznego odpowiada rodzajowi obudowy

A. strugo-szczelnej (S).

B. okapturzonej (C).

C. wodoszczelnej (W).

D. zamkniętej (Z).

ELE.01Pytanie 237

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Prądnicę tachometryczną stosuje się

A. do pomiaru kąta obrotu wału silnika elektrycznego.

B. jako źródło napięcia stałego w układach elektronicznych.

C. do pomiaru prędkości obrotowej silnika elektrycznego.

D. jako źródło napięcia stałego w układach wzbudzenia maszyn synchronicznych.

ELE.01Pytanie 238

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Na której ilustracji przedstawiono łożysko toczne?

Na ilustracji 1.

Na ilustracji 3.

Na ilustracji 4.

Na ilustracji 2.

ELE.01Pytanie 239

Montaż i obsługa maszyn i urz…

Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona

Zadaniem uziemienia ochronnego jest między innymi

A. wyrównanie asymetrii prądów.

B. umożliwienie zadziałania zabezpieczeń nadprądowych.

C. wyrównanie asymetrii napięć.

D. umożliwienie zadziałania zabezpieczeń podnapięciowych.

ELE.01Pytanie 240

Montaż i obsługa maszyn i urz…

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia

Do wyremontowanego silnika jednofazowego należy dołączyć nowy kondensator z wyprowadzonymi końcówkami konektorowymi męskimi. Którymi końcówkami, spośród przedstawionych na rysunkach, należy zakończyć przewody do podłączenia tego kondensatora?

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

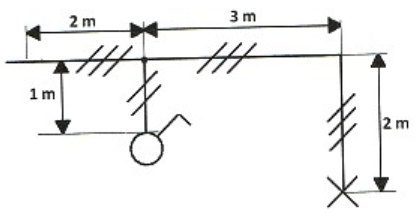

Rozpiętość przęsła linii napowietrznej, to odległość pozioma między

Oblicz wartość bezwzględną całkowitego błędu pomiaru napięcia multimetrem cyfrowym na zakresie napięcia przemiennego 200 V, jeżeli producent określił dokładność pomiarów w przedstawionej tabeli, a miernik wskazał 87,5 V.

Zmianę kierunku wirowania wału silnika bocznikowego prądu stałego uzyska się po zmianie kierunku prądu płynącego w uzwojeniu

Oględziny transformatora energetycznego przeprowadzane bez wyłączania go spod napięcia obejmują między innymi sprawdzenie

Co oznaczają litery K, L, M na przedstawionym schemacie?

Do pomiaru energii elektrycznej zastosowano licznik indukcyjny jednofazowy o danych znamionowych UN = 230 V, IN = 5 A, c = 375 obr./kWh. Licznik wykonał 1 500 obrotów. Pobrana z sieci energia elektryczna wyniosła

Schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego przedstawiony jest na rysunku

Na schemacie przedstawiono podział silników

Którym innym urządzeniem elektrycznym można zastąpić uszkodzony bezpiecznik instalacyjny w obwodzie wtórnym przekładnika napięciowego, którego schemat zamieszczono na rysunku?

Obiekt X zasilany jest z rozdzielnicy R siecią jednofazową

Na którym rysunku przedstawiono izolator kołpakowy wysokiego napięcia?

Elektronarzędzia stosowane przy montażu oraz konserwacji maszyn i urządzeń elektrycznych powinny mieć klasę ochronności

Wyłącznik różnicowoprądowy o oznaczeniu EFI-4; 40/0,03 charakteryzuje się

Na rysunku przedstawiono

W przedstawionym na rysunku układzie sterowania silniki

Symbol OMYp 2x1 300/300 oznacza przewód

Jakiego typu cewkę indukcyjną przedstawia się symbolem graficznym pokazanym na rysunku?

Pomiaru rezystancji uzwojeń silników zasilanych napięciem sieciowym wykonuje się megaomomierzem o napięciu

Która z zależności odpowiada wartości chwilowej napięcia na idealnym kondensatorze, jeżeli wartość chwilowa prądu zmienia się według zależności: \( i = I_m \sin \omega t \)

Którymi cyframi oznaczono łożyska kulkowe na rysunku przedstawiającym części składowe wirnika silnika klatkowego?

Które parametry silnika asynchronicznego pierścieniowego można wyznaczyć w przedstawionym na rysunku układzie pomiarowym?

Uzwojenie wzbudzenia szeregowego silnika prądu stałego oznaczone jest na rysunku

W układzie zasilania silnika trójfazowego pokazanego na rysunku zastosowano zabezpieczenia

Co oznacza symbol IP10 umieszczony na tabliczce znamionowej silnika elektrycznego?

Na rysunku przedstawiono symbol graficzny

Który symbol graficzny dotyczy silnika prądu stałego?

Głowica kablowa w linii elektroenergetycznej służy do

Który z wymienionych silników wykorzystuje się do kompensacji mocy biernej?

Które przewody oznacza się symbolem YDYt?

Na rysunku przedstawiono schemat układu do pomiaru rezystancji

Który z wymienionych materiałów jest stosowany do izolowania blach w rdzeniu przedstawionego na rysunku urządzenia?

Do podstawowych zabezpieczeń silników elektrycznych nie należy zabezpieczenie

Jaki element silnika komutatorowego prądu przemiennego jednofazowego przedstawia rysunek?

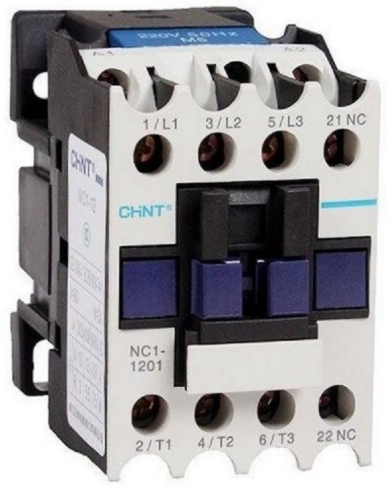

Którym symbolem graficznym powinien być oznaczony stycznik z następującą liczbą i rodzajem zestyków: 3NC+1NO?

Stopień ochrony IP 44 silnika elektrycznego odpowiada rodzajowi obudowy

Prądnicę tachometryczną stosuje się

Na której ilustracji przedstawiono łożysko toczne?

Zadaniem uziemienia ochronnego jest między innymi

Do wyremontowanego silnika jednofazowego należy dołączyć nowy kondensator z wyprowadzonymi końcówkami konektorowymi męskimi. Którymi końcówkami, spośród przedstawionych na rysunkach, należy zakończyć przewody do podłączenia tego kondensatora?

Do pomiaru energii elektrycznej zastosowano licznik indukcyjny jednofazowy o danych znamionowych U_N = 230 V, I_N = 5 A, c = 375 obr./kWh. Licznik wykonał 1 500 obrotów. Pobrana z sieci energia elektryczna wyniosła
