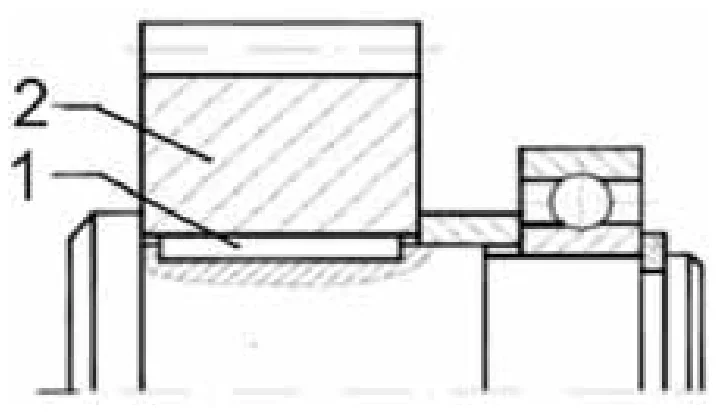

Koło zębate oznaczone na rysunku cyfrą 2 jest osadzone na wałku za pomocą elementu oznaczonego cyfrą 1, tworząc połączenie
A. klinowe.
B. kołkowe.
C. wielowypustowe.
D. wpustowe.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz E.07-X-14.08).
Koło zębate osadzone na wałku za pomocą wpustu to bardzo popularne rozwiązanie w mechanice. Dlaczego? Głównie ze względu na prostotę montażu i demontażu oraz niezawodność w przenoszeniu momentu obrotowego. Wpust, jako element łączący, wpasowuje się w odpowiednie wycięcie w wałku i w kole, co zapewnia sztywne połączenie. Tego typu połączenie jest standardem w wielu aplikacjach przemysłowych, od maszyn rolniczych po skomplikowane układy w przemyśle motoryzacyjnym. Moim zdaniem, wpusty są niezastąpione tam, gdzie wymagana jest precyzja i trwałość, przy jednoczesnym zachowaniu łatwości ewentualnej wymiany elementów. Należy jednak pamiętać, że projektowanie połączeń wpustowych wymaga uwzględnienia norm, takich jak DIN 6885, by zapewnić odpowiednią wytrzymałość i tolerancje. Dodatkowo, warto wspomnieć, że w przypadku większych obciążeń stosuje się wpusty skośne, które lepiej przenoszą momenty skrętne. Ważne jest, żeby wpusty były wykonane z odpowiednich materiałów, zazwyczaj stali, co zapewnia ich długowieczność.
Rozważając różne typy połączeń, można łatwo się pomylić, szczególnie jeśli nie jest się zaznajomionym z ich specyficznymi cechami. Połączenie wielowypustowe różni się od wpustowego tym, że wałek i koło zębate mają zazębienia na całej długości, co zapewnia większą powierzchnię kontaktu. Jest to stosowane w sytuacjach, gdzie wymagana jest większa wytrzymałość, ale jednocześnie jest bardziej skomplikowane w produkcji i montażu. Połączenie klinowe, z drugiej strony, to takie, gdzie klin jest umieszczony pomiędzy wałkiem a kołem, co zapewnia samoczynne zakleszczanie, ale może powodować nierównomierne rozłożenie sił, co w dłuższej perspektywie może prowadzić do uszkodzeń. Kołkowe połączenia są najprostsze z wymienionych, ale mają jedną podstawową wadę – nie przenoszą momentu obrotowego, chyba że stosuje się je w odpowiednich układach, gdzie są wspomagane przez tarcie. Wymienione typy połączeń mają swoje zastosowania i są używane w różnych kontekstach, ale wpustowe połączenie jest zdecydowanie najczęstszym rozwiązaniem w standardowych układach przekazujących moment obrotowy. Często błędnie zakłada się, że wszystkie te połączenia są zamienne, jednak każdy typ ma swoje specyficzne zastosowanie wynikające z mechanicznych właściwości i wymagań projektowych.
