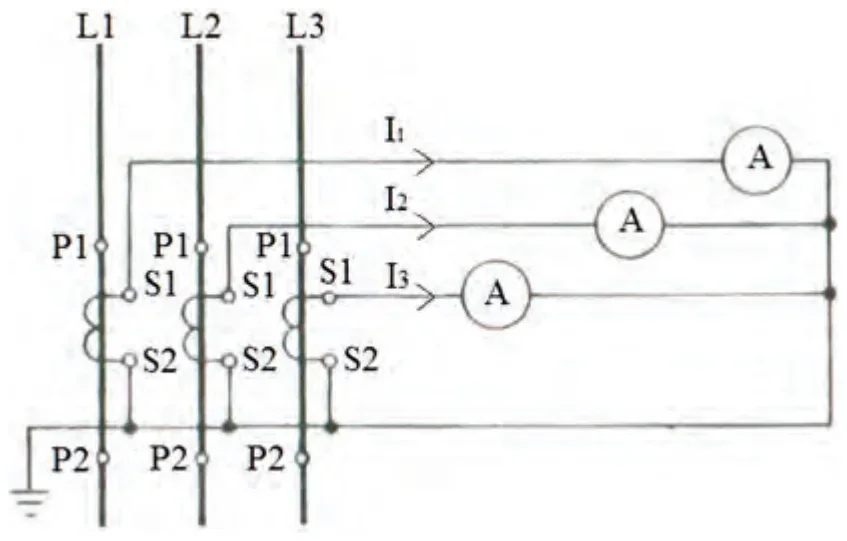

Na rysunku zamieszczono schemat układu do pomiaru prądu w trzech przewodach linii trójfazowej. Jakie są wartości natężeń prądów w przewodach L1, L2 i L3, jeżeli przekładniki prądowe mają przekładnię 50/5, a wartości natężeń prądów wskazywane przez amperomierze wynoszą: I1 = 4 A, I2 = 4,5 A, I3 = 5 A?
A. 40 A, 45 A, 50 A
B. 80 A, 90 A, 100 A
C. 45 A, 45,5 A, 46 A
D. 20 A, 22,5 A, 25 A
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.07-X-16.05).
Dobra robota z rozgryzieniem tego zadania! Skoro przekładnik prądowy ma przekładnię 50/5, oznacza to, że rzeczywiste natężenie prądu w linii jest 10 razy większe niż to, co pokazuje amperomierz. Dlatego, kiedy na amperomierzu widzisz 4 A, 4,5 A oraz 5 A, rzeczywiste prądy wynoszą odpowiednio 40 A, 45 A i 50 A. To ważne, bo takie przekładnie pozwalają na bezpieczne pomiary dużych prądów, zmniejszając wartość mierzonych prądów do poziomów, które są bezpieczne dla urządzeń pomiarowych. Praktyczne zastosowanie tej wiedzy jest szerokie, zwłaszcza w energetyce czy przemyśle, gdzie monitorowanie i kontrolowanie prądów ma kluczowe znaczenie dla niezawodności i efektywności energetycznej. Z mojego doświadczenia, zrozumienie przekładni prądowych jest fundamentem w pracy każdej osoby zajmującej się instalacjami elektrycznymi. Pamiętaj, że standardy przemysłowe podkreślają znaczenie dokładnych pomiarów dla zapewnienia bezpieczeństwa i zgodności z przepisami.
Zrozumienie przekładni prądowej jest kluczowe w kontekście tego zadania. Często można się pomylić, patrząc tylko na wartości wskazywane przez amperomierze, które tutaj wynoszą 4 A, 4,5 A i 5 A. Przekładnia 50/5 oznacza, że rzeczywiste prądy są dziesięciokrotnie większe od odczytów. W przypadku błędnych odpowiedzi, prawdopodobnie założono, że wskazania amperomierza są wartościami rzeczywistymi lub zastosowano błędną proporcję przekładni. Ważne jest zrozumienie, że przekładniki prądowe pozwalają na bezpieczne pomiary dużych prądów bez ryzyka uszkodzenia sprzętu pomiarowego. Typowym błędem jest nieuwzględnienie przekładni przy obliczeniach, co prowadzi do błędnych wyników i może wpływać na pracę układów w rzeczywistych zastosowaniach. Niewłaściwe zrozumienie tego mechanizmu może skutkować nie tylko błędnymi pomiarami, ale także zagrożeniami bezpieczeństwa w instalacjach elektrycznych, co jest szczególnie istotne w kontekście zgodności z przepisami i standardami branżowymi, które wymagają dokładności i precyzji w pomiarach prądów w liniach trójfazowych.
