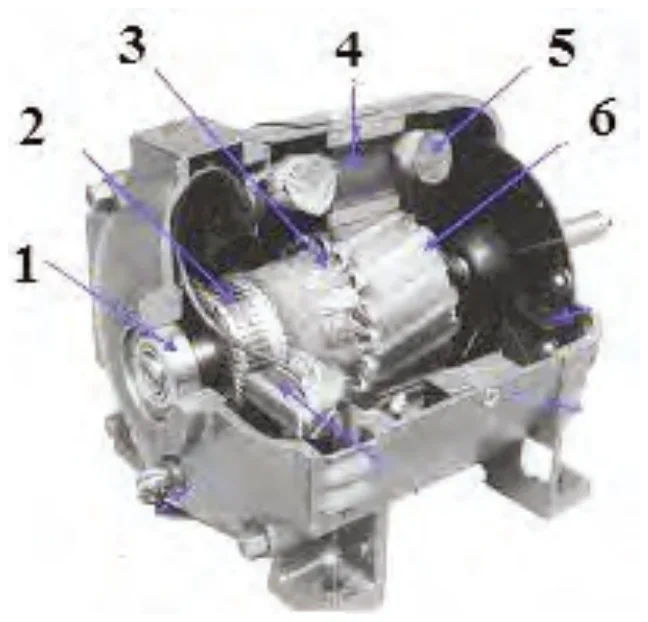

Którą cyfrą oznaczono rdzeń twornika w silniku prądu stałego, którego przekrój przedstawiono na rysunku?
A. 2
B. 4
C. 6
D. 5
Pytanie z egzaminu CKE, październik 2016 (arkusz E.07-X-16.08).
Odpowiedź z oznaczeniem cyfry 6 jako rdzenia twornika w silniku prądu stałego jest w pełni poprawna, bo właśnie ta część jest centralnym elementem, na którym nawinięte są uzwojenia robocze twornika. To wokół tego rdzenia powstaje pole magnetyczne, które umożliwia przekształcenie energii elektrycznej w mechaniczną – dokładnie tu zachodzi cała magia działania silnika. Rdzeń twornika jest najczęściej wykonany z blach elektrotechnicznych, ułożonych warstwowo, żeby minimalizować straty energii przez prądy wirowe. Takie rozwiązania można spotkać praktycznie we wszystkich silnikach prądu stałego, zarówno tych dużych przemysłowych, jak i mniejszych, montowanych np. w elektronarzędziach czy modelarstwie. Z doświadczenia wiem, że podczas napraw czy diagnostyki warto zawsze zacząć od sprawdzenia stanu rdzenia oraz mocowania uzwojeń – bardzo często to właśnie tutaj ujawniają się pierwsze oznaki zużycia albo przegrzania. Zresztą, zgodnie z normami branżowymi (np. PN-EN 60034), stan rdzenia bezpośrednio przekłada się na sprawność całego silnika. Moim zdaniem zrozumienie, jaką rolę pełni rdzeń twornika, to jeden z kluczowych elementów w nauce o maszynach elektrycznych – w praktyce pozwala szybciej diagnozować usterki i poprawnie dobierać silniki do konkretnych zastosowań.
W kontekście budowy silnika prądu stałego łatwo o pomyłki, bo elementów jest sporo, a niektóre z nich wyglądają dość podobnie, zwłaszcza na przekrojach czy rysunkach technicznych. Często myli się np. uzwojenia, komutator, czy nawet elementy mocujące z właściwym rdzeniem twornika. Pojawia się też przekonanie, że kluczową rolę odgrywa komutator, który rzeczywiście odpowiada za zmianę kierunku prądu w uzwojeniach, ale nie jest to samo, co rdzeń. Inną typową pułapką jest utożsamianie rdzenia z całą obudową lub częścią wirnika, która przenosi moment obrotowy – to jednak uproszczenie, które nie wytrzymuje konfrontacji z normami branżowymi i praktyką serwisową. Standardy, takie jak PN-EN 60034, wyraźnie rozdzielają funkcje poszczególnych elementów wewnętrznych silnika prądu stałego. Rdzeń twornika, oznaczony na rysunku cyfrą 6, pełni rolę nośnika uzwojeń roboczych i jest wykonany z pakietu blach, które ograniczają straty energii. Przypisywanie tej funkcji innym częściom prowadzi do błędnego rozumienia działania silnika, a w konsekwencji do błędów podczas montażu, diagnostyki czy napraw. W praktyce często spotykam się z opinią, że wystarczy znać ogólny zarys konstrukcji silnika, ale moim zdaniem szczegółowa znajomość budowy – w tym dokładne rozróżnienie rdzenia twornika – jest absolutnie kluczowa, jeśli chcemy prawidłowo interpretować zachowanie maszyny i skutecznie usuwać usterki. Warto więc utrwalać sobie, że rdzeń twornika to ta część, która jest centralnym elementem wirującym i wokół której skupia się cała praca elektromagnetyczna w silniku prądu stałego.
