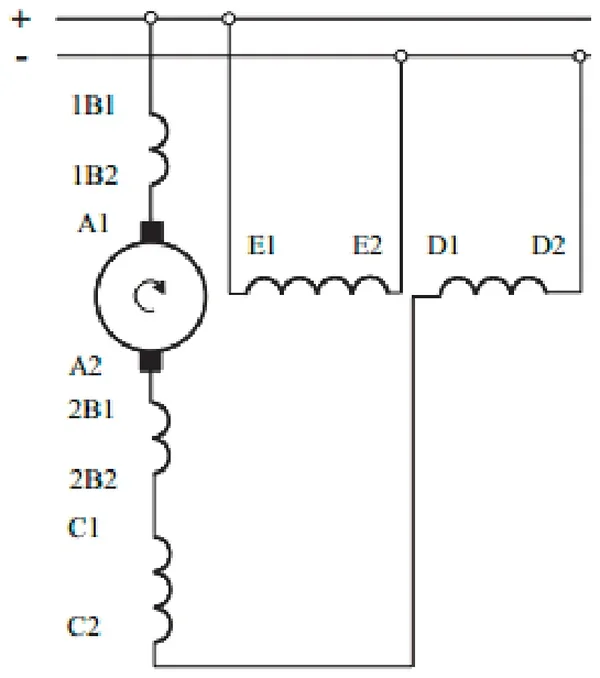

Na schemacie przedstawiono układ połączeń elektrycznych maszyny prądu stałego o wzbudzeniu
A. szeregowo-bocznikowym.
B. obcowzbudnym.
C. bocznikowym.
D. szeregowym.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz E.07-X-14.08).
Maszyna prądu stałego o wzbudzeniu szeregowo-bocznikowym to ciekawy przypadek, gdzie mamy do czynienia z kombinacją dwóch typów wzbudzenia: bocznikowego i szeregowego. Dzięki temu taka maszyna może połączyć zalety obu tych rozwiązań. Uzyskujemy większą elastyczność w regulacji charakterystyki momentu obrotowego i prędkości obrotowej. W praktyce takie maszyny są często używane w aplikacjach, gdzie wymagane jest duże zróżnicowanie momentu przy zmieniających się obciążeniach. Przykładem może być trakcja elektryczna, gdzie zmienne obciążenia są normą. W zastosowaniach tych ważne jest, aby maszyna mogła szybko reagować na zmieniające się warunki pracy. Standardy branżowe wskazują na konieczność odpowiedniego projektowania układów sterowania dla takich maszyn, aby zapewnić ich optymalną pracę. Dobrym przykładem może być tu stosowanie regulacji PWM (Pulse Width Modulation) do kontroli prędkości. Dzięki temu można zapewnić płynność pracy i efektywność energetyczną. Ogólnie, zrozumienie tych zasad może znacząco poprawić Twoje zdolności inżynierskie w pracy z maszynami prądu stałego.
Rozważmy teraz dlaczego pozostałe opcje nie były właściwe. Maszyna o wzbudzeniu bocznikowym charakteryzuje się tym, że obwód wzbudzenia jest podłączony równolegle do obciążenia. Taki układ jest często stosowany w sytuacjach, gdzie wymagana jest stała prędkość obrotowa, niezależnie od obciążenia. Typowym przykładem mogą być urządzenia przemysłowe, gdzie stabilność jest kluczowa. Natomiast maszyna obcowzbudna ma oddzielne źródło zasilania dla obwodu wzbudzenia. To daje dużą kontrolę nad pracą maszyny, ale wymaga dodatkowego osprzętu. Często spotykana jest w laboratoriach, gdzie wymagana jest precyzyjna kontrola parametrów. Ostatecznie, maszyna o wzbudzeniu szeregowym, gdzie obwód wzbudzenia jest połączony szeregowo z obciążeniem, wykazuje dużą zmienność prędkości przy zmianach obciążenia, co czyni ją mniej stabilną dla aplikacji wymagających stałej prędkości. Z uwagi na te właściwości, wybór odpowiedniego typu wzbudzenia jest kluczowy i wymaga zrozumienia specyfiki działania każdego z układów. Błędy w wyborze mogą wynikać z niezrozumienia tych fundamentalnych różnic, co może skutkować nieoptymalnym działaniem maszyny w praktyce.
