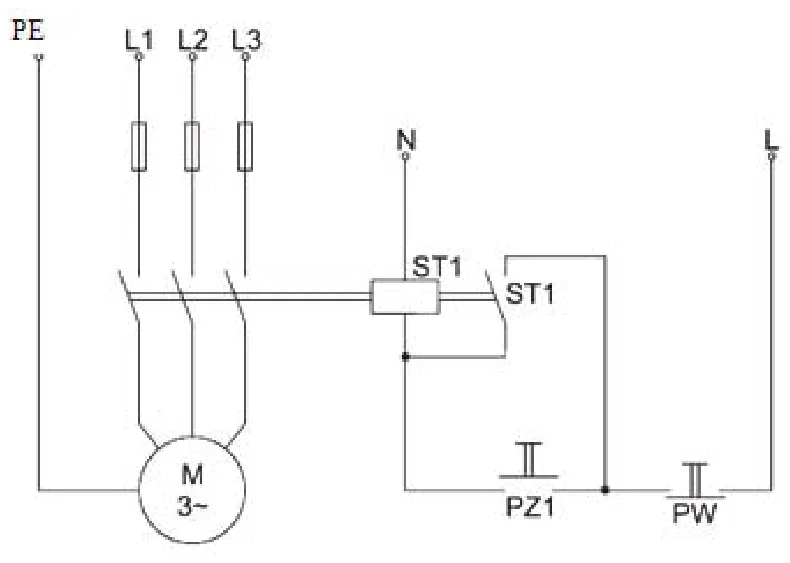

Na schemacie przedstawiono układ sterowania silnika. Naciśnięcie przycisku PZ1 powoduje załączenie silnika, zwolnienie przycisku PZ1 powoduje zatrzymanie silnika. Działanie układu sterowania wskazuje na uszkodzenie
A. styku pomocniczego ST1.
B. przycisku PZ1.
C. bezpiecznika.
D. cewki stycznika ST1.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz E.07-X-14.08).
Styk pomocniczy ST1 odgrywa kluczową rolę w zachowaniu tzw. samopodtrzymania obwodu stycznika. W normalnych warunkach, po naciśnięciu przycisku startowego PZ1, stycznik ST1 się załącza, a jego styk pomocniczy zamyka obwód, co pozwala na utrzymanie zasilania cewki stycznika nawet po zwolnieniu przycisku PZ1. Jeśli styk pomocniczy ST1 jest uszkodzony, obwód nie zostaje zamknięty, co powoduje, że silnik wyłącza się natychmiast po zwolnieniu przycisku. W praktyce takie uszkodzenie może być trudne do zdiagnozowania na pierwszy rzut oka, ponieważ obwód wydaje się działać poprawnie podczas przytrzymania przycisku. Naprawa zwykle wymaga wymiany styku pomocniczego lub całego stycznika, co jest zgodne z dobrą praktyką serwisową. Warto pamiętać, że prawidłowe działanie stycznika i jego elementów pomocniczych jest kluczowe dla bezpieczeństwa i efektywności systemów elektrycznych. Styk pomocniczy jest często niedocenianym komponentem, ale jego rola jest nie do przecenienia w skomplikowanych układach sterowania.
Rozważmy najpierw bezpiecznik. Bezpiecznik pełni funkcję ochronną przed przeciążeniem prądowym w układzie, ale jego uszkodzenie skutkowałoby całkowitym przerwaniem obwodu, a nie tylko utratą funkcji samopodtrzymania. Przyczyną problemu nie jest więc bezpiecznik, bo silnik w ogóle by się nie załączał. Przycisk PZ1 również nie jest winowajcą, ponieważ jego zadanie to chwilowe zamknięcie obwodu podczas przyciskania. Skoro silnik pracuje, gdy przycisk jest wciśnięty, PZ1 działa poprawnie. Cewka stycznika ST1 jest kluczowym elementem, ale skoro potrafi załączyć silnik na żądanie, oznacza to, że cewka jest sprawna. Problem tkwi w funkcji podtrzymania, co sugeruje, że styk pomocniczy ST1 jest uszkodzony. Częstym błędem jest skupianie się na elementach znajdujących się bezpośrednio na drodze zasilania, podczas gdy problem może leżeć w komponentach pomocniczych, które pośrednio wpływają na działanie całego układu. Właściwa diagnoza wymaga zrozumienia, jak te elementy współpracują w całym systemie sterowania.
