ELE.01 Pytanie 601
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Symbol OMYp 2x1 300/300 oznacza przewód
A. mieszkaniowy.
B. warsztatowy.
C. przemysłowy.
D. sterowniczy.
Filtrowanie pytań
ELE.01 Pytanie 602
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Rozruch silnika pierścieniowego dokonywany jest poprzez
A. wyłącznik 0-1.
B. przełącznik gwiazda-trójkąt.
C. rozrusznik.
D. bezpośrednie włączenie do sieci.
ELE.01 Pytanie 603
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Przyczyną zmniejszenia częstotliwości napięcia wyjściowego prądnicy synchronicznej zasilającej pojedynczy odbiornik może być
A. spadek prędkości obrotowej.
B. przerwa w obwodzie wzbudzenia.
C. wzrost prędkości obrotowej.
D. zmiana biegunowości w obwodzie wzbudzenia
ELE.01 Pytanie 604
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
W jaki sposób połączono uzwojenia w transformatorze, którego schemat przedstawiono na rysunku?
A. Obydwa w gwiazdę.
B. Obydwa w trójkąt.
C. Pierwotne w gwiazdę, a wtórne w trójkąt.
D. Pierwotne w trójkąt, a wtórne w gwiazdę.
ELE.01 Pytanie 605
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Który materiał stosowany jest do wykonywania korpusów (karkasów) transformatorów małej mocy?
A. Stal.
B. Preszpan.
C. Żelazo.
D. Mika.
ELE.01 Pytanie 606
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

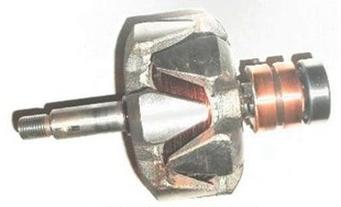

Jak nazywa się silnik elektryczny, którego wirnik przedstawiono na rysunku?
A. Synchroniczny.
B. Klatkowy.
C. Pierścieniowy.
D. Uniwersalny.
ELE.01 Pytanie 607
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Rezystancja izolacji mierzona napięciem probierczym 1 000 V nie może być mniejsza od
A. 1,0 MΩ
B. 0,25 MΩ
C. 0,5 MΩ
D. 1,25 MΩ
ELE.01 Pytanie 608
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Którymi symbolami literowymi oznacza się końce uzwojenia wzbudzenia bocznikowej maszyny prądu stałego?
A. D1 – D2
B. E1 – E2
C. F1 – F2
D. C1 – C2
ELE.01 Pytanie 609
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Którego elementu należy użyć, aby przymocować do blaszanego podłoża stycznik przedstawiony na zdjęciu?
A. B.
B. A.
C. D.
D. C.
ELE.01 Pytanie 610
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…
Parametry wymienione w tabeli są charakterystyczne dla
| Lp. | Parametr | Wartość | Jednostka miary |
|---|---|---|---|
| 1 | Prąd pierwotny znamionowy | 100 | A |
| 2 | Prąd wtórny znamionowy | 5 | A |
| 3 | Dopuszczalne napięcie pracy | 1,2 | kV |
| 4 | Klasa dokładności | 0,5 | - |
| 5 | Liczba przetężeniowa | 10 | - |
A. przekładnika prądowego.
B. wzmacniacza mocy.
C. przekładnika napięciowego.
D. zasilacza sieciowego.
ELE.01 Pytanie 611
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Jakiego typu prądnica znajduje się w układzie przedstawionym na rysunku?
A. Obcowzbudna prądu stałego.
B. Komutatorowa prądu przemiennego.
C. Unipolarna prądu stałego.
D. Synchroniczna prądu przemiennego.
ELE.01 Pytanie 612
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Odłącznik przeznaczony jest do
A. wyłączania prądów roboczych, przeciążeniowych i zwarciowych.
B. zapewniania widocznej przerwy.
C. przerywania prądów roboczych i prądów przeciążeniowych.
D. przerywania prądów przeciążeniowych.
ELE.01 Pytanie 613
Kategorie: Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Symbol graficzny przedstawiony na rysunku oznacza łącznik instalacyjny
A. szeregowy.
B. obrotowy.
C. krzyżowy.
D. grupowy.
ELE.01 Pytanie 614
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Przedstawiony na rysunku osprzęt kablowy to
A. głowica olejowa wnętrzowa.
B. głowica olejowa napowietrzna.
C. mufa żeliwna przelotowa.
D. mufa z rur termokurczliwych.
ELE.01 Pytanie 615
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Jaki rodzaj silnika należy zastosować do napędu układu zasilanego napięciem stałym, który wymaga bardzo dużego momentu rozruchowego (większego niż moment znamionowy)?
A. Szeregowy.
B. Asynchroniczny.
C. Bocznikowy.
D. Synchroniczny.
ELE.01 Pytanie 616
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów poślizg wirnika jest największy?
A. III
B. I
C. IV
D. II
ELE.01 Pytanie 617
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Pomiary elektryczne
Montaż i obsługa maszyn i urz…
Którym przyrządem i jakim napięciem probierczym należy wykonać pomiar rezystancji izolacji uzwojeń silnika elektrycznego o napięciu znamionowym 230/400 V?
A. Mostkiem Maxwella, napięciem 230 V AC
B. Megaomomierzem, napięciem 2 500 V DC
C. Megaomomierzem, napięciem 500 V DC
D. Mostkiem Maxwella, napięciem 400 V AC
ELE.01 Pytanie 618
Kategorie: Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Którą linią, według zasad rysunku technicznego, rysuje się linie wymiarowe?
A. Kreskową cienką.
B. Punktową grubą.
C. Ciągłą cienką.
D. Ciągłą grubą.
ELE.01 Pytanie 619
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…
W celu sprawdzenia ciągłości uzwojeń silnika elektrycznego trójfazowego wykonano pomiar rezystancji uzwojeń między zaciskami silnika. Na podstawie zebranych w tabeli wyników pomiarów określ rodzaj i miejsce uszkodzenia.
| Pomiar rezystancji między zaciskami | Wartość rezystancji w [kΩ] |
|---|---|
| U1 - W2 | ∞ |
| V1 - U2 | ∞ |
| W1 - V2 | ∞ |
| U1 - U2 | 5 |
| V1 - V2 | ∞ |
| W1 - W2 | 5 |
A. Przerwa miedzy zaciskami V1-V2
B. Przerwa między zaciskami W1-V2
C. Zwarcie między zaciskami U1-U2
D. Zwarcie między zaciskami W1-W2
ELE.01 Pytanie 620
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Na tabliczce znamionowej jednego z podzespołów prostownika sterowanego podany jest parametr Yy0. Podzespołem tym jest
A. transformator jednofazowy.
B. kondensator wygładzający.
C. transformator trójfazowy.
D. dławik indukcyjny.
ELE.01 Pytanie 621
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Instalacji elektryczna wykonana jest w układzie TT. W warunkach środowiskowych normalnych ochrona przeciwporażeniowa jest skuteczna, jeśli pomiędzy rezystancją uziemienia RA, prądem wyłączającym IA, a napięciem dotykowym UL spełniony jest warunek
A. RA ∙ Ia ≥ UL
B. RA ∙ Ia ≥ 2UL
C. RA ∙ Ia ≤ UL
D. RA ∙ Ia ≤ 2UL
ELE.01 Pytanie 622
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Z którym przewodem układu sieci TN-S, należy połączyć obudowę silnika jak na przedstawionym schemacie?
A. Z przewodem N.
B. Z przewodem fazowym L1.
C. Z dowolnym przewodem fazowym.
D. Z przewodem PE.
ELE.01 Pytanie 623
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Zmianę kierunku wirowania wału silnika bocznikowego prądu stałego uzyska się po zmianie kierunku prądu płynącego w uzwojeniu
A. komutacyjnym i równocześnie w uzwojeniu kompensacyjnym.
B. komutacyjnym lub kompensacyjnym.
C. wzbudzenia i równocześnie w uzwojeniu twornika.
D. wzbudzenia lub twornika.
ELE.01 Pytanie 624
Kategorie: Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Którą linią, według zasad rysunku technicznego, oznacza się widoczne krawędzie narysowanego przedmiotu?
A. Ciągłą grubą.
B. Punktową cienką.
C. Punktową grubą.
D. Kreskową cienką.
ELE.01 Pytanie 625
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Co oznacza skrót SELV?
A. Wyłącznik selektywny.
B. Linię napowietrzną izolowaną.
C. Głowicę kablową z tworzyw sztucznych.
D. Bardzo niskie napięcie bezpieczne.
ELE.01 Pytanie 626
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Którą operację logiczną realizuje układ sterowania, którego schemat zamieszczono na rysunku?
A. Koniunkcji.
B. Negacji.
C. Alternatywy.
D. Implikacji.
ELE.01 Pytanie 627
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Jakiego typu cewkę indukcyjną przedstawia się symbolem graficznym pokazanym na rysunku?
A. Z rdzeniem ferromagnetycznym.
B. Z regulacją reaktancji.
C. O nastawnej indukcyjności.
D. Bezrdzeniową.
ELE.01 Pytanie 628
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…
W celu zapewnienia uszczelnienia miejsca wprowadzenia przewodu typu OWY do skrzynki zaciskowej silnika elektrycznego o stopniu ochrony IP55 należy zastosować
A. podkładkę sprężystą.
B. dławnicę izolacyjną.
C. klin uszczelniający.
D. izolator przepustowy.
ELE.01 Pytanie 629
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
W przedstawionym na schemacie urządzeniu zadaniem transformatora T1 jest
A. wzmocnienie impulsów sterujących łącznikiem K1.
B. zasilanie odbiornika E1.
C. stabilizowanie pracy obwodu sterującego.
D. zasilanie obwodu sterowania.
ELE.01 Pytanie 630
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Jakie materiały stosowane są do wykonania pierścieni ślizgowych silników indukcyjnych pierścieniowych?
A. Stopy miedzi z dodatkami.
B. Stopy aluminium.
C. Staliwo polerowane.
D. Materiały metalowo-grafitowe.
ELE.01 Pytanie 631
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Do przymocowania urządzenia elektrycznego do blachy o grubości 3 mm przy użyciu takich elementów, jak przedstawiony na ilustracji, oprócz kompletu wierteł do metalu i punktaka niezbędne będą
A. wiertarko-wkrętarka z kompletem bitów i rozwiertak.
B. wiertarko-wkrętarka z kompletem bitów i gwintownik.
C. wiertarka i klucz imbusowy.
D. wiertarka i wkrętak typu torks.
ELE.01 Pytanie 632
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Element zaznaczony na rysunku silnika elektrycznego literą X służy do
A. hamowania silnika przeciwprądem.
B. wzbudzania pola magnetycznego.
C. chłodzenia silnika.
D. przyłączania zasilania.
ELE.01 Pytanie 633
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…
Na zdjęciu przedstawiono
A. przekaźnik.
B. przekaźnik czasowy.
C. wyzwalacz termiczny.
D. wyzwalacz nadprądowy.
ELE.01 Pytanie 634
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat elektryczny
A. wyłącznika różnicowoprądowego
B. przekaźnika zmierzchowego.
C. wyłącznika silnikowego.
D. przekaźnika bistabilnego.
ELE.01 Pytanie 635
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…
Wartość napięcia na zaciskach żarówki w obwodzie elektrycznym, którego schemat przedstawia rysunek wynosi
A. 1,2 V
B. 3,6 V
C. 3,0 V
D. 9,0 V
ELE.01 Pytanie 636
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…
Symbolem literowym YAKY oznacza się
A. kabel o żyłach miedzianych w izolacji polwinitowej.
B. kabel o żyłach aluminiowych w izolacji i powłoce polwinitowej.
C. przewód oponowy warsztatowy o żyłach miedzianych w izolacji polwinitowej.
D. przewód telekomunikacyjny o żyłach aluminiowych w izolacji i powłoce polwinitowej.
ELE.01 Pytanie 637
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Silnik przedstawiony na schemacie posiada zabezpieczenia
A. od zaniku napięcia, nadprądowe, z wyzwalaczem elektromagnetycznym.
B. nadprądowe i od przeciążeń, z wyzwałaczem elektromagnetycznym.
C. od zaniku napięcia, od przeciążeń, od spadku rezystancji uzwójeń.
D. nadprądowe i od przeciążeń, od zaniku napięcia.
ELE.01 Pytanie 638
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…
W jaki sposób należy zamontować w układzie przekaźnik przedstawiony na rysunku?
A. Przylutować styki do płytki drukowanej.
B. Przykręcić wkrętami do izolacyjnego podłoża.
C. Wcisnąć do gniazda GZ8.
D. Zamocować na szynie TH35.
ELE.01 Pytanie 639
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…
Jaką funkcję w urządzeniach elektrycznych pełni element przedstawiony na rysunku?
A. Służy do ochrony przeciwporażeniowej.
B. Zabezpiecza urządzenie przed przegrzaniem.
C. Zabezpiecza urządzenie przed samorozruchem.
D. Służy do wyłączania uzwojenia rozruchowego.
ELE.01 Pytanie 640
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…
Na rysunku zamieszczono schemat układu zasilania silnika BLDC. Z jakiego urządzenia zasilane jest uzwojenie stojana tego silnika?
A. Z falownika.
B. Z czopera.
C. Z prostownika niesterowanego.
D. Z prostownika sterowanego.
