Montaż i obsługa maszyn i urz…

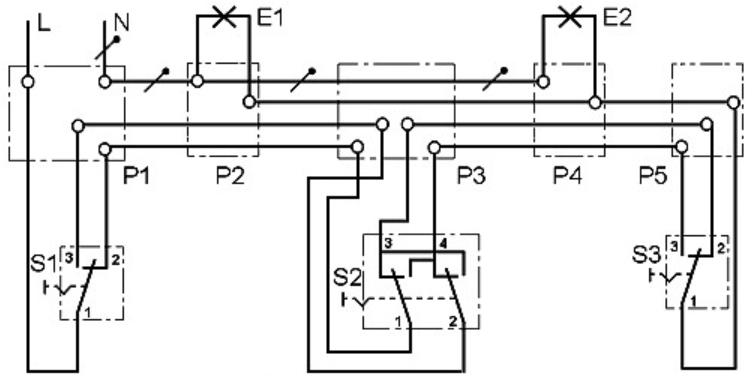

Do których punktów układu należy podłączyć styk pomocniczy samopodtrzymania stycznika?
A. S1:1, S1:3
B. K1:A1, K1:A2
C. S2:2, S2:4
D. Q:7, Q:8
Filtrowanie pytań
Montaż i obsługa maszyn i urz…
Szczotki maszyn elektrycznych wykonuje się z
A. materiałów izolacyjnych.
B. półprzewodników.
C. materiałów magnetycznych.
D. przewodników.
Montaż i obsługa maszyn i urz…
Symbolem AFL - 6 240 mm2 oznaczany jest przewód
A. płaszczowy.
B. oponowy.
C. goły.
D. szynowy.
ELE.01 Pytanie 724
Montaż i obsługa maszyn i urz…
W oparciu o przedstawiony schemat określ, do którego zacisku tabliczki zaciskowej prądnicy należy podłączyć koniec uzwojenia komutacyjnego.
A. D2
B. E2
C. B2
D. A2
Montaż i obsługa maszyn i urz…
Obciążony silnik asynchroniczny uruchamiany przy pomocy przełącznika gwiazda/trójkąt rusza dopiero po skojarzeniu jego uzwojeń w trójkąt. Przyczyną takiej pracy silnika jest
A. brak jednej fazy napięcia zasilania.
B. przerwa w przełączniku gwiazda/trójkąt.
C. przerwa w jednym z uzwojeń stojana.
D. zwarcie w jednym z uzwojeń stojana.
ELE.01 Pytanie 726
Montaż i obsługa maszyn i urz…

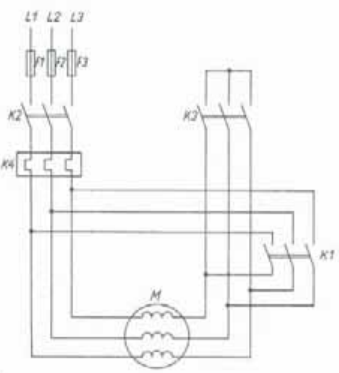

Na rysunku przedstawiono schemat obwodu głównego silnika klatkowego trójfazowego z przełącznikiem gwiazda-trójkąt. Jaka powinna być kolejność zadziałania styczników po uruchomieniu układu, aby stwierdzić, że układ działa zgodnie z dokumentacją?
A. KI i K3 po przełączeniu K2 i K3
B. K2 i KI po przełączeniu KI i K3
C. Kii K2, po przełączeniu K2 i K3
D. K2 i K3, po przełączeniu KI i K2
Montaż i obsługa maszyn i urz…
Oblicz wartość bezwzględną całkowitego błędu pomiaru napięcia multimetrem cyfrowym na zakresie napięcia przemiennego 200 V, jeżeli producent określił dokładność pomiarów w przedstawionej tabeli, a miernik wskazał 87,5 V.
| Zakres | Rozdzielczość | Dokładność |
|---|---|---|
| 200 mV DC | 0,1 mV | ± 0,5% wskazania ± 1 cyfra |
| 2 V DC | 1 mV | |
| 20 V DC | 10 mV | |
| 200 V DC | 0,1 V | |
| 1000 V DC | 1 V | ± 0,8% wskazania ± 2 cyfry |
| 200 mV AC | 0,1 mV | ± 1,2% wskazania ± 3 cyfry |
| 2 V AC | 1 mV | ± 0,8% wskazania ± 3 cyfry |
| 20 V AC | 10 mV | |
| 200 V AC | 0,1 V | |
| 750 V AC | 1 V | ± 1,2% wskazania ± 3 cyfry |
A. 1,0 V
B. 0,8 V
C. 1,5 V
D. 3,7 V
Montaż i obsługa maszyn i urz…
Na ilustracji przedstawiony jest element
A. przekładni pasowej.
B. sprzęgła kłowego.
C. sprzęgła indukcyjnego.
D. przekładni ciernej.
ELE.01 Pytanie 729
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat układu zasilającego silnik trójfazowy. Które z wymienionych zdarzeń może wystąpić, jeśli w wyniku zadziałania układu SPZ w sieci zasilającej nastąpi zanik napięcia trwający około 1 sekundy?
A. Zadziałanie przekaźnika termobimetalowego.
B. Przepalenie wkładek bezpieczników w układzie,
C. Wyłączenie układu sterującego.
D. Powstanie przepięcia w układzie.
Montaż i obsługa maszyn i urz…
Która z wymienionych własności charakteryzuje urządzenie wykonane w I klasie ochronności?
A. Izolacja podwójna lub wzmocniona.
B. Zasilanie napięciem bezpiecznym.
C. Tylko izolacja podstawowa.
D. Izolacja podstawowa oraz zacisk do podłączenia przewodu ochronnego.
Montaż i obsługa maszyn i urz…
Który element maszyny przedstawiono na fotografii?
A. Sprzęgło elektromagnetyczne.
B. Wirnik prądnicy synchronicznej.
C. Wirnik prądnicy prądu stałego.
D. Sprzęgło kłowe.
Montaż i obsługa maszyn i urz…
Który z wymienionych elementów instalacji elektrycznej zabezpiecza silnik elektryczny trójfazowy przed skutkami przeciążeń?
A. Przekładnik prądowy.
B. Wyłącznik różnicowoprądowy.
C. Przekaźnik termobimetalowy.
D. Wyzwalacz elektromagnetyczny.
ELE.01 Pytanie 733
Montaż i obsługa maszyn i urz…
W układzie sterowania oświetleniem, którego fragment przedstawiono na rysunku, rezystancja zmierzona między punktami K2:22 i N wynosi ∞. Świadczy to na pewno o uszkodzeniu
A. zestyku NO przekaźnika K1
B. żarówki H1
C. żarówki H2
D. cewki przekaźnika K1
Montaż i obsługa maszyn i urz…
Obwód magnetyczny maszyny indukcyjnej zbudowany jest z
A. klatki aluminiowej.
B. żeliwnego odlewu.
C. aluminiowego odlewu.
D. pakietu blach.
Montaż i obsługa maszyn i urz…

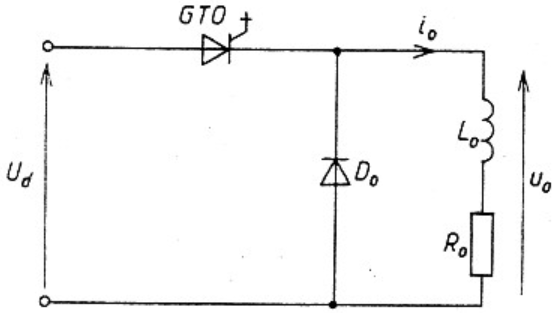

Na rysunku przedstawiono schemat układu energoelektronicznego
A. prostownika sterowanego.
B. falownika napięcia.
C. falownika prądu.
D. przerywacza prądu stałego.
Montaż i obsługa maszyn i urz…
Którą z wymienionych czynności sprawdzających należy wykonać po montażu silnika?
A. Sprawdzenie symetrii napięcia zasilającego.
B. Pomiar prędkości obrotowej.
C. Pomiar temperatury stojana.
D. Sprawdzenie kierunku obrotów silnika.
Montaż i obsługa maszyn i urz…
W przedstawionym na rysunku schemacie układu sterowania cewki przekaźników mają być załączane w kolejności: K2, K1, K3. Określ wymaganą kolejność naciskania przycisków sterowniczych.
A. S1, S2, S3
B. S2, S1, S3
C. S2, S3, S1
D. S3, S2, S1
Montaż i obsługa maszyn i urz…
Na którym rysunku przedstawiono symbol graficzny rozłącznika?
A. B.
B. A.
C. D.
D. C.
Montaż i obsługa maszyn i urz…

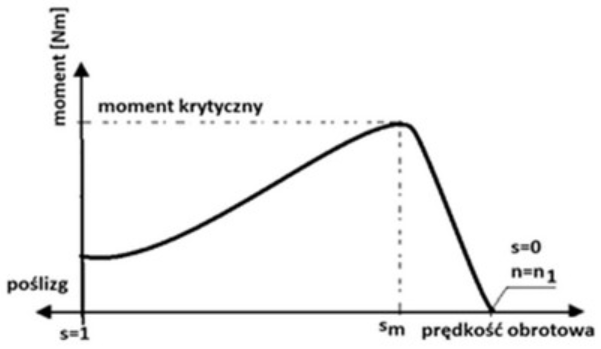

Na wykresie przedstawiono charakterystykę mechaniczną silnika
A. asynchronicznego.
B. krokowego.
C. histerezowego.
D. inwerterowego.
ELE.01 Pytanie 740
Montaż i obsługa maszyn i urz…
Jaki element linii napowietrznej przedstawiono na rysunku?
A. Napinacz przewodów.
B. Trzon prosty.
C. Tłumik drgań.
D. Uchwyt przelotowy.
Montaż i obsługa maszyn i urz…
Metalowe zwieracze na tabliczce zaciskowej trójfazowego silnika asynchronicznego są przeznaczone do
A. zmiany kierunku obrotów wirnika.
B. łączenia uzwojeń stojana w gwiazdę lub w trójkąt.
C. zmiany wartości prędkości obrotowej wirnika.
D. zwierania zacisków silnika w czasie remontu.
Montaż i obsługa maszyn i urz…
Głowica kablowa w linii elektroenergetycznej służy do
A. rozgałęzienia linii kablowej.
B. usunięcia uszkodzenia w linii kablowej.
C. przyłączenia urządzeń pomiarowych do linii kablowej.
D. wykonania zakończenia kabla.
Montaż i obsługa maszyn i urz…
Korzystając z podanej tabeli, podaj, jaki minimalny przekrój, ze względu na wytrzymałość mechaniczną, musi mieć goły przewód miedziany, rozpięty na słupach odległych od siebie o 30m.
| Najmniejszy dopuszczalny przekrój przewodu ze względu na wytrzymałość mechaniczną | |||
|---|---|---|---|
| Rodzaj i zastosowanie przewodu | Przewód miedziany mm² | Przewód aluminiowy mm² | |
| Gołe przewody napowietrzne na izolatorach przy rozpiętości przęsła a | a ≤ 20 m | 4 | 16 |
| 20 < a ≤ 45 m | 6 | 16 | |
| a > 45 m | 10 | 25 | |
A. 6 mm2
B. 4 mm2
C. 10 mm2
D. 16 mm2
Montaż i obsługa maszyn i urz…

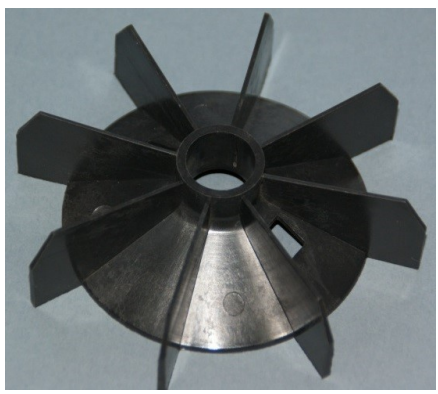

Która z wymienionych czynności powinna być wykonana w kolejnym etapie demontażu, obejmującego wyjęcie wirnika w silniku przedstawionym na ilustracji, po zdjęciu przewietrznika?
A. Zbicie tarcz łożyskowych.
B. Wykręcenie dławików izolacyjnych.
C. Odkręcenie łap.
D. Wykręcenie szpilek.
Montaż i obsługa maszyn i urz…
Na schemacie przedstawiono symbol graficzny przycisku ze stykiem
A. schodowym.
B. przełączającym.
C. zwiernym i rozwiernym.
D. krzyżowym.
Montaż i obsługa maszyn i urz…
Którym symbolem oznacza się transformator bezpieczeństwa?
A. A.
B. C.
C. D.
D. B.
Montaż i obsługa maszyn i urz…
Wyłącznik RCD zabezpiecza przed skutkami
A. zwarć.
B. przeciążeń.
C. upływów prądu.
D. przepięć łączeniowych.
ELE.01 Pytanie 748
Montaż i obsługa maszyn i urz…
Dobierz nastawę prądu It zabezpieczenia przeciążeniowego dla silnika trójfazowego indukcyjnego klatkowego.
| Parametry silnika: UN = 400 V, PN = 4,5 kW, cosφN = 0,8, ηN = 0,9 |
A. It = 8A
B. It = 10A
C. It = 12A
D. It = 6A
ELE.01 Pytanie 749
Montaż i obsługa maszyn i urz…
Które urządzenie należy wykorzystać do wykonania pomiaru napięcia elektrycznego rzędu 1 kV woltomierzem o zakresie pomiarowym 300 V z zapewnieniem separacji galwanicznej woltomierza od obwodu wielkości mierzonej?
A. Transformator separacyjny.
B. Przekładnik napięciowy.
C. Dzielnik napięcia.
D. Autotransformator.
Montaż i obsługa maszyn i urz…

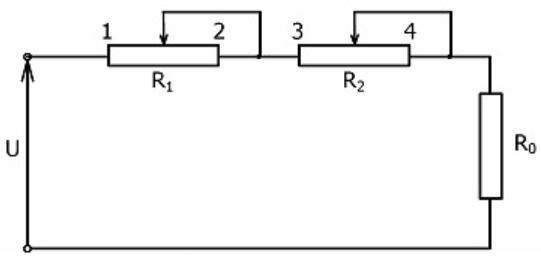

Przy jakich położeniach suwaków rezystorów R1 i R2 prąd w obwodzie przedstawionym na schemacie będzie najmniejszy?
A. 2 i 3
B. 1 i 3
C. 1 i 4
D. 2 i 4
ELE.01 Pytanie 751
Montaż i obsługa maszyn i urz…
W dokumentacji technicznej oświetlenia ulicznego symbolem YAKY 4x25 mm2 1 kV oznacza się
A. przewód oponowy warsztatowy o żyle miedzianej w izolacji polwinitowej.
B. kabel o żyle aluminiowej w izolacji i powłoce polwinitowej.
C. kabel o żyle miedzianej w izolacji polwinitowej.
D. przewód instalacyjny o żyle aluminiowej w izolacji i powłoce polwinitowej.
Montaż i obsługa maszyn i urz…
Warunki eksploatacji: "Gniazda zasilające sieci 230V/50 Hz muszą być uziemione lub zerowane. Sprzęt komputerowy powinien być podłączony do sieci elektrycznej poprzez urządzenia stabilizujące napięcie lub filtry. Komputer i drukarka muszą być podłączone do gniazd zasilających posiadających wspólne zerowanie i zasilanie z tej samej fazy." Z analizy warunków eksploatacji wynika, że współpracujące ze sobą komputer i drukarka powinny być podłączone do gniazd zasilających
A. posiadających wspólne zerowanie.
B. posiadających odrębne zerowanie.
C. bez uziemienia.
D. bez zerowania.
Montaż i obsługa maszyn i urz…
Której z wymienionych czynności nie wykonuje się podczas oględzin urządzenia napędowego z silnikiem elektrycznym w czasie ruchu?
A. Sprawdzenia działania układów chłodzenia.
B. Kontroli stanu osłon części wirujących.
C. Oceny stanu przewodów ochronnych i ich podłączenia.
D. Sprawdzenia szczotek i szczotkotrzymaczy.
Montaż i obsługa maszyn i urz…
Rezystancja uziomów i urządzeń piorunochronnych w obiektach zagrożonych wybuchem nie może przekraczać
A. 5 Ohm
B. 2 Ohm
C. 1 Ohm
D. 0,5 Ohm
Montaż i obsługa maszyn i urz…
Prądnicę tachometryczną prądu stałego zastosowano jako czujnik prędkości silnika elektrycznego. Charakterystykę przetwarzania tej prądnicy przedstawiono na rysunku. Jakim wartościom prędkości obrotowej silnika (w obrotach na minutę) odpowiadają kolejne pomiary napięcia prądnicy tachometrycznej: 7 V, 9 V, 11 V?
A. 1050, 1350, 1650
B. 1700, 1350, 1000
C. 1150,900,650
D. 700, 900, 1100
ELE.01 Pytanie 756
Montaż i obsługa maszyn i urz…
Którym innym urządzeniem elektrycznym można zastąpić uszkodzony bezpiecznik instalacyjny w obwodzie wtórnym przekładnika napięciowego, którego schemat zamieszczono na rysunku?
A. Wyłącznikiem nadprądowym.
B. Wyzwalaczem wybijakowym.
C. Wyzwalaczem termobimetalowym.
D. Wyłącznikiem podnapięciowym.
Montaż i obsługa maszyn i urz…
Podstawowe zabezpieczenie silników elektrycznych nie obejmuje
A. przepięć.
B. zwarć międzyzwojowych.
C. przeciążeń na wale.
D. spadku napięcia.
ELE.01 Pytanie 758
Montaż i obsługa maszyn i urz…
Jaką moc pobiera trójfazowy grzejnik rezystancyjny, którego schemat połączeń przedstawiono na rysunku, jeżeli wartość napięcia fazowego w sieci wynosi 230V?
A. √3·1150 W
B. 1150 W
C. 3450 W
D. √3·3450 W
Montaż i obsługa maszyn i urz…
Wskaż nazwy urządzeń elektrycznych, zgodnie z kolejnością rysunków, w których zastosowano następujące silniki?
| 1. | 2. | 3. | 4. | |
|---|---|---|---|---|
| A. | odkurzacz | wiertarka | winda | pralka |
| B. | winda | odkurzacz | pralka | wiertarka |
| C. | pralka | wiertarka | odkurzacz | winda |
| D. | pralka | odkurzacz | winda | wiertarka |
A. C.
B. A.
C. B.
D. D.
Montaż i obsługa maszyn i urz…
Która z wymienionych nastaw multimetru umożliwi pomiar przewodowego napięcia krajowej trójfazowej sieci elektroenergetycznej nn?
A. DC 300 V
B. AC 300 V
C. AC 500 V
D. DC 500 V
