Question 1

ELE.01 Pytanie 1001

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono charakterystyki mechaniczne silnika bocznikowego prądu stałego. Charakterystykę oznaczoną cyfrą 1 otrzymano przy znamionowych parametrach zasilania silnika. Charakterystykę 2 można otrzymać dokonując zmiany

Answer

A. rezystancji w uzwojeniu wzbudzenia.

B. napięcia zasilającego silnik.

C. rezystancji w obwodzie stojana.

D. liczby zwojów uzwojenia wzbudzenia.

Question 2

ELE.01 Pytanie 1002

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Którą z wymienionych czynności sprawdzających należy wykonać po montażu silnika?

Answer

A. Sprawdzenie symetrii napięcia zasilającego.

Question 3

ELE.01 Pytanie 1003

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Jakie wartości rezystancji mają uzwojenia twornika i wzbudzenia w silniku szeregowym prądu stałego średniej mocy?

Answer

A. Niewielkie (rzędu kilku Ω) i zbliżone do siebie.

B. Duże (rzędu kilkuset Ω) i zbliżone do siebie.

C. Rezystancja twornika jest znacznie większa niż rezystancja wzbudzenia.

D. Rezystancja twornika jest znacznie mniejsza niż rezystancja wzbudzenia.

Question 4

ELE.01 Pytanie 1004

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Którą z wymienionych czynności należy wykonać po wymianie łożysk w silniku elektrycznym?

Answer

A. Sprawdzić nastawę urządzeń zabezpieczających.

B. Zmierzyć prędkość obrotową biegu jałowego.

C. Zmierzyć moment rozruchowy silnika.

D. Sprawdzić poziom hałasu i drgań silnika.

Question 5

ELE.01 Pytanie 1005

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Do pomiaru której z wymienionych wielkości należy użyć cęgów przyrządu przedstawionego na ilustracji?

Answer

A. Natężenia prądu elektrycznego.

B. Temperatury toru prądowego.

C. Przenikalności elektrycznej izolacji.

D. Rezystancji przejścia zestyku.

Question 6

ELE.01 Pytanie 1006

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono

Answer

A. przewietrznik silnika.

B. wirnik silnika bezszczotkowego.

C. tarczę sprzęgła ciernego.

D. element turbiny odkurzacza.

Question 7

ELE.01 Pytanie 1007

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono schemat układu do rozruchu silnika trójfazowego pierścieniowego z użyciem rezystorów w obwodzie wirnika. W celu zapewnienia prawidłowego przebiegu procesu rozruchu w chwili załączenia stycznika K1 należy w obwodzie wirnika

Answer

A. wyłączyć wszystkie styczniki.

B. załączyć tylko stycznik K6

C. załączyć wszystkie styczniki.

D. wyłączyć tylko stycznik K2

Question 8

ELE.01 Pytanie 1008

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Jednofazowy silnik indukcyjny o mocy znamionowej P_n = 1,1 kW, sprawności znamionowej η_n = 0,8 i współczynniku mocy cosφ_n = 0,85 jest zasilany napięciem znamionowym U_n = 230 V o częstotliwości 50 Hz. Prąd znamionowy pobierany przez silnik wynosi w przybliżeniu

A. 7 A

B. 3 A

C. 2 A

D. 5 A

Answer

A. możliwość wielokrotnego wykorzystania.

B. tworzenie widocznej przerwy izolacyjnej.

C. krótki czas wyłączenia przeciążeń.

D. pewność właściwego poziomu zabezpieczeń.

Answer

A. aluminiowego odlewu.

Answer

A. miedzianego o długości 155 m i przekroju 0,65 mm2.

B. miedzianego o wskaźniku temperaturowym 155 i średnicy 0,65 mm.

C. aluminiowego o długości 155 m i przekroju 0,65 mm2.

D. aluminiowego o wskaźniku temperaturowym 155 i średnicy 0,65 mm.

Answer

A. tranzystora.

Answer

A. częstotliwości.

B. rezystancji w obwodzie wirnika.

C. wartości napięcia zasilającego.

D. liczby par biegunów.

Answer

A. Zwiększenia mocy silnika.

B. Zmniejszenia momentu oporowego silnika.

C. Zwiększenia sprawności silnika.

D. Zmniejszenia prądu rozruchu silnika.

Answer

A. transformatora impulsowego.

B. przekładnika prądowego.

C. transformatora separacyjnego.

D. przekładnika napięciowego.

Answer

A. Wielodrutowa, miedziana.

B. Wielodrutowa, aluminiowa.

C. Jednodrutowa, aluminiowa.

D. Jednodrutowa, miedziana.

Answer

A. Rysunek D.

Answer

A. Do rozłącznych pośrednich.

B. Do rozłącznych bezpośrednich.

C. Do nierozłącznych bezpośrednich.

D. Do nierozłącznych pośrednich.

Answer

A. dioda D ma przerwę.

Answer

A. odłączyć przewody zasilające w głównej rozdzielnicy.

B. zabezpieczyć instalację zasilającą silnik przed niepożądanym załączeniem.

C. połączyć obudowę silnika z przewodem ochronnym.

D. uziemić obudowę silnika.

Answer

A. realizacji elektrycznego hamowania dynamicznego.

B. zmiany prędkości obrotowej przez zmianę liczby par biegunów.

C. przeprowadzenia rozruchu z rozrusznikiem rezystorowym.

D. przeprowadzenia rozruchu przełącznikiem gwiazda - trójkąt.

Answer

A. zasilanie odbiornika E1.

B. wzmocnienie impulsów sterujących łącznikiem K1.

C. stabilizowanie pracy obwodu sterującego.

D. zasilanie obwodu sterowania.

Answer

A. przerwę w uzwojeniu wtórnym z napięciem 8 V.

B. zwarcie uzwojenia wtórnego transformatora z napięciem 12 V.

C. przerwę w uzwojeniu wtórnym z napięciem 12 V.

D. zwarcie kilku uzwojeń po stronie pierwotnej transformatora.

Answer

A. Na ilustracji 2.

Answer

A. ok. 0,8

Answer

A. 2 230 W

Answer

A. Rozbieganie się silnika.

B. Zbyt duże napięcie zasilania.

C. Za mały przekrój przewodów zasilających.

D. Przeciążenie silnika.

Answer

A. Wyłączania prądów roboczych.

B. Zapewnienia ochrony przed przepięciami łączeniowymi i atmosferycznymi.

C. Wyłączania prądów zwarciowych.

D. Zapewnienia widocznej, bezpiecznej przerwy izolacyjnej w obwodzie.

Answer

A. Uniwersalny.

Answer

A. szczypce uniwersalne, obcinak czołowy, szczypce wydłużone, szczypce do zdejmowania izolacji.

B. szczypce uniwersalne, szczypce do zdejmowania izolacji, obcinak czołowy, szczypce wydłużone.

C. obcinak czołowy, szczypce do zdejmowania izolacji, szczypce uniwersalne, szczypce wydłużone.

D. obcinak czołowy, szczypce uniwersalne, szczypce wydłużone, szczypce do zdejmowania izolacji.

Answer

A. pyłoszczelne.

Answer

A. Z1 - PE

Answer

A. pas bezpieczeństwa i hełm elektroizolacyjny.

Question 9

ELE.01 Pytanie 1009

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

Do zalet wyłącznika nie należy

Question 10

ELE.01 Pytanie 1010

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Montaż i obsługa maszyn i urz…

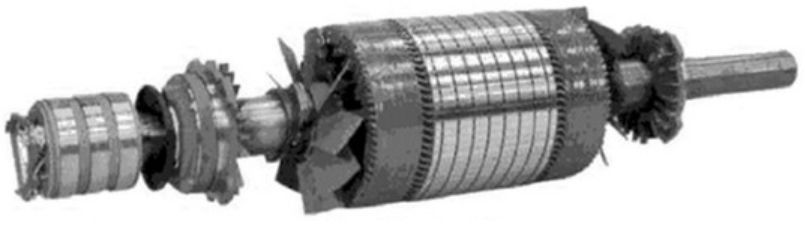

Obwód magnetyczny maszyny indukcyjnej zbudowany jest z

Question 11

ELE.01 Pytanie 1011

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Montaż i obsługa maszyn i urz…

Symbol DNE 155 0,65 dotyczy drutu nawojowego emaliowanego

Question 12

ELE.01 Pytanie 1012

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Rysunek przedstawia charakterystykę prądowo-napięciową

Question 13

ELE.01 Pytanie 1013

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

W celu uzyskania regulacji prędkości obrotowej silnika indukcyjnego nie stosuje się zmiany

Question 14

ELE.01 Pytanie 1014

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

W jakim celu, do rozruchu silników klatkowych, stosuje się przełączniki "gwiazda-trójkąt"?

Question 15

ELE.01 Pytanie 1015

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na rysunku przedstawiono schemat podłączenia

Question 16

ELE.01 Pytanie 1016

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

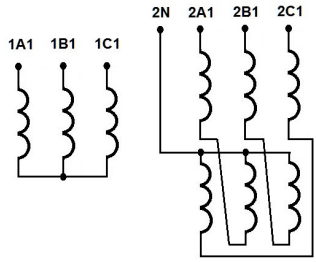

Rysunek przedstawia układ połączeń uzwojeń górnego i dolnego napięcia transformatora trójfazowego. Jest to układ połączeń

A. Dd

B. Dz

C. Yz

D. Yy

Question 17

ELE.01 Pytanie 1017

Kategorie: Instalacje i aparatura Materiały i narzędzia

Montaż i obsługa maszyn i urz…

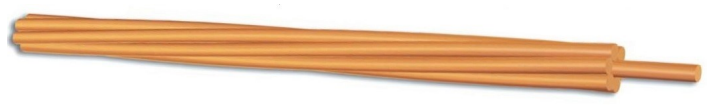

Określ konstrukcję i materiał żyły kabla przedstawionego na ilustracji?

Question 18

ELE.01 Pytanie 1018

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Trzon hakowy przeznaczony do mocowania izolatorów liniowych niskiego napięcia przedstawia rysunek

Question 19

ELE.01 Pytanie 1019

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Montaż i obsługa maszyn i urz…

Do którego rodzaju połączeń mechanicznych zalicza się połączenie zgrzewane?

Question 20

ELE.01 Pytanie 1020

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Umieszczony na urządzeniu elektrycznym znak graficzny, oznacza klasę ochronności

A. II

B. I

C. 0

D. III

Question 21

ELE.01 Pytanie 1021

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

W układzie przedstawionym na rysunku napięcie wyjściowe wynosi 5 V. Oznacza to, że

Question 22

ELE.01 Pytanie 1022

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Którą klasę ochronności oznacza się na tabliczce znamionowej urządzenia elektrycznego symbolem przedstawionym na rysunku?

A. II

B. 0

C. III

D. I

Question 23

ELE.01 Pytanie 1023

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

W celu zapewnienia bezpieczeństwa podczas prac związanych z przeglądem i konserwacją silnika elektrycznego w hali produkcyjnej należy w pierwszej kolejności odłączyć napięcie i następnie

Question 24

ELE.01 Pytanie 1024

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Rysunek techniczny i dokumentacja

Montaż i obsługa maszyn i urz…

Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

A. D.

B. A.

C. B.

D. C.

Question 25

ELE.01 Pytanie 1025

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

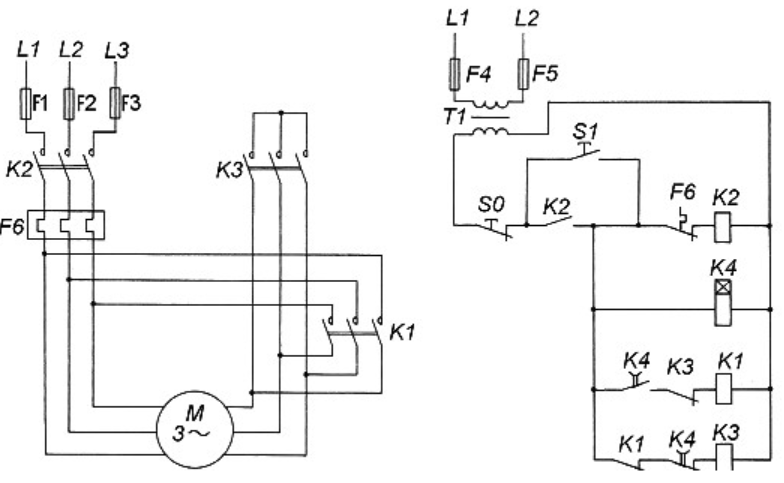

Obwód główny układu zasilania silnika elektrycznego przedstawiony na schemacie służy do

Question 26

ELE.01 Pytanie 1026

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

W przedstawionym na schemacie urządzeniu zadaniem transformatora T1 jest

Question 27

ELE.01 Pytanie 1027

Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Którą klasę ochronności posiada urządzenie elektryczne opatrzone przedstawionym symbolem graficznym?

A. III

B. I

C. 0

D. II

Question 28

ELE.01 Pytanie 1028

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

Transformator o napięciach 230V/12V/8V podłączono do sieci 230 V i w stanie jałowym zmierzono wartości napięcia na uzwojeniach wtórnych. Otrzymano wyniki 12 V i 0 V, które wskazują na

Question 29

ELE.01 Pytanie 1029

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Montaż i obsługa maszyn i urz…

Na której ilustracji przedstawiono łożysko toczne?

Question 30

ELE.01 Pytanie 1030

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Ile wynosi sprawność znamionowa trójfazowego silnika asynchronicznego o danych: Pn = 3 kW, Un = 400 V, In = 6,8 A, cosφ = 0,8?

Question 31

ELE.01 Pytanie 1031

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Grzejnik elektryczny o określonej rezystancji R, zasilany napięciem przemiennym o wartości skutecznej U1 = 115 V, pobiera moc czynną P = 1000 W. Jaką moc będzie pobierał grzejnik po zwiększeniu napięcia zasilającego do wartości skutecznej U2 = 230V?

Question 32

ELE.01 Pytanie 1032

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

Jaka może być przyczyna zadziałania zabezpieczeń przetężeniowych w trakcie biegu jałowego silnika indukcyjnego?

Question 33

ELE.01 Pytanie 1033

Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

W jakim celu stosuje się odłącznik w obwodzie elektrycznym?

Question 34

ELE.01 Pytanie 1034

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne

Montaż i obsługa maszyn i urz…

Który z wymienionych silników wykorzystuje się do kompensacji mocy biernej?

Question 35

ELE.01 Pytanie 1035

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

W celu wyznaczenia wartości rezystancji jednej fazy uzwojenia stojana silnika trójfazowego skojarzonego w trójkąt należy zmierzyć rezystancję między dwoma dowolnymi zaciskami, np. R_uv, a następnie, zakładając pełną symetrię uzwojeń, obliczyć wartość rezystancji R_f z zależności

A. R_f = ¹/₃ R_UV

B. R_f = ¹/₂ R_UV

C. R_f = ²/₃ R_UV

D. R_f = ³/₂ R_UV

A. D.

B. B.

C. C.

D. A.

Question 36

ELE.01 Pytanie 1036

Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia

Montaż i obsługa maszyn i urz…

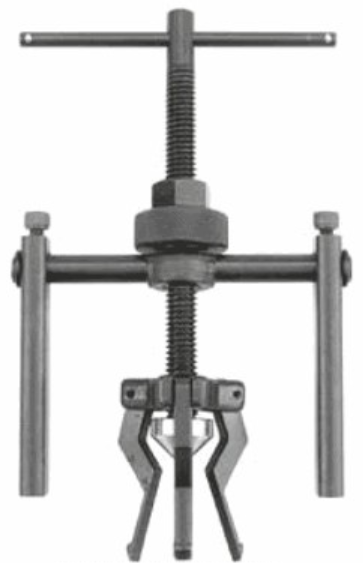

Przedstawione na zdjęciach narzędzia to kolejno:

Question 37

ELE.01 Pytanie 1037

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

Którym symbolem literowym oznacza się układ bezprzerwowego zasilania energią elektryczną?

A. ABS

B. UPS

C. SEPIC

D. HVDC

Question 38

ELE.01 Pytanie 1038

Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Instalacje i aparatura

Montaż i obsługa maszyn i urz…

W celu sterowania jednym odbiornikiem z dwóch miejsc np. przy oświetleniu długiego korytarza należy zastosować łączniki

Question 39

ELE.01 Pytanie 1039

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Montaż i obsługa maszyn i urz…

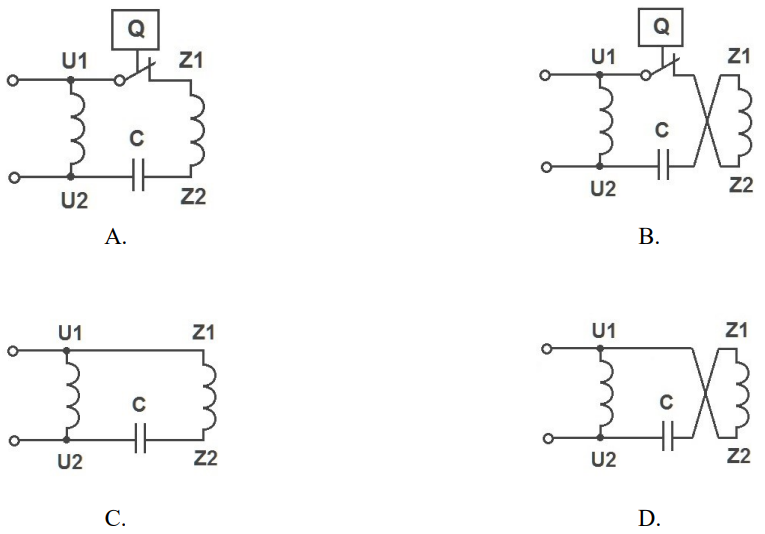

Do których zacisków jednofazowego silnika indukcyjnego należy podłączyć miernik, aby zmierzyć rezystancję uzwojenia pomocniczego?

Question 40

ELE.01 Pytanie 1040

Kategorie: Bezpieczeństwo i ochrona

Montaż i obsługa maszyn i urz…

Filtrowanie pytań

Na rysunku przedstawiono charakterystyki mechaniczne silnika bocznikowego prądu stałego. Charakterystykę oznaczoną cyfrą 1 otrzymano przy znamionowych parametrach zasilania silnika. Charakterystykę 2 można otrzymać dokonując zmiany

Którą z wymienionych czynności sprawdzających należy wykonać po montażu silnika?

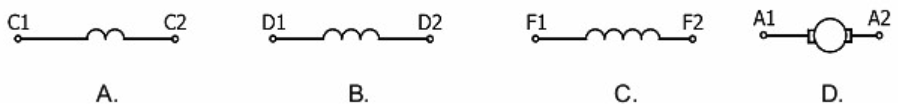

Jakie wartości rezystancji mają uzwojenia twornika i wzbudzenia w silniku szeregowym prądu stałego średniej mocy?

Którą z wymienionych czynności należy wykonać po wymianie łożysk w silniku elektrycznym?

Do pomiaru której z wymienionych wielkości należy użyć cęgów przyrządu przedstawionego na ilustracji?

Na rysunku przedstawiono

Na rysunku przedstawiono schemat układu do rozruchu silnika trójfazowego pierścieniowego z użyciem rezystorów w obwodzie wirnika. W celu zapewnienia prawidłowego przebiegu procesu rozruchu w chwili załączenia stycznika K1 należy w obwodzie wirnika

Jednofazowy silnik indukcyjny o mocy znamionowej P_n = 1,1 kW, sprawności znamionowej η_n = 0,8 i współczynniku mocy cosφ_n = 0,85 jest zasilany napięciem znamionowym U_n = 230 V o częstotliwości 50 Hz. Prąd znamionowy pobierany przez silnik wynosi w przybliżeniu

Do zalet wyłącznika nie należy

Obwód magnetyczny maszyny indukcyjnej zbudowany jest z

Symbol DNE 155 0,65 dotyczy drutu nawojowego emaliowanego

Rysunek przedstawia charakterystykę prądowo-napięciową

W celu uzyskania regulacji prędkości obrotowej silnika indukcyjnego nie stosuje się zmiany

W jakim celu, do rozruchu silników klatkowych, stosuje się przełączniki "gwiazda-trójkąt"?

Na rysunku przedstawiono schemat podłączenia

Rysunek przedstawia układ połączeń uzwojeń górnego i dolnego napięcia transformatora trójfazowego. Jest to układ połączeń

Określ konstrukcję i materiał żyły kabla przedstawionego na ilustracji?

Trzon hakowy przeznaczony do mocowania izolatorów liniowych niskiego napięcia przedstawia rysunek

Do którego rodzaju połączeń mechanicznych zalicza się połączenie zgrzewane?

Umieszczony na urządzeniu elektrycznym znak graficzny, oznacza klasę ochronności

W układzie przedstawionym na rysunku napięcie wyjściowe wynosi 5 V. Oznacza to, że

Którą klasę ochronności oznacza się na tabliczce znamionowej urządzenia elektrycznego symbolem przedstawionym na rysunku?

W celu zapewnienia bezpieczeństwa podczas prac związanych z przeglądem i konserwacją silnika elektrycznego w hali produkcyjnej należy w pierwszej kolejności odłączyć napięcie i następnie

Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

Obwód główny układu zasilania silnika elektrycznego przedstawiony na schemacie służy do

W przedstawionym na schemacie urządzeniu zadaniem transformatora T1 jest

Którą klasę ochronności posiada urządzenie elektryczne opatrzone przedstawionym symbolem graficznym?

Transformator o napięciach 230V/12V/8V podłączono do sieci 230 V i w stanie jałowym zmierzono wartości napięcia na uzwojeniach wtórnych. Otrzymano wyniki 12 V i 0 V, które wskazują na

Na której ilustracji przedstawiono łożysko toczne?

Ile wynosi sprawność znamionowa trójfazowego silnika asynchronicznego o danych: Pn = 3 kW, Un = 400 V, In = 6,8 A, cosφ = 0,8?

Grzejnik elektryczny o określonej rezystancji R, zasilany napięciem przemiennym o wartości skutecznej U1 = 115 V, pobiera moc czynną P = 1000 W. Jaką moc będzie pobierał grzejnik po zwiększeniu napięcia zasilającego do wartości skutecznej U2 = 230V?

Jaka może być przyczyna zadziałania zabezpieczeń przetężeniowych w trakcie biegu jałowego silnika indukcyjnego?

W jakim celu stosuje się odłącznik w obwodzie elektrycznym?

Który z wymienionych silników wykorzystuje się do kompensacji mocy biernej?

Przedstawione na zdjęciach narzędzia to kolejno:

Którym symbolem literowym oznacza się układ bezprzerwowego zasilania energią elektryczną?

W celu sterowania jednym odbiornikiem z dwóch miejsc np. przy oświetleniu długiego korytarza należy zastosować łączniki

Do których zacisków jednofazowego silnika indukcyjnego należy podłączyć miernik, aby zmierzyć rezystancję uzwojenia pomocniczego?

Do podstawowych środków ochrony indywidualnej montera linii napowietrznej zaliczamy

Filtrowanie pytań

Na rysunku przedstawiono charakterystyki mechaniczne silnika bocznikowego prądu stałego. Charakterystykę oznaczoną cyfrą 1 otrzymano przy znamionowych parametrach zasilania silnika. Charakterystykę 2 można otrzymać dokonując zmiany

Którą z wymienionych czynności sprawdzających należy wykonać po montażu silnika?

Jakie wartości rezystancji mają uzwojenia twornika i wzbudzenia w silniku szeregowym prądu stałego średniej mocy?

Którą z wymienionych czynności należy wykonać po wymianie łożysk w silniku elektrycznym?

Do pomiaru której z wymienionych wielkości należy użyć cęgów przyrządu przedstawionego na ilustracji?

Na rysunku przedstawiono

Na rysunku przedstawiono schemat układu do rozruchu silnika trójfazowego pierścieniowego z użyciem rezystorów w obwodzie wirnika. W celu zapewnienia prawidłowego przebiegu procesu rozruchu w chwili załączenia stycznika K1 należy w obwodzie wirnika

Jednofazowy silnik indukcyjny o mocy znamionowej Pn = 1,1 kW, sprawności znamionowej ηn = 0,8 i współczynniku mocy cosφn = 0,85 jest zasilany napięciem znamionowym Un = 230 V o częstotliwości 50 Hz. Prąd znamionowy pobierany przez silnik wynosi w przybliżeniu

Do zalet wyłącznika nie należy

Obwód magnetyczny maszyny indukcyjnej zbudowany jest z

Symbol DNE 155 0,65 dotyczy drutu nawojowego emaliowanego

Rysunek przedstawia charakterystykę prądowo-napięciową

W celu uzyskania regulacji prędkości obrotowej silnika indukcyjnego nie stosuje się zmiany

W jakim celu, do rozruchu silników klatkowych, stosuje się przełączniki "gwiazda-trójkąt"?

Na rysunku przedstawiono schemat podłączenia

Rysunek przedstawia układ połączeń uzwojeń górnego i dolnego napięcia transformatora trójfazowego. Jest to układ połączeń

Określ konstrukcję i materiał żyły kabla przedstawionego na ilustracji?

Trzon hakowy przeznaczony do mocowania izolatorów liniowych niskiego napięcia przedstawia rysunek

Do którego rodzaju połączeń mechanicznych zalicza się połączenie zgrzewane?

Umieszczony na urządzeniu elektrycznym znak graficzny, oznacza klasę ochronności

W układzie przedstawionym na rysunku napięcie wyjściowe wynosi 5 V. Oznacza to, że

Którą klasę ochronności oznacza się na tabliczce znamionowej urządzenia elektrycznego symbolem przedstawionym na rysunku?

W celu zapewnienia bezpieczeństwa podczas prac związanych z przeglądem i konserwacją silnika elektrycznego w hali produkcyjnej należy w pierwszej kolejności odłączyć napięcie i następnie

Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

Obwód główny układu zasilania silnika elektrycznego przedstawiony na schemacie służy do

W przedstawionym na schemacie urządzeniu zadaniem transformatora T1 jest

Którą klasę ochronności posiada urządzenie elektryczne opatrzone przedstawionym symbolem graficznym?

Transformator o napięciach 230V/12V/8V podłączono do sieci 230 V i w stanie jałowym zmierzono wartości napięcia na uzwojeniach wtórnych. Otrzymano wyniki 12 V i 0 V, które wskazują na

Na której ilustracji przedstawiono łożysko toczne?

Ile wynosi sprawność znamionowa trójfazowego silnika asynchronicznego o danych: Pn = 3 kW, Un = 400 V, In = 6,8 A, cosφ = 0,8?

Grzejnik elektryczny o określonej rezystancji R, zasilany napięciem przemiennym o wartości skutecznej U1 = 115 V, pobiera moc czynną P = 1000 W. Jaką moc będzie pobierał grzejnik po zwiększeniu napięcia zasilającego do wartości skutecznej U2 = 230V?

Jaka może być przyczyna zadziałania zabezpieczeń przetężeniowych w trakcie biegu jałowego silnika indukcyjnego?

W jakim celu stosuje się odłącznik w obwodzie elektrycznym?

Który z wymienionych silników wykorzystuje się do kompensacji mocy biernej?

Przedstawione na zdjęciach narzędzia to kolejno:

Którym symbolem literowym oznacza się układ bezprzerwowego zasilania energią elektryczną?

W celu sterowania jednym odbiornikiem z dwóch miejsc np. przy oświetleniu długiego korytarza należy zastosować łączniki

Do których zacisków jednofazowego silnika indukcyjnego należy podłączyć miernik, aby zmierzyć rezystancję uzwojenia pomocniczego?

Do podstawowych środków ochrony indywidualnej montera linii napowietrznej zaliczamy

Jednofazowy silnik indukcyjny o mocy znamionowej P_n = 1,1 kW, sprawności znamionowej η_n = 0,8 i współczynniku mocy cosφ_n = 0,85 jest zasilany napięciem znamionowym U_n = 230 V o częstotliwości 50 Hz. Prąd znamionowy pobierany przez silnik wynosi w przybliżeniu
