Montaż i obsługa maszyn i urz…

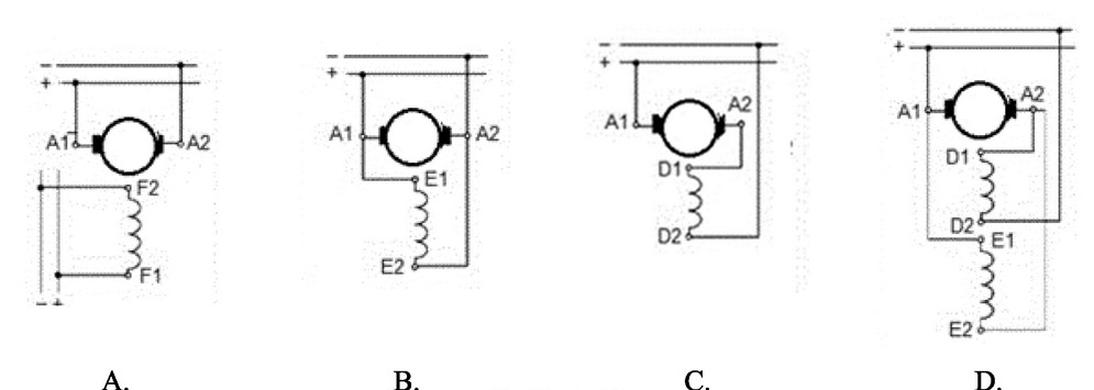

Którymi symbolami literowymi oznacza się końce uzwojenia wzbudzenia bocznikowej maszyny prądu stałego?
A. F1 – F2
B. E1 – E2
C. D1 – D2
D. C1 – C2
Filtrowanie pytań
Montaż i obsługa maszyn i urz…
Na podstawie przedstawionego schematu połączeń transformatora trójfazowego określ jego grupę połączeń.
A. YyO
B. DdO
C. Yy6
D. Dd6
Montaż i obsługa maszyn i urz…
Którą cyfrą na ilustracji oznaczono tarczę łożyskową silnika?
A. Cyfrą 2
B. Cyfrą 4
C. Cyfrą 3
D. Cyfrą 1
Montaż i obsługa maszyn i urz…
Którą linią, według zasad rysunku technicznego, oznacza się widoczne krawędzie narysowanego przedmiotu?
A. Kreskową cienką.
B. Ciągłą grubą.
C. Punktową grubą.
D. Punktową cienką.
Montaż i obsługa maszyn i urz…
Kategoria użytkowania AC3 dotyczy aparatury łączeniowej silników
A. klatkowych: rozruch, rewersowanie, impulsowanie.
B. klatkowych: rozruch, wyłączanie silnika przy pełnej prędkości obrotowej.
C. pierścieniowych: rozruch, wyłączanie.
D. klatkowych: hamowanie przeciwprądem i impulsowanie.
ELE.01 Pytanie 206
Montaż i obsługa maszyn i urz…
W celu zapewnienia bezpieczeństwa podczas prac związanych z przeglądem i konserwacją silnika elektrycznego w hali produkcyjnej należy w pierwszej kolejności odłączyć napięcie i następnie
A. uziemić obudowę silnika.
B. odłączyć przewody zasilające w głównej rozdzielnicy.
C. połączyć obudowę silnika z przewodem ochronnym.
D. zabezpieczyć instalację zasilającą silnik przed niepożądanym załączeniem.
ELE.01 Pytanie 207
Montaż i obsługa maszyn i urz…
Na którym rysunku zamieszczono prawidłowy schemat układu połączeń do pomiarów charakterystyki zewnętrznej prądnicy prądu stałego?
A. D.
B. A.
C. B.
D. C.
Montaż i obsługa maszyn i urz…
Na zdjęciu przedstawiono silnik
A. synchroniczny.
B. indukcyjny klatkowy.
C. prądu stałego.
D. indukcyjny pierścieniowy.
Montaż i obsługa maszyn i urz…

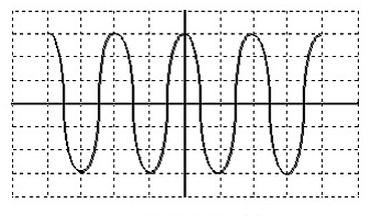

Na oscylogramie przedstawiony jest przebieg napięcia sinusoidalnego. Dla danych: Y = 0,5 V/dz oraz X = 20 ms/dz wyznacz wartość skuteczną napięcia.
A. U = 60 mV
B. U = 2,12 V
C. U = 1,5 V
D. U = 1,06 V
Montaż i obsługa maszyn i urz…
Napięcie sieciowe 230 V/50 Hz należy obniżyć do wartości 25 V. Zastosowano transformator jednofazowy, który w warunkach pracy znamionowej pobiera z sieci prąd o natężeniu 0,5 A Jego moc pozorna wynosi
A. S = 115 VA
B. S = 12,5 kVA
C. S = 460 VA
D. S = 50 VA
Montaż i obsługa maszyn i urz…
Które narzędzie pomiarowe jest odpowiednie do pomiaru średnicy wewnętrznej łożyska?
A. Suwmiarka.
B. Kątomierz.
C. Dalmierz.
D. Niwelator.
Montaż i obsługa maszyn i urz…
Przedstawiony schemat układu sterowania określa funkcję
A. koniunkcji.
B. alternatywy z negacją.
C. koniunkcji z negacją.
D. alternatywy.
Montaż i obsługa maszyn i urz…
Jaka jest właściwa kolejność demontażu elementów trójfazowego silnika indukcyjnego klatkowego ogólnego przeznaczenia w celu jego przezwojenia?
A. Osłona, przewietrznik, tarcze łożyskowe, wirnik, uzwojenie stojana.
B. Osłona, wirnik, tarcze łożyskowe, przewietrznik, uzwojenie stojana.
C. Tarcze łożyskowe, wirnik, osłona, przewietrznik, uzwojenie stojana.
D. Tarcze łożyskowe, osłona, przewietrznik, uzwojenie stojana, wirnik.
Montaż i obsługa maszyn i urz…
Jednostką którego parametru silnika elektrycznego jest w układzie SI niutonometr [N∙m]?
A. Momentu obrotowego na wale.
B. Prędkości kątowej wirnika.
C. Prędkości obrotowej wirnika.
D. Położenia kątowego wału.
ELE.01 Pytanie 215
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono symbol graficzny
A. łącznika krzyżowego.
B. gniazda wtyczkowego podwójnego.
C. cewki przekaźnika działającego ze zwłoką czasową przy zamykaniu.
D. elementu grzejnego.
Montaż i obsługa maszyn i urz…
Jakie jest główne zadanie uzwojenia kompensacyjnego w maszynie prądu stałego?
A. Wytworzenie zmiennego pola magnetycznego.
B. Likwidowanie oddziaływania twornika w strefie biegunów głównych.
C. Likwidowanie oddziaływania twornika w strefie neutralnej.
D. Wytworzenie stałego pola magnetycznego.
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat układu do rozruchu silnika trójfazowego pierścieniowego z użyciem rezystorów w obwodzie wirnika. W celu zapewnienia prawidłowego przebiegu procesu rozruchu w chwili załączenia stycznika K1 należy w obwodzie wirnika
A. wyłączyć wszystkie styczniki.
B. załączyć wszystkie styczniki.
C. wyłączyć tylko stycznik K2
D. załączyć tylko stycznik K6
Montaż i obsługa maszyn i urz…
Silnik połączony jak na schemacie, to silnik prądu stałego
A. szeregowy, którego wirnik obraca się w prawo.
B. szeregowy, którego wirnik obraca się w lewo.
C. bocznikowy, którego wirnik obraca się w lewo.
D. bocznikowy, którego wirnik obraca się w prawo.
Montaż i obsługa maszyn i urz…
Wartość rezystancji znamionowej rezystora o kodzie paskowym: żółty, fioletowy, czerwony, złoty wynosi
A. 47 kΩ ±5%
B. 44 kΩ ±5%
C. 4,7 kΩ ±5%
D. 470 Ω ±0,1
Montaż i obsługa maszyn i urz…
Stopień ochrony IP 44 silnika elektrycznego odpowiada rodzajowi obudowy
A. okapturzonej (C).
B. wodoszczelnej (W).
C. zamkniętej (Z).
D. strugo-szczelnej (S).
Montaż i obsługa maszyn i urz…
Wartość napięcia na zaciskach żarówki w obwodzie elektrycznym, którego schemat przedstawia rysunek wynosi
A. 3,0 V
B. 3,6 V
C. 9,0 V
D. 1,2 V
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono charakterystyki mechaniczne silnika indukcyjnego z regulacją prędkości poprzez zmianę
A. rezystancji w obwodzie wirnika.
B. częstotliwości przy stałej wartości napięcia zasilającego.
C. wartości napięcia zasilającego przy stałej częstotliwości.
D. wartości napięcia i częstotliwości przy zachowaniu stałego ich stosunku.
Montaż i obsługa maszyn i urz…
Rozpiętość przęsła linii napowietrznej, to odległość pozioma między
A. dwoma słupami krańcowymi.
B. słupem linii a złączem zasilającym budynku.
C. osiami sąsiednich konstrukcji wsporczych.
D. dwiema sąsiednimi liniami elektroenergetycznymi.
Montaż i obsługa maszyn i urz…
Z jakiego stopu najczęściej jest wykonane uzwojenie wirnika w silniku przedstawionym na rysunku?
A. Żelaza z kobaltem.
B. Miedzi z cyną.
C. Miedzi z niklem.
D. Aluminium z cynkiem.
Montaż i obsługa maszyn i urz…
Elementem wskazanym strzałką na zdjęciu transformatora jest
A. radiator.
B. kondensator.
C. kadź.
D. konserwator.
Montaż i obsługa maszyn i urz…
Łącznik posiadający zdolność przerywania prądów zwarciowych to
A. stycznik.
B. wyłącznik.
C. rozłącznik.
D. odłącznik.
ELE.01 Pytanie 227
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat układu zasilania i sterowania silnika
A. pierścieniowego z przełącznikiem obrotów lewo-prawo.
B. klatkowego z regulacją prędkości.
C. pierścieniowego z rozrusznikiem rezystancyjnym.
D. klatkowego z przełącznikiem gwiazda-trójkąt.
ELE.01 Pytanie 228
Montaż i obsługa maszyn i urz…
Na rysunku zamieszczono schemat układu sterowania stycznika załączającego grzejnik. Określ, na podstawie wyników pomiarów rezystancji zamieszczonych w tabeli, jakie uszkodzenie występuje w układzie.
| Punkty pomiarowe | Rezystancja, Ω |
|---|---|
| L1 – Q1:13 | 0 |
| Q1:13 – Q1:14 (otwarty) | ∞ |
| Q1:13 – Q1:14 (zamknięty) | 0 |
| Q1:14 – S1:13 | 0 |
| Q1:14 – K1:13 | 0 |
| K1:13 – K1:14 (otwarty) | ∞ |
| K1:13 – K1:14 (zamknięty) | 0 |
| S1:13 – S1:14 (otwarty) | ∞ |
| S1:13 – S1:14 (zamknięty) | 0 |
| K1:14 – S2:21 | 0 |
| S1:14 – S2:21 | 0 |
| S2:21 – S2:22 (zamknięty) | 0 |
| S2:21 – S2:22 (otwarty) | ∞ |
| S2:22 – K1:A1 | 0 |
| K1:A1 – K1:A2 | ∞ |
| K1:A2 – N | 0 |
A. Brak połączenia przycisku zwiernego z wyłącznikiem.
B. Brak samopodtrzymania przycisku.
C. Przerwa w cewce stycznika.
D. Zwarcie przycisku rozwiernego.
Montaż i obsługa maszyn i urz…
W czasie pracy silnika bocznikowego prądu stałego nastąpił nagły wzrost prędkości obrotowej. Jaka jest przyczyna tego wzrostu?
A. Przerwa w obwodzie twornika.
B. Zwarcie w obwodzie wzbudzenia.
C. Przerwa w obwodzie wzbudzenia.
D. Zwarcie w obwodzie twornika.
Montaż i obsługa maszyn i urz…
Którego z wymienionych rodzajów połączeń nie stosuje się przy podłączeniu komutatora przedstawionego na rysunku do uzwojenia wirnika?
A. Nitowanego.
B. Zgrzewanego.
C. Lutowanego.
D. Zaprasowywanego.
Montaż i obsługa maszyn i urz…
Warystor jest to element półprzewodnikowy stosowany do zabezpieczeń
A. częstotliwościowych.
B. nadprądowych.
C. kierunkowych.
D. przepięciowych.
Montaż i obsługa maszyn i urz…
W celu sprawdzenia poprawności montażu układu, którego schemat przedstawiono na rysunku, dokonano sprawdzenia napięcia wskaźnikiem neonowym w poszczególnych punktach obwodu. Na podstawie wyników badań zamieszczonych w tabeli, określ błąd popełniony przy montażu tego układu.
| Sprawdzenie napięcia w punkcie | Obecność napięcia przy wyłączonym przycisku Z | Obecność napięcia przy włączonym przycisku Z |
|---|---|---|
| L | + | + |
| 1 | + | + |
| 2 | + | + |
| 3 | + | + |
| 4 | - | + |
| K: 13 | + | + |
| K: 14 | - | + |
| A1 | - | - |
| A2 | - | - |
| N | - | - |
"-" oznacza brak napięcia w punkcie
A. Zastosowano zestyk pomocniczy rozwierny w gałęzi podtrzymania.
B. Zastosowano zestyk rozwierny w przycisku załączającym.
C. Występuj e przerwa na odcinku A2-N.
D. Występuje przerwa na odcinku 4-A1.
Montaż i obsługa maszyn i urz…
Do napędu wentylatora wymagany jest moment napędowy 3 kNm. Który z wymienionych silników spełnia to wymaganie przy założeniu, że P = Mω?
A. PN = 150 kW; ω = 50 rad/s
B. PN = 60 kW; ω = 50 rad/s
C. PN = 30 kW; ω = 100 rad/s
D. PN = 120 kW; ω = 100 rad/s
Montaż i obsługa maszyn i urz…
Zmianę kierunku wirowania wału silnika bocznikowego prądu stałego uzyska się po zmianie kierunku prądu płynącego w uzwojeniu
A. wzbudzenia i równocześnie w uzwojeniu twornika.
B. komutacyjnym i równocześnie w uzwojeniu kompensacyjnym.
C. komutacyjnym lub kompensacyjnym.
D. wzbudzenia lub twornika.
ELE.01 Pytanie 235
Montaż i obsługa maszyn i urz…
Poprawnie opisane elementy układu sterowania przedstawionego na rysunku to
| 1. | F1 – bezpiecznik topikowy |
| 2. | F2 – zestyk przekaźnika termicznego |
| 3. | S1 – przycisk zwierny „włącz" |
| 4. | S2 – przycisk rozwierny „wyłącz" |
| 5. | S3 – łącznik włączany kluczykiem |
| 6. | S4 – łącznik włączany kluczykiem |
| 7. | K1 – cewka stycznika |
| 8. | K2 – cewka stycznika |
A. 1,2,3,7,8.
B. 1, 3, 4, 5, 6.
C. 1, 2, 3, 4, 7, 8.
D. 1, 2, 3, 4, 5, 6, 7, 8.
Montaż i obsługa maszyn i urz…

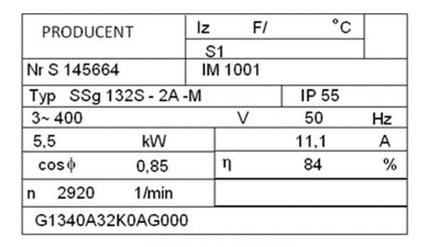

Ile wynosi znamionowy poślizg silnika, którego dane znajdują się na tabliczce znamionowej?
A. 0,73
B. 0,027
C. 0,97
D. 0,27
Montaż i obsługa maszyn i urz…
Rysunek przedstawia tabliczkę zaciskową maszyny prądu stałego
A. szeregowej z uzwojeniem kompensacyjnym.
B. bocznikowej z uzwojeniem komutacyjnym.
C. szeregowej z uzwojeniem komutacyjnym.
D. bocznikowej z uzwojeniem kompensacyjnym.
ELE.01 Pytanie 238
Montaż i obsługa maszyn i urz…
Które przyciski sterujące muszą zostać naciśnięte w celu załączenia stycznika pracującego w układzie pokazanym na schemacie, a które w celu jego wyłączenia?
| Załączenie | S1 lub S2 | jednocześnie S1 i S2 | S1 lub S2 | jednocześnie S1 i S2 |
| Wyłączenie | jednocześnie S3 i S4 | jednocześnie S3 i S4 | S3 lub S4 | S3 lub S4 |
| A. | B. | C. | D. |
A. B.
B. C.
C. D.
D. A.
Montaż i obsługa maszyn i urz…
Które narzędzia należy zastosować do ułożenia przygotowanych zezwojów, przekładek i nakładek izolacyjnych, w żłobkach półzamkniętych stojana małego silnika indukcyjnego?
A. Kombinerki, papier ścierny, szczypce okrągłe, nożyczki, zestaw wkrętaków, młotek gumowy.
B. Grzebień stalowy, prowadnik bakelitowy, trzonek drewniany, młotek gumowy.
C. Nawijarkę, wzornik, szczypce do cięcia drutu, pilnik, papier ścierny, młotek metalowy.
D. Transformator spawalniczy, gilotynę do cięcia arkuszy izolacji, nożyczki, kocioł impregnacyjny.
Montaż i obsługa maszyn i urz…
Jaki przewód posiada oznaczenie ALY 750?
A. Miedziany, o żyle jednodrutowej i izolacji polwinitowej.
B. Miedziany, o żyle wielodrutowej i izolacji polietylenowej.
C. Aluminiowy, o żyle jednodrutowej i izolacji polietylenowej.
D. Aluminiowy, o żyle wielodrutowej i izolacji polwinitowej.
