Montaż i obsługa maszyn i urz…
Element przedstawiony na zdjęciu to
A. wentylator.
B. łożysko ślizgowe.
C. łożysko toczne.
D. sprzęgło kłowe.
Filtrowanie pytań
Montaż i obsługa maszyn i urz…
Do jakiego rodzaju pracy przeznaczony jest silnik trójfazowy posiadający na tabliczce znamionowej oznaczenie SI?
A. Ciągłej.
B. Okresowej przerywanej.
C. Okresowej przerywanej z hamowaniem.
D. Dorywczej.
Montaż i obsługa maszyn i urz…
Co oznacza symbol C6 umieszczony na tabliczce znamionowej wyłącznika instalacyjnego nadprądowego przedstawionego na rysunku?
A. Prąd znamionowy i charakterystykę wyzwalania.
B. Maksymalne i minimalne napięcie pracy.
C. Trwałość łączeniową.
D. Rodzaj obudowy.
ELE.01 Pytanie 284
Montaż i obsługa maszyn i urz…
Jakie jest przeznaczenie odłącznika w stacji elektroenergetycznej 15/04 kV?
A. Kompensacja mocy biernej pobieranej przez odbiorniki.
B. Wyłączenie prądów zwarciowych i przeciążeniowych.
C. Ochrona przed skutkami przepięć atmosferycznych.
D. Stworzenie przerwy bezpieczeństwa po wyłączeniu rozdzielnicy.
Montaż i obsługa maszyn i urz…
Którym z kluczy nie da się skręcić stojana silnika elektrycznego śrubami jak przedstawiona na ilustracji?
A. Imbusowym.
B. Płaskim.
C. Nasadowym.
D. Oczkowym.
Montaż i obsługa maszyn i urz…
Jaką czynność należy wykonać w pierwszej kolejności podczas ratowania osoby porażonej prądem elektrycznym?
A. Ułożyć ją w pozycji bocznej ustalonej.
B. Zabezpieczyć ją przed utratą ciepła.
C. Uwolnić ją spod działania prądu elektrycznego.
D. Zastosować jej sztuczne oddychanie.
Montaż i obsługa maszyn i urz…

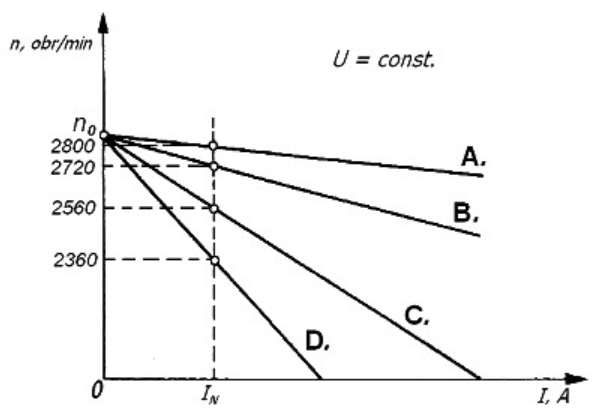

Na rysunku przedstawiono zależność prędkości obrotowej silnika bocznikowego prądu stałego w funkcji natężenia prądu dla różnych rezystancji dodatkowych, włączonych w obwód twornika. Która charakterystyka odpowiada najwyższej wartości rezystancji dodatkowej?
A. A.
B. D.
C. C.
D. B.
ELE.01 Pytanie 288
Montaż i obsługa maszyn i urz…
Oględziny transformatora energetycznego przeprowadzane bez wyłączania go spod napięcia obejmują między innymi sprawdzenie
A. wskazań przyrządów kontrolno-pomiarowych.
B. stanu izolacji poprzez pomiar rezystancji izolacji.
C. stanu uzwojeń poprzez pomiar rezystancji uzwojeń.
D. ciągłości i stanu głównych torów prądowych.
Montaż i obsługa maszyn i urz…
Do urządzeń przenoszących energię elektryczną prądu przemiennego z jednego obwodu elektrycznego do drugiego z zachowaniem pierwotnej częstotliwości zalicza się
A. urządzenia grzejne.
B. transformatory.
C. silniki.
D. generatory.
ELE.01 Pytanie 290
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat układu zasilania silnika prądu stałego
A. obcowzbudnego.
B. szeregowo-bocznikowego.
C. bocznikowego.
D. szeregowego.
Montaż i obsługa maszyn i urz…
Jaką wielkość fizyczną mierzy się za pomocą prądnicy tachometrycznej?
A. Przyspieszenie w ruchu obrotowym.
B. Prędkość obrotową.
C. Przyspieszenie w ruchu liniowym.
D. Naprężenia mechaniczne.
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat instalacji jednofazowej, natynkowej, którą należy wykonać. Określ na podstawie danych zamieszczonych w tabeli, jaki będzie całkowity koszt wykonania tej instalacji, jeśli do montażu zostanie wykorzystanych 20 uchwytów do przewodów, pracę wykona dwóch monterów w ciągu 2 godzin, a wszystkie przewody będą miały z każdej strony 5 cm naddatku na montaż.
| Nazwa materiału, robocizna | Cena brutto |
|---|---|
| Przewód YDY 3x1,5 mm2 | 3,00 zł/m |
| Przewód YDY 2x1,5 mm2 | 2,00 zł/m |
| Łącznik jednobiegunowy | 15,00 zł/szt. |
| Oprawa oświetleniowa | 30,00 zł/szt. |
| Puszka natynkowa | 7,00 zł/szt. |
| Uchwyt do przewodów | 0,50 zł/szt. |
| Robocizna dla jednego montera | 10,00 zł/h |
A. 125,80 zł
B. 116,60 zł
C. 107,40 zł
D. 95,20 zł
Montaż i obsługa maszyn i urz…
Jakie oznaczenie posiada przewód przedstawiony na fotografii?
A. YDYpżo
B. YLYżo
C. YDYt
D. YLY
Montaż i obsługa maszyn i urz…
W której grupie przewodów elektrycznych stosuje się żyły sektorowe?
A. Telekomunikacyjnych.
B. Nawojowych.
C. Sterowniczych.
D. Energetycznych.
Montaż i obsługa maszyn i urz…
Określ, ile gniazd podwójnych powinno być zainstalowanych w pokoju o wymiarach 4 m x 3 m wiedząc, że zalecane jest, aby "na każde 4 do 6 m2 powierzchni pokoju mieszkalnego było jedno gniazdo wtyczkowe podwójne, nie mniej jednak niż dwa gniazda".
A. 4 do 5 gniazd podwójne.
B. 3 do 4 gniazda podwójne.
C. 2 do 3 gniazda podwójne.
D. 5 do 6 gniazd podwójne.
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono charakterystyki mechaniczne silnika bocznikowego prądu stałego. Charakterystykę oznaczoną cyfrą 1 otrzymano przy znamionowych parametrach zasilania silnika. Charakterystykę 2 można otrzymać dokonując zmiany
A. napięcia zasilającego silnik.
B. liczby zwojów uzwojenia wzbudzenia.
C. rezystancji w uzwojeniu wzbudzenia.
D. rezystancji w obwodzie stojana.
Montaż i obsługa maszyn i urz…
Przedstawione parametry charakteryzują grupę materiałów
| Zakres temperatur pracy w °C | -30 ÷ 70 |
| Gęstość w 20°C w g/cm3 | 1,20 ÷ 1,55 |
| Twardość A w °ShA lub D w °ShD | 55 ÷ 95 A |
| Wytrzymałość na zerwanie w 20°C w MPa | 10 ÷ 25 |
| Wydłużenie przy zerwaniu w 20°C w % | 150 ÷ 300 |
| Wytrzymałość elektryczna w kV/mm | 25 |
| Stała dielektryczna przy 50 Hz i 20°C | 4,0 ÷ 6,5 |
| Współczynnik strat dielektrycznych | 0,1 |
A. izolacyjnych.
B. magnetycznych.
C. przewodowych.
D. oporowych.
Montaż i obsługa maszyn i urz…
Pracownikom zlecono wymianę źródeł światła w lampach oświetlenia ulicznego z użyciem podnośnika hydraulicznego. Który z wymienionych środków ochrony indywidualnej muszą stosować podczas pracy?
A. Szelki z linką zabezpieczającą.
B. Okulary ochronne.
C. Buty z gumową podeszwą.
D. Rękawice skórzane.
ELE.01 Pytanie 299
Montaż i obsługa maszyn i urz…
Przełączenie zasilania z sieci głównej na awaryjną w układzie przedstawionym na rysunku następuje po wciśnięciu kolejno przycisków
A. S2 i S4
B. S3 i S2
C. S1 i S4
D. S1 i S3
Montaż i obsługa maszyn i urz…
Podczas pracy silnika bocznikowego nastąpiło gwałtowne, samoistne zwiększenie prędkości obrotowej. Przyczyną tego zjawiska może być
A. zwarcie w uzwojeniu wirnika.
B. zwarcie w uzwojeniu komutacyjnym.
C. przerwa w uzwojeniu wzbudzenia.
D. przerwa w uzwojeniu wirnika.
Montaż i obsługa maszyn i urz…
Symbolem AFL - 6 240 mm2 oznaczany jest przewód
A. oponowy.
B. szynowy.
C. goły.
D. płaszczowy.
Montaż i obsługa maszyn i urz…

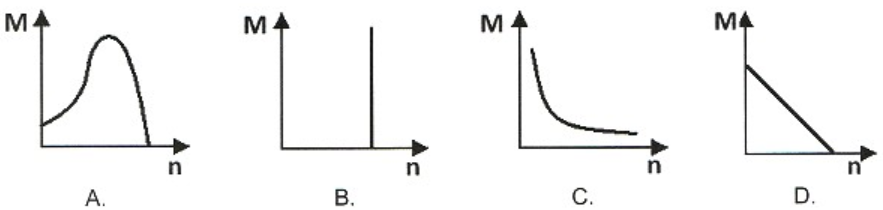

Na którym rysunku przedstawiono charakterystykę mechaniczną silnika szeregowego prądu stałego?
A. B.
B. C.
C. A.
D. D.
Montaż i obsługa maszyn i urz…
Który z wymienionych podziałów rozdzielnic elektrycznych nie jest podziałem ze względu na sposób i miejsce zainstalowania?
A. Otwarte i osłonięte.
B. Przyścienne i naścienne.
C. Wnętrzowe i napowietrzne.
D. Wnękowe i wolno stojące.
ELE.01 Pytanie 304
Montaż i obsługa maszyn i urz…
Które z wymienionych parametrów oznacza się na aparaturze zabezpieczającej symbolem B6?
A. Charakterystykę wyzwalania i prąd znamionowy.
B. Klasę izolacji i zdolność wyłączania.
C. Charakterystykę wyzwalania i obciążalność długotrwałą.
D. Zdolność wyłączania i prąd znamionowy.
Montaż i obsługa maszyn i urz…
W przedstawionym na schemacie urządzeniu zadaniem transformatora T1 jest
A. zasilanie odbiornika E1.
B. wzmocnienie impulsów sterujących łącznikiem K1.
C. stabilizowanie pracy obwodu sterującego.
D. zasilanie obwodu sterowania.
ELE.01 Pytanie 306
Montaż i obsługa maszyn i urz…
Wskaż prawidłową kolejność czynności, które należy wykonać przy wymianie elementu grzejnego w ogrzewaczu przepływowym po odłączeniu zasilania i rozkręceniu obudowy.
A. Wymontowanie elementu grzejnego, odłączenie przewodów od elementu grzejnego, montaż nowego elementu grzejnego, wymiana uszkodzonych uszczelek, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.
B. Wymiana uszkodzonych uszczelek, wymontowanie elementu grzejnego, odłączenie przewodów od elementu grzejnego, montaż nowego elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.
C. Odłączenie przewodów od elementu grzejnego, wymontowanie elementu grzejnego, wymiana uszkodzonych uszczelek, montaż nowego elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, zamontowanie obudowy.
D. Odłączenie przewodów od elementu grzejnego, wymiana uszkodzonych uszczelek, wymontowanie elementu grzejnego, podłączenie przewodów i sprawdzenie stanu styków, montaż nowego elementu grzejnego, zamontowanie obudowy.
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat lampy rtęciowo-żarowej. Jaką rolę pełni w tej lampie wskazany strzałką żarnik?
A. Zwiększa moc czynną pobieraną z sieci.
B. Stabilizuje prąd w czasie pracy lampy.
C. Zmniejsza ciśnienie par rtęci w jarzniku.
D. Ogranicza zjawisko stroboskopowe.
Montaż i obsługa maszyn i urz…
Której z wymienionych czynności nie wykonuje się podczas oględzin urządzenia napędowego z silnikiem elektrycznym w czasie ruchu?
A. Sprawdzenie działania układów chłodzenia.
B. Kontrola stanu osłon części wirujących.
C. Ocena stanu przewodów ochronnych i ich podłączenia.
D. Sprawdzenie szczotek i szczotkotrzymaczy.
Montaż i obsługa maszyn i urz…
Który z wymienionych metali jest stosowany do wykonania wycinków komutatora silnika prądu stałego?
A. Aluminium.
B. Żelazo.
C. Wolfram.
D. Miedz.
Montaż i obsługa maszyn i urz…
Jaką rolę spełnia rezystor dodatkowy włączony na stałe w obwód uzwojenia wirnika silnika indukcyjnego pierścieniowego?
A. Zwiększa prędkość obrotową.
B. Zmniejsza prędkość obrotową.
C. Zwiększa moment maksymalny.
D. Zmniejsza moment maksymalny.
Montaż i obsługa maszyn i urz…

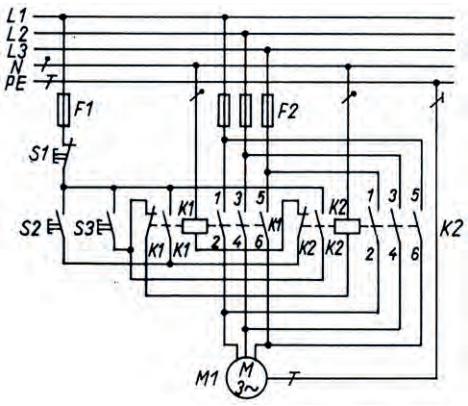

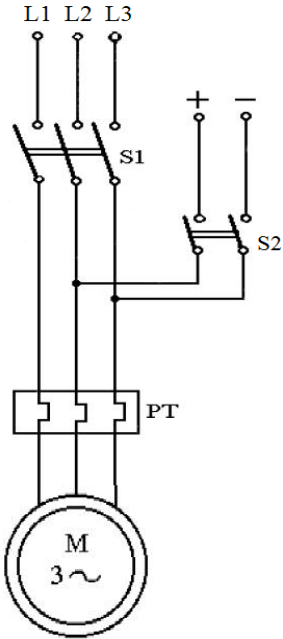

Obwód główny układu zasilania silnika elektrycznego przedstawiony na schemacie służy do
A. zmiany prędkości obrotowej przez zmianę liczby par biegunów.
B. przeprowadzenia rozruchu z rozrusznikiem rezystorowym.
C. przeprowadzenia rozruchu przełącznikiem gwiazda - trójkąt.
D. realizacji elektrycznego hamowania dynamicznego.
ELE.01 Pytanie 312
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów prędkość obrotowa wirnika jest równa prędkości pola wirującego?
A. 3
B. 4
C. 1
D. 2
Montaż i obsługa maszyn i urz…

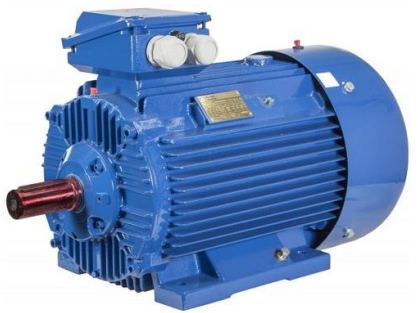

Która z wymienionych czynności powinna być wykonana w kolejnym etapie demontażu, obejmującego wyjęcie wirnika w silniku przedstawionym na ilustracji, po zdjęciu przewietrznika?
A. Wykręcenie szpilek.
B. Odkręcenie łap.
C. Wykręcenie dławików izolacyjnych.
D. Zbicie tarcz łożyskowych.
ELE.01 Pytanie 314
Montaż i obsługa maszyn i urz…
Na rysunku przedstawiono schemat układu rozruchowego silnika indukcyjnego trójfazowego z zastosowaniem
A. dławików rozruchowych.
B. przełącznika gwiazda-trójkąt.
C. przemiennika częstotliwości.
D. autotransformatora.
Montaż i obsługa maszyn i urz…
W ramach oględzin urządzenia napędowego należy dokonać
A. sprawdzenia stanu urządzeń zabezpieczających.
B. wymiany zużytych części maszyny napędzanej.
C. sprawdzenia stanu łożysk.
D. wymiany styków w łącznikach.
ELE.01 Pytanie 316
Montaż i obsługa maszyn i urz…
Którym symbolem literowym oznacza się przewód przedstawiony na rysunku?
A. LY
B. L
C. AD
D. D
Montaż i obsługa maszyn i urz…
Podczas wykonywania próby działania silnika po przeprowadzonym montażu w obrabiarce nie jest wymagane sprawdzenie
A. kierunku obrotów wału silnika.
B. nastawy zabezpieczenia przeciążeniowego.
C. stanu zamocowania osłony sprzęgła.
D. symetrii napięcia zasilającego.
ELE.01 Pytanie 318
Montaż i obsługa maszyn i urz…
Której z wymienionych czynności nie można wykonać podczas konserwacji transformatora energetycznego bez wyłączania spod napięcia?
A. Sprawdzenia szczelności transformatora.
B. Pomiaru rezystancji uzwojeń.
C. Sprawdzenia stanu izolatorów przepustowych.
D. Pomiaru wielkości i równomierności obciążenia faz transformatora.
ELE.01 Pytanie 319
Montaż i obsługa maszyn i urz…
Która z wymienionych czynności zalicza się do oględzin maszyny elektrycznej w czasie ruchu?
A. Sprawdzenie stanów styków łączników.
B. Wymiana zużytych szczotek.
C. Obserwacja stopnia nagrzania obudowy.
D. Pomiar rezystancji izolacji uzwojeń.
ELE.01 Pytanie 320
Montaż i obsługa maszyn i urz…
Na którym rysunku przedstawiono odgiętkę do zabezpieczenia przewodu przechodzącego przez otwór w obudowie urządzenia elektrycznego?
A. A.
B. D.
C. C.
D. B.
