ELE.01 Pytanie 321
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Na tabliczce znamionowej silnika o mocy Pn = 10 kW, przeznaczonego do pracy przerywanej, znajduje się oznaczenie S3 40%. Oznacza to, że przy cyklu zmienności obciążenia t = 10 minut, silnik powinien pracować w sposób następujący:

A. obciążenie mocą 10 kW przez 6 min, a potem wyłączenie na 4 min.
B. obciążenie mocą 10 kW przez 6 min, a potem obciążenie mocą 4 kW przez 4 min.
C. obciążenie mocą 10 kW przez 4 min, a potem wyłączenie na 6 min.
D. obciążenie mocą 10 kW przez 4 min, a potem obciążenie mocą 4 kW przez 6 min.
ELE.01 Pytanie 322
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Która z wymienionych czynności nie należy do prac konserwacyjnych silnika elektrycznego?

A. Oczyszczenie przewietrznika i obudowy z kurzu.
B. Przezwojenie uzwojenia stojana.
C. Wymiana zużytych szczotek.
D. Sprawdzenie nastaw zabezpieczeń.
ELE.01 Pytanie 323
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Bezpośredni pomiar rezystancji cewki stycznika przeprowadza się przy zastosowaniu

A. mostka Wiena.
B. amperomierza i woltomierza.
C. watomierza i woltomierza.
D. omomierza.
ELE.01 Pytanie 324
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

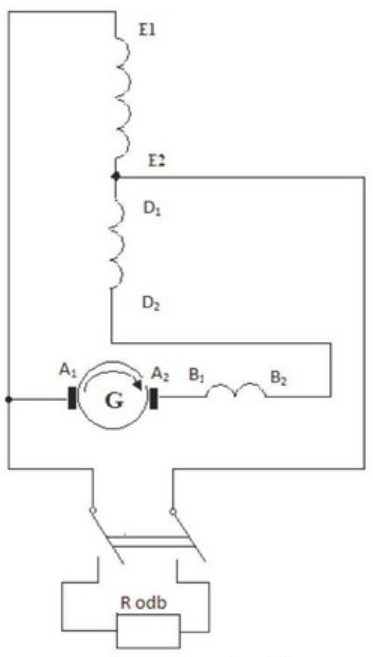

W oparciu o przedstawiony schemat określ, do którego zacisku tabliczki zaciskowej prądnicy należy podłączyć koniec uzwojenia komutacyjnego.

Ilustracja do pytania 4
A. E2
B. D2
C. B2
D. A2
ELE.01 Pytanie 325
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

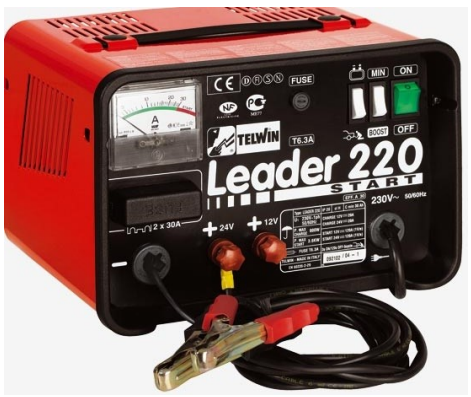

Które urządzenie elektryczne przedstawiono na rysunku?

Ilustracja do pytania 5
A. Prostownik do ładowania akumulatorów.
B. Przemiennik częstotliwości.
C. Konwerter do przekształcania napięcia zmiennego.
D. Przerywacz prądu stałego.
ELE.01 Pytanie 326
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Które zaciski na tabliczce zaciskowej silnika trójfazowego należy połączyć ze sobą zworami aby uzyskać połączenie uzwojeń w gwiazdę?

Ilustracja do pytania 6
A. U1-W2 i V1-U2 i W1-U2
B. V1-V2 i W2-V1
C. U1-U2 i V1-V2 i Wl-W2
D. U2-V2 i W2-U2
ELE.01 Pytanie 327
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Kiedy i przez kogo, zgodnie z przepisami, może nastąpić ponowne uruchomienie maszyny elektrycznej w przypadku samoczynnego awaryjnego wyłączenia?

A. Przez osobę uprawnioną po upewnieniu się, że nikt nie ucierpiał.
B. Przez serwisanta po wykonaniu przeglądu i pomiarów ochronnych.
C. Przez upoważnionego pracownika po usunięciu przyczyny wyłączenia.
D. Przez osobę obsługującą maszynę po upewnieniu się, że nikt nie ucierpiał.
ELE.01 Pytanie 328
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jaka może być przyczyna uruchamiania się silnika indukcyjnego pierścieniowego przy otwartym rozruszniku?

A. Zakleszczenie się szczotek w obsadach szczotkowych.
B. Zwarcie w uzwojeniu wirnika.
C. Zmieniona kolejność połączenia dwóch faz.
D. Przerwa w uzwojeniu stojana.
ELE.01 Pytanie 329
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Podstawkę przekaźnika widoczną na zdjęciu montuje się

Ilustracja do pytania 9
A. przykręcając ją śrubami do podłoża.
B. na wózku jako człon wysuwany.
C. na szynie TH-35.
D. przykręcając ją do kratownicy podtrzymującej aparat.
ELE.01 Pytanie 330
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Dobrymi właściwościami regulacyjnymi prędkości obrotowej, przy zmianach wartości napięcia zasilania, charakteryzują się silniki

A. synchroniczne.
B. prądu stałego.
C. asynchroniczne pierścieniowe.
D. asynchroniczne klatkowe.
ELE.01 Pytanie 331
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Na jaki rodzaj zakłóceń reaguje wyłącznik nadmiarowoprądowy?

A. Zwarcia pomiędzy przewodem neutralnym a ochronnym.
B. Przerwanie ciągłości przewodu neutralnego.
C. Zwarcia pomiędzy przewodem fazowym a neutralnym.
D. Przepięcia powstałe na skutek czynności łączeniowych.
ELE.01 Pytanie 332
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

"Stosowany jest najczęściej w obwodach zasilania urządzeń elektrycznych i jego zadaniem jest ograniczenie zakłóceń emitowanych przez urządzenie do sieci zasilającej". Powyższy opis dotyczy

A. bezpiecznika topikowego.
B. izolatora ceramicznego.
C. mostka prostowniczego.
D. kondensatora przepustowego.
ELE.01 Pytanie 333
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Które własności charakteryzują przewód OWY?

A. Żyły miedziane, wielodrutowe w izolacji i powłoce polwinitowej.
B. Żyły aluminiowe, jednodrutowe w izolacji i powłoce polwinitowej.
C. Żyły miedziane, wielodrutowe w izolacji i powłoce gumowej.
D. Żyły aluminiowe, jednodrutowe w izolacji i powłoce polietylenowej.
ELE.01 Pytanie 334
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

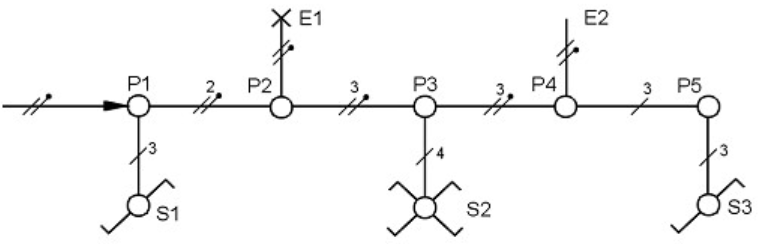

Na podstawie schematu instalacji i cennika, oblicz koszt brutto wszystkich łączników niezbędnych do wykonania instalacji?

Lp.Nazwa wyrobuCena brutto, zł
1.Łącznik szeregowy (świecznikowy)6,00
2.Łącznik zmienny (schodowy krańcowy)7,00
3.Łącznik krzyżowy (schodowy pośredni)8,00
4.Puszka pojedyncza łączeniowa z pokrywą1,50
5.Puszka pojedyncza pod łącznik/przycisk0,50

Ilustracja do pytania 14
A. 19,00 zł
B. 22,00 zł
C. 23,00 zł
D. 20,00 zł
ELE.01 Pytanie 335
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

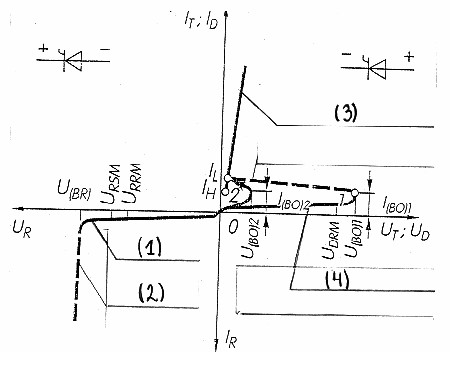

Na rysunku przedstawiono charakterystykę napięciowo-prądową tyrystora konwencjonalnego SCR. Cyfrą (4) oznaczono stan

Ilustracja do pytania 15
A. przebicia.
B. zaporowy.
C. blokowania.
D. przewodzenia.
ELE.01 Pytanie 336
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

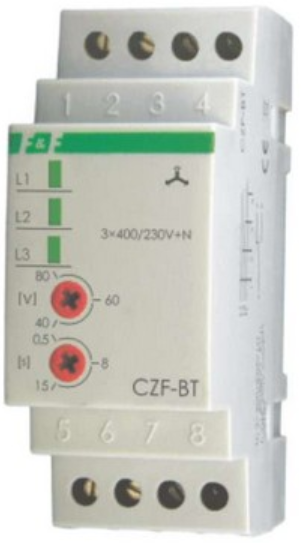

Jakiego typu przekaźnik przedstawiono na fotografii?

Ilustracja do pytania 16
A. Priorytetowy.
B. Czasowy zwłoczny.
C. Impulsowy.
D. Zaniku i asymetrii faz.
ELE.01 Pytanie 337
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

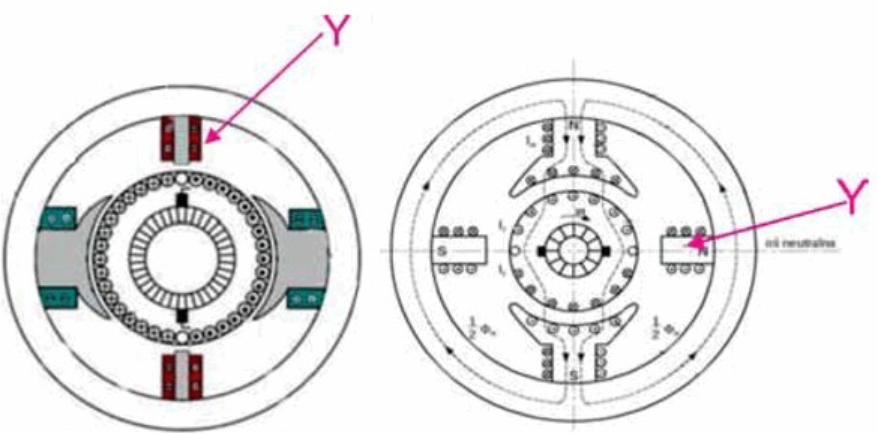

Symbolem Y na rysunkach oznaczono

Ilustracja do pytania 17
A. szczotki.
B. biegun główny.
C. biegun komutacyjny.
D. nabiegunnik.
ELE.01 Pytanie 338
Kategorie: Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Elektryk uległ wypadkowi. Ma złamaną rękę, krwotok z nosa i nie oddycha. W pierwszej kolejności w ramach pomocy przedmedycznej należy

A. unieruchomić złamaną rękę.
B. przyłożyć zimny okład na czoło.
C. podać środki przeciwbólowe.
D. zastosować sztuczne oddychanie.
ELE.01 Pytanie 339
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

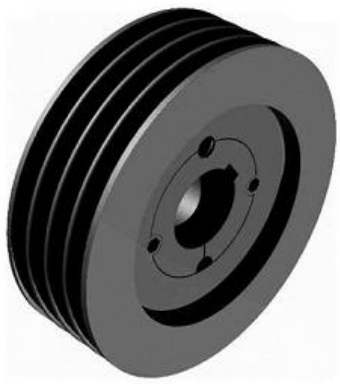

Na ilustracji przedstawiony jest element

Ilustracja do pytania 19
A. przekładni pasowej.
B. sprzęgła indukcyjnego.
C. sprzęgła kłowego.
D. przekładni ciernej.
ELE.01 Pytanie 340
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Warystor jest to element półprzewodnikowy stosowany do zabezpieczeń

A. kierunkowych.
B. częstotliwościowych.
C. nadprądowych.
D. przepięciowych.
ELE.01 Pytanie 341
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Drugie prawo Kirchhoffa dla obwodu elektrycznego dotyczy bilansu

A. mocy na elementach obwodu elektrycznego.
B. napięć w oczku obwodu elektrycznego.
C. prądów w węźle obwodu elektrycznego.
D. rezystancji w obwodzie elektrycznym.
ELE.01 Pytanie 342
Kategorie: Obwody elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Jaką rolę w obwodzie elektrycznym pełni odłącznik?

A. Umożliwia samoczynne wyłączanie prądów przeciążeniowych.
B. Umożliwia samoczynne wyłączanie prądów zwarciowych.
C. Służy do załączania i wyłączania prądów roboczych i przeciążeniowych.
D. Służy do zapewnienia widocznej przerwy w obwodzie.
ELE.01 Pytanie 343
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Które urządzenie elektryczne pozwala mierzyć duże wartości prądu sinusoidalnie zmiennego miernikami o niskich zakresach pomiarowych?

A. Przekładnik.
B. Transduktor.
C. Transformator.
D. Posobnik.
ELE.01 Pytanie 344
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

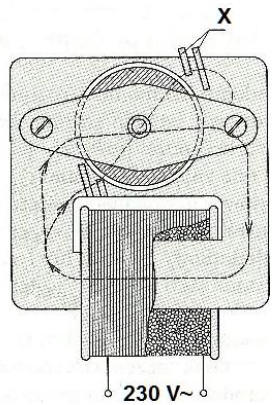

Jaka jest rola elementów oznaczonych symbolem X w silniku przedstawionym na ilustracji?

Ilustracja do pytania 24
A. Wytworzenie momentu rozruchowego.
B. Zwiększenie sprawności.
C. Poprawa współczynnika mocy.
D. Zmniejszenie drgań.
ELE.01 Pytanie 345
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Którą funkcję pełni elektrozawór w pralce automatycznej?

A. Steruje pompką opróżniającą.
B. Blokuje klapę lub drzwi.
C. Steruje dopływem wody.
D. Załącza wirowanie.
ELE.01 Pytanie 346
Kategorie: Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Na którym rysunku przedstawiono przewód YDYt?

Ilustracja do pytania 26
A. C.
B. A.
C. D.
D. B.
ELE.01 Pytanie 347
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Zamieszczony fragment tekstu opisuje pracę urządzenia sterującego, którym jest

n n nn
n „...Układ ten spełnia funkcje sterowania zarówno ruchowego, jak i awaryjnego. Funkcje logiczne i zabezpieczeniowe są realizowane przez układy cyfrowe, natomiast sygnały wyjściowe dwustanowe do wyłączników i innych członów wykonawczych są przekazywane za pomocą zestyków..."n

A. sterownik mikroprocesorowy.
B. stycznik elektroenergetyczny.
C. falownik napięcia.
D. prostownik sterowany.
ELE.01 Pytanie 348
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Naprawę zerwanej linii napowietrznej, o napięciu znamionowym 15 kV, należy rozpocząć od wyłączenia napięcia, a następnie

A. uziemić przy pomocy przenośnego uziemiacza wszystkie przewody fazowe.
B. uziemić przy pomocy przenośnego uziemiacza tylko uszkodzony przewód fazowy.
C. upewnić się, że linia została wyłączona.
D. otworzyć odłącznik na końcu linii.
ELE.01 Pytanie 349
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

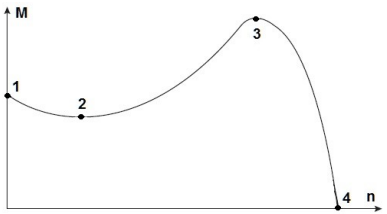

Na rysunku przedstawiono charakterystykę mechaniczną trójfazowego silnika indukcyjnego. W którym z zaznaczonych punktów prędkość obrotowa wirnika jest równa prędkości pola wirującego?

Ilustracja do pytania 29
A. 2
B. 1
C. 3
D. 4
ELE.01 Pytanie 350
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

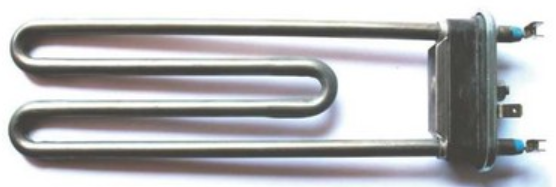

Na fotografii przedstawiono

Ilustracja do pytania 30
A. przekładnik prądowy.
B. kapilarę termostatu.
C. element grzejny.
D. cewkę bezrdzeniową.
ELE.01 Pytanie 351
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

W jakim stanie pracy transformatora wyznacza się jego napięcie zwarcia?

A. Obciążenia znamionowego.
B. Zwarcia pomiarowego.
C. Dopuszczalnego przeciążenia.
D. Zwarcia awaryjnego.
ELE.01 Pytanie 352
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Którego z wymienionych materiałów używa się do wykonywania elementu grzejnego?

A. Wolframu.
B. Srebra.
C. Aluminium.
D. Miedzi.
ELE.01 Pytanie 353
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Podczas montażu instalacji w jednym z gniazd trójfazowych zamieniono kolejność faz. Eksploatacja urządzeń zasilanych z tego gniazda może spowodować

A. zmianę kierunku wirowania napędów.
B. zadziałanie wyłącznika różnicowoprądowego.
C. zadziałanie zabezpieczeń nadprądowych.
D. nierównomierność pracy elementów grzejnych.
ELE.01 Pytanie 354
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Który z wymienionych parametrów znamionowych nie jest parametrem silnika prądu stałego?

A. Napięcie.
B. Częstotliwość.
C. Prędkość obrotowa.
D. Moc mechaniczna.
ELE.01 Pytanie 355
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Który z wymienionych typów przewodów należy użyć do zasilania odbiorników ruchomych lub innych, np. podlegających wstrząsom i wibracjom?

A. ALYd
B. YKYżo
C. YDYp
D. OnWżo
ELE.01 Pytanie 356
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Odbiorca energii elektrycznej, który nie ma przygotowania zawodowego i stosownych uprawnień elektroenergetycznych może

A. powtórnie załączać wyłączony bezpiecznik automatyczny.
B. wykonywać naprawy urządzeń zasilanych prądem.
C. dokonywać zmian w instalacji elektrycznej.
D. wymienić licznik energii elektrycznej.
ELE.01 Pytanie 357
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

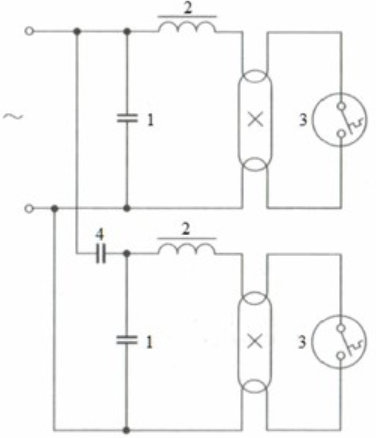

Na rysunku zamieszczono antystroboskopowy układ połączeń dwóch lamp. Który z elementów układu wprowadza przesunięcie fazowe potrzebne do zlikwidowania efektu stroboskopowego?

Ilustracja do pytania 37
A. Zapłonnik 3
B. Kondensator 4
C. Kondensator 1
D. Dławik 2
ELE.01 Pytanie 358
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Jaka jest wartość impedancji cewki stycznika, jeżeli w przedstawionym na rysunku układzie pomiarowym amperomierz wskazuje 500 mA, a woltomierz 200 V?

Ilustracja do pytania 38
A. 400 Ω
B. 150 Ω
C. 100 Ω
D. 250 Ω
ELE.01 Pytanie 359
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

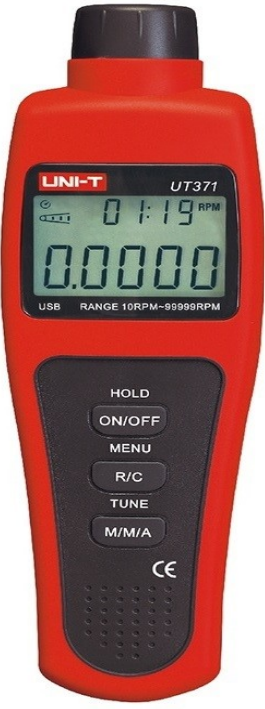

Którą wielkość fizyczną mierzy się przyrządem przedstawionym na rysunku?

Ilustracja do pytania 39
A. Poziom drgań.
B. Temperaturę.
C. Poziom hałasu.
D. Prędkość obrotową.
ELE.01 Pytanie 360
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

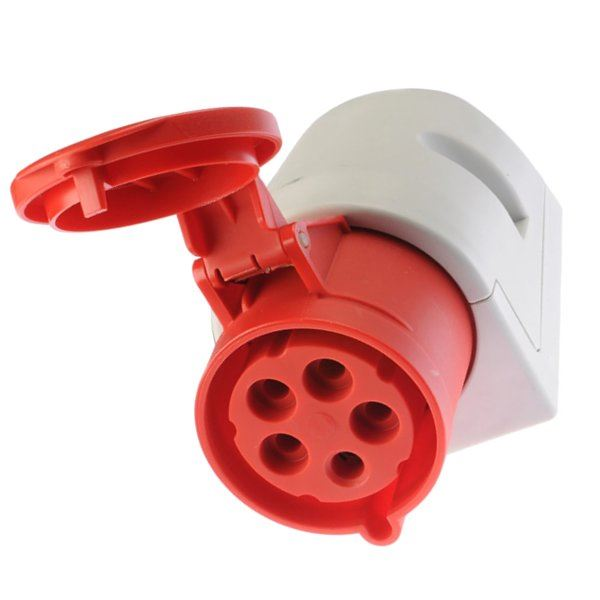

W sieci jakiego typu należy zamontować gniazdo przedstawione na rysunku?

Ilustracja do pytania 40
A. TN-C
B. TT
C. TN-S
D. IT
