DRM.02Pytanie 1

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Konserwacja, smarowanie i remonty maszyn Połączenia mechaniczne i naprawy ślusarskie

Materiałem konstrukcyjnym stosowanym do wykonywania korpusów maszyn i urządzeń przemysłu drzewnego, który nie przenosi drgań jest

A. żeliwo.

B. aluminium.

C. stal narzędziowa.

D. brąz.

DRM.02Pytanie 2

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Wady obróbki i diagnostyka usterek

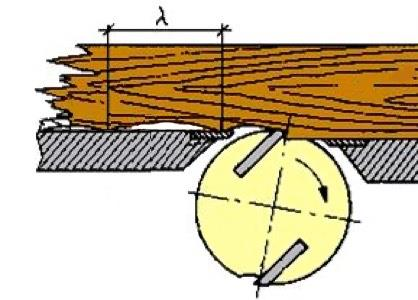

Literą λ na przedstawionym rysunku oznaczono

A. odległość noży w wale nożowym.

B. prędkość posuwu elementu.

C. długość fali.

D. wartość wysokości noża.

DRM.02Pytanie 3

Montaż i obsługa maszyn i urz…

Kategorie: Materiały drzewne i drewnopochodne Technologia i organizacja produkcji

Plan rozkroju płyt wiórowych sporządza się, między innymi, w celu

A. właściwego oznaczenia elementów meblowych.

B. osiągnięcia jak najkrótszego czasu piłowania.

C. ustalenia kolejności prowadzenia rzazów.

D. osiągnięcia jak największej wydajności materiału.

DRM.02Pytanie 4

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Technologia i organizacja produkcji

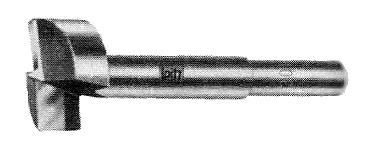

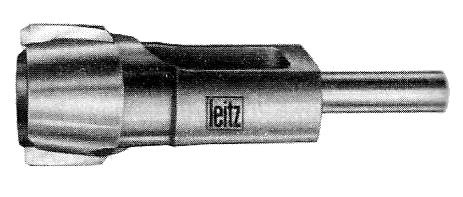

Wiertło przeznaczone do wiercenia gniazd na zawiasy puszkowe przedstawiono na rysunku

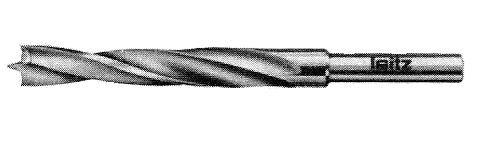

A. Rysunek 1 Ilustracja do odpowiedzi A

B. Rysunek 4 Ilustracja do odpowiedzi B

C. Rysunek 3 Ilustracja do odpowiedzi C

D. Rysunek 2 Ilustracja do odpowiedzi D

DRM.02Pytanie 5

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Wady obróbki i diagnostyka usterek

Jakość ostrzenia narzędzi skrawających stosowanych w pracach stolarskich, mająca bezpośredni wpływ na jakość obróbki zależy przede wszystkim od

A. czasu ostrzenia narzędzi.

B. prawidłowego doboru parametrów ostrzenia.

C. rodzaju płynu stosowanego podczas ostrzenia narzędzi.

D. stopnia stępienia narzędzi.

DRM.02Pytanie 6

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Konserwacja, smarowanie i remonty maszyn

W strugarce wyrówniarce najczęściej należy smarować (smarem maszynowym)

A. łożyska toczne wału nożowego.

B. łożyska silnika.

C. mechanizm nastawiania stołu tylnego.

D. układ dźwigni do nastawiania stołu przedniego.

DRM.02Pytanie 7

Montaż i obsługa maszyn i urz…

Kategorie: Technologia i organizacja produkcji Konserwacja, smarowanie i remonty maszyn BHP i bezpieczna obsługa maszyn

Zgodnie z aktualnymi wymogami dokumentacja techniczna maszyny nie musi zawierać

A. opisu czynności stosowanych do wyeliminowania zagrożeń stwarzanych przez maszynę.

B. rysunków lub innych informacji o podzespołach użytych do produkcji maszyny, chyba, że są niezbędne do konserwacji maszyny.

C. wykazu zastosowanych norm.

D. rysunku ogólnego maszyny wraz ze schematami obwodów sterowania.

DRM.02Pytanie 8

Montaż i obsługa maszyn i urz…

Kategorie: Materiały drzewne i drewnopochodne

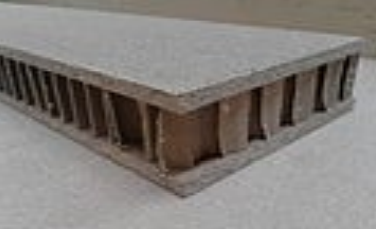

Materiał przedstawiony na rysunku to płyta

A. MDF

B. stolarska pełna.

C. HDF

D. stolarska komórkowa.

DRM.02Pytanie 9

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Wady obróbki i diagnostyka usterek

Poprzeczne wyżłobienia na powierzchni elementów struganych na strugarce grubościowej w odległości ok. 150 mm od końców, świadczą o

A. zbyt wysokim podniesieniu ponad stół walców prowadzących.

B. niejednakowym wysunięciu noża poza pobocznicę wału.

C. nadmiernym docisku listwy dociskowej i tylnego walca posuwowego.

D. zbyt silnym docisku walca posuwowego przy małej grubości zdejmowanego materiału.

DRM.02Pytanie 10

Montaż i obsługa maszyn i urz…

Kategorie: Materiały drzewne i drewnopochodne

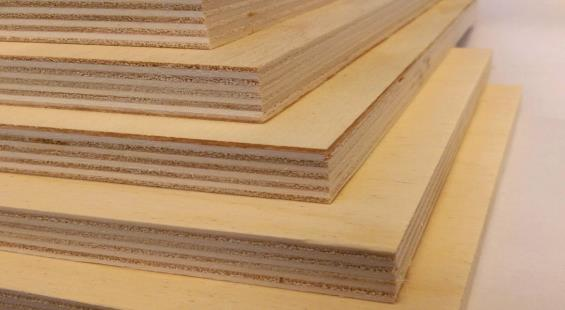

Który materiał drewnopochodny przedstawiono na rysunku?

A. Płytę stolarską.

B. Płytę wiórową.

C. Sklejkę.

D. Płytę pilśniową.

DRM.02Pytanie 11

Montaż i obsługa maszyn i urz…

Kategorie: Technologia i organizacja produkcji Połączenia mechaniczne i naprawy ślusarskie BHP i bezpieczna obsługa maszyn

Tłoczenie blach wykonuje się za pomocą

A. zaginarki.

B. giętarki.

C. walcarki.

D. prasy.

DRM.02Pytanie 12

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Pomiary warsztatowe i kontrola jakości

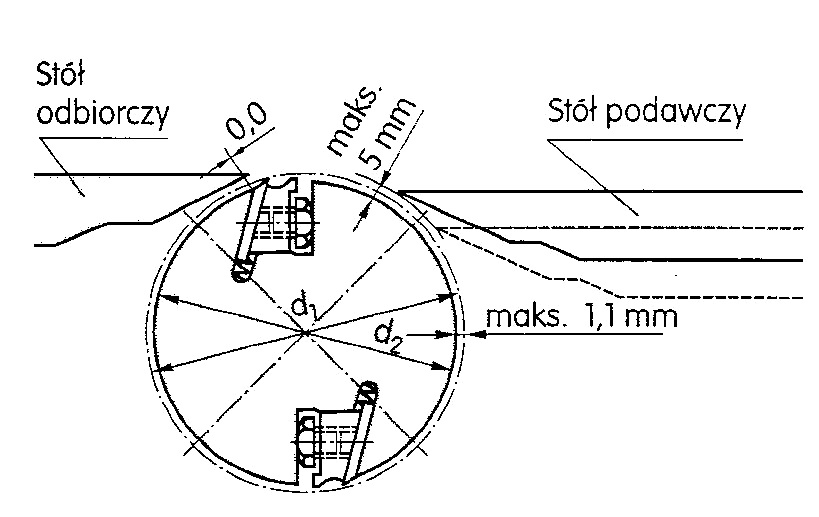

Określ na podstawie przedstawionego rysunku wartość poprawnego ustawienia noży na wale nożowym względem stołu odbiorczego w strugarce wyrówniarce.

A. 5,0 mm

B. 1,1 mm

C. 0,0 mm

D. 2,5 mm

DRM.02Pytanie 13

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki BHP i bezpieczna obsługa maszyn

Określ, na podstawie informacji zamieszczonych w przedstawionej w tabeli, prędkość obrotową wrzeciona pilarki tarczowej i piły o średnicy zewnętrznej 250 mm, przy prędkości skrawania 59 m/s.

Średnica zewnętrzna piły [mm] Prędkość obrotowa pił i frezów piłkowych dla określonej prędkości skrawania i średnicy narzędzia [obr/min]
2 000 2 500 4 500 5 600 8 000 10 000 13 000
Prędkość skrawania [m/s]
⌀100 11 15 24 29 42 52 68
⌀125 13 18 29 37 52 65 85
⌀150 16 22 35 44 63 78 102
⌀200 21 29 47 59 84 104
⌀250 26 37 59 73 104 125
⌀300 32 44 71 88
⌀315 33 46 74 92
⌀350 37 51 82 102
⌀400 42 58 94 117
⌀450 47 66 106
⌀500 52 73 117

A. 4 500 obr/min

B. 5 600 obr/min

C. 2 000 obr/min

D. 8 000 obr/min

DRM.02Pytanie 14

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Pomiary warsztatowe i kontrola jakości

Jak często operator obrabiarki do obróbki drewna (pilarki) powinien porównać wymiary wykonywanego elementu z wymiarami w dokumentacji?

A. Co najmniej trzy razy na zmianę.

B. Tylko dla pierwszego elementu.

C. Co dziesiąty wykonany element.

D. Każdorazowo po wymianie narzędzia.

DRM.02Pytanie 15

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki

Określ na podstawie informacji zamieszczonych w przedstawionej tabeli prędkość skrawania piły o średnicy ϕ350 mm przy prędkości obrotowej 4 500 obr/min.

Średnica piły
[mm] Prędkość obrotowa [obr/min]
2 000 2 500 4 500 5 600 8 000
Prędkości skrawania [m/s]
ϕ100 11 15 24 29 42
ϕ125 13 18 29 37 52
ϕ150 16 22 35 44 63
ϕ200 21 29 47 59 84
ϕ250 26 37 59 73 104
ϕ300 32 44 71 88 125
ϕ315 33 46 74 92
ϕ350 37 51 82 102
ϕ400 42 58 94 117

A. 82 m/s

B. 102 m/s

C. 37 m/s

D. 51 m/s

DRM.02Pytanie 16

Montaż i obsługa maszyn i urz…

Kategorie: Narzędzia skrawające i parametry obróbki Konserwacja, smarowanie i remonty maszyn Połączenia mechaniczne i naprawy ślusarskie

Koło zębate uległo zużyciu. Zęby w dorabianym nowym kole zębatym należy wykonać na

A. szlifierce ostrzałce.

B. frezarce obwiedniowej.

C. tokarce uniwersalnej.

D. wiertarce promieniowej.

DRM.02Pytanie 17

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki BHP i bezpieczna obsługa maszyn

Piłowanie krzywoliniowe drewna na pilarce taśmowej przy nieprawidłowo napiętej pile taśmowej może spowodować

A. pęknięcie piły taśmowej.

B. wychylenie stołu roboczego.

C. zmianę położenia prowadników.

D. uszkodzenie koła napinającego.

DRM.02Pytanie 18

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Materiały drzewne i drewnopochodne Technologia i organizacja produkcji

Wskaż prawidłową kolejność operacji technologicznych na linii produkcyjnej wytwarzającej drzwi szafki z płyty wiórowej laminowanej.

A. Piłowanie wstępne, piłowanie do wymiaru, wiercenie gniazd na zawiasy puszkowe, okleinowanie wąskich powierzchni, frezowanie naddatków obrzeża, usunięcie zabrudzeń z kleju.

B. Formatowanie elementów, okleinowanie wąskich powierzchni, piłowanie do wymiaru, frezowanie naddatków obrzeża, usunięcie zabrudzeń z kleju, wiercenie gniazd na zawiasy puszkowe.

C. Piłowanie z naddatkami, okleinowanie wąskich powierzchni, frezowanie naddatków obrzeża, wiercenie gniazd na zawiasy puszkowe, formatowanie, usunięcie zabrudzeń z kleju.

D. Piłowanie z naddatkami, formatowanie elementów, okleinowanie wąskich powierzchni, frezowanie naddatków obrzeża, usunięcie zabrudzeń z kleju, wiercenie gniazd na zawiasy puszkowe.

DRM.02Pytanie 19

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki BHP i bezpieczna obsługa maszyn

Na której ilustracji przedstawiono piłę tarczową do wzdłużnego piłowania drewna litego?

Na rysunku 3. Ilustracja do odpowiedzi A

Na rysunku 2. Ilustracja do odpowiedzi B

Na rysunku 1. Ilustracja do odpowiedzi C

Na rysunku 4. Ilustracja do odpowiedzi D

DRM.02Pytanie 20

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Pomiary warsztatowe i kontrola jakości

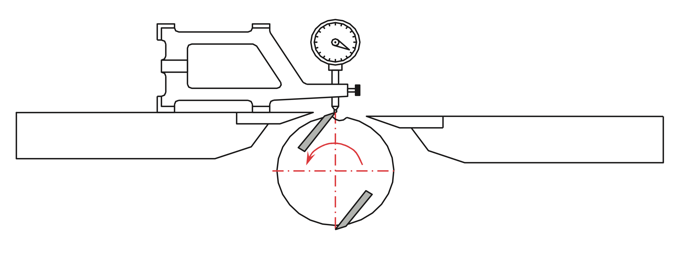

Przedstawiony na rysunku przyrząd jest przeznaczony do

A. kontroli ustawiania noży.

B. kontroli ostrości noży.

C. pomiaru prostoliniowości noży.

D. pomiaru grubości noży.

DRM.02Pytanie 21

Montaż i obsługa maszyn i urz…

Kategorie: Połączenia mechaniczne i naprawy ślusarskie

Na którym rysunku przedstawiono element stosowany do wykonywania połączeń nitowych?

Na rysunku II. Ilustracja do odpowiedzi A

Na rysunku I. Ilustracja do odpowiedzi B

Na rysunku IV. Ilustracja do odpowiedzi C

Na rysunku III. Ilustracja do odpowiedzi D

DRM.02Pytanie 22

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Wady obróbki i diagnostyka usterek

W celu wyeliminowania ubytków laminatu podczas frezowania wpustów na frezarce dolnowrzecionowej należy

A. zmniejszyć prędkość posuwu.

B. zwiększyć siłę docisku elementu.

C. zwiększyć prędkość posuwu.

D. zmniejszyć prędkość skrawania.

DRM.02Pytanie 23

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Konserwacja, smarowanie i remonty maszyn BHP i bezpieczna obsługa maszyn

Bieżącą konserwację maszyn i urządzeń do obróbki drewna należy przeprowadzić

A. raz w miesiącu.

B. zawsze po zakończonej pracy.

C. zawsze przed rozpoczęciem pracy.

D. raz w tygodniu.

DRM.02Pytanie 24

Montaż i obsługa maszyn i urz…

Kategorie: Konserwacja, smarowanie i remonty maszyn Połączenia mechaniczne i naprawy ślusarskie

Do wkręcenia śruby przedstawionej na rysunku należy użyć klucza

A. trzpieniowego Torx.

B. oczkowego.

C. płaskiego.

D. imbusowego.

DRM.02Pytanie 25

Montaż i obsługa maszyn i urz…

Kategorie: Wady obróbki i diagnostyka usterek Konserwacja, smarowanie i remonty maszyn

Diagnozowanie stanu maszyn i urządzeń to

A. obserwowanie wartości parametrów lub własności maszyny w trakcie normalnej jej eksploatacji lub w trakcie przeprowadzania procesu diagnostycznego.

B. proces mający na celu ustalenie w jaki sposób zmieniały się stany podzespołów maszyny od pewnego określonego czasu do chwili obecnej.

C. proces mający na celu określenie aktualnego (w momencie pomiaru) stanu technicznego maszyny, czyli jej sprawności lub niesprawności, stopnia zużycia podzespołów, wielkości uszkodzeń itp.

D. proces którego zadaniem jest określenie stanu maszyny w przyszłości od chwili obecnej.

DRM.02Pytanie 26

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Wady obróbki i diagnostyka usterek

Podczas piłowania płyty wiórowej laminowanej na lewej powierzchni powstają wyrwania. Przyczyną może być

A. niska jakość płyty wiórowej.

B. niewłaściwe ustawienie lub stępienie piły podcinającej.

C. duże stępienie piły.

D. za szybki posuw.

DRM.02Pytanie 27

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Technologia i organizacja produkcji

Wskaż właściwą kolejność obróbki drewna przeznaczonego na deskę szalówkową.

A. Struganie, piłowanie, szlifowanie frezowanie.

B. Piłowanie, struganie, frezowanie, szlifowanie.

C. Piłowanie, struganie, szlifowanie, frezowanie.

D. Struganie, szlifowanie, piłowanie, frezowanie.

DRM.02Pytanie 28

Montaż i obsługa maszyn i urz…

Kategorie: Pomiary warsztatowe i kontrola jakości

Na którym rysunku przedstawiono sprawdzian przeznaczony do kontroli poprawności wykonania promienia zaokrąglenia?

Na rysunku III. Ilustracja do odpowiedzi A

Na rysunku I. Ilustracja do odpowiedzi B

Na rysunku II. Ilustracja do odpowiedzi C

Na rysunku IV. Ilustracja do odpowiedzi D

DRM.02Pytanie 29

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Połączenia mechaniczne i naprawy ślusarskie

Wał nożowy do strugarki grubościowej należy wykonać ze stali

A. konstrukcyjnej.

B. kwasoodpornej.

C. żaroodpornej.

D. szybkotnącej.

DRM.02Pytanie 30

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Wady obróbki i diagnostyka usterek Konserwacja, smarowanie i remonty maszyn

Brak kleju na wałku podającym w okleiniarce wąskich powierzchni wymaga

A. wymiany wałka.

B. regulacji warstwy kleju.

C. oczyszczenia wałka z resztek zużytego kleju.

D. uzupełnienia zbiornika z klejem.

DRM.02Pytanie 31

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Materiały drzewne i drewnopochodne Technologia i organizacja produkcji

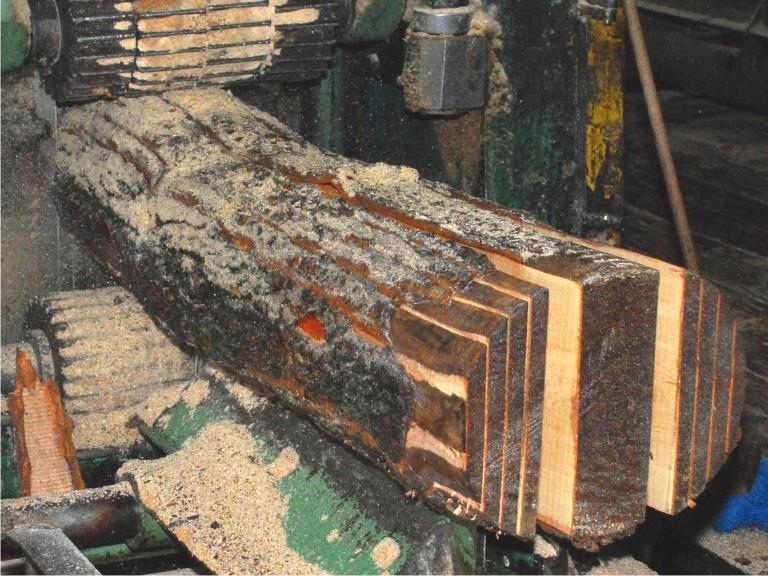

Przedstawione na ilustracji półfabrykaty drzewne są uzyskiwane w procesie

A. przetarcia.

B. frezowania.

C. strugania.

D. rozłupania.

DRM.02Pytanie 32

Montaż i obsługa maszyn i urz…

Kategorie: Materiały drzewne i drewnopochodne

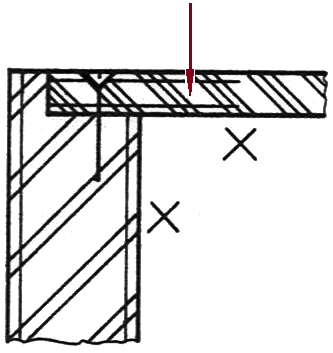

Materiał drzewny przedstawiony graficznie, który na rysunku wskazuje strzałka to

A. sklejka.

B. płyta pilśniowa.

C. płyta wiórowa laminowana.

D. tarcica w przekroju poprzecznym.

DRM.02Pytanie 33

Montaż i obsługa maszyn i urz…

Kategorie: Pomiary warsztatowe i kontrola jakości Technologia i organizacja produkcji Połączenia mechaniczne i naprawy ślusarskie

Na zamieszczonym rysunku przedstawiono spoinę

A. brzeżną.

B. pachwinową.

C. punktową.

D. czołową.

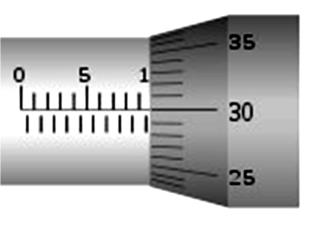

DRM.02Pytanie 34

Montaż i obsługa maszyn i urz…

Kategorie: Pomiary warsztatowe i kontrola jakości

Fragment którego przyrządu pomiarowego przedstawiono na rysunku?

A. Suwmiarki.

B. Wysokościomierza.

C. Mikrometru.

D. Kątomierza.

DRM.02Pytanie 35

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki Technologia i organizacja produkcji

Na podstawie fragmentu planu obróbki elementu mebla skrzyniowego określ prędkość obrotową wrzeciona obrabiarki, wykonującej otwory konstrukcyjne pod złącze kołkowe.

Fragment planu obróbki technologicznej ściany bocznej regału
Lp. Nazwa operacji Nazwa stanowiska Parametry
technologiczne
obróbki Narzędzia
i oprzyrządowanie Parametry po
obróbce
26. Oklejanie wąskich
płaszczyzn Oklejarka wąskich
płaszczyzn JAROMA
DCVB-42 Posuw 18 m/min,
temp. kleju 200°C Klej Jowatt
27. Frezowanie wręgu
pod ścianę tylną Frezarka
dolnowrzecionowa
JAROMA DF-1 Obroty wrzeciona
6000 obr/min Frez nasadzany
zataczany
gr. 16 mm
D=120 mm Wręg
4x13 mm
28. Wykonywanie
gniazd na kołki
listwy cokołowej Wiertarka
wielowrzecionowa
GOMA W-25 Obroty wrzecion
2800 obr/min Wiertło śrubowe
z kolcem
centrującym
(prawe i lewe)
D=8 mm Gniazdo φ8x13
29. Wykonywanie
otworów na
konfirmaty Wiertarka
wielowrzecionowa
GOMA W-25 Obroty wrzecion
3000 obr/min Wiertło śrubowe
z kolcem
centrującym
(prawe i lewe)
D=5 mm Otwór φ5 P
30. Wykonywanie
gniazd pod
podporki Wiertarka
wielowrzecionowa
GOMA W-25 Obroty wrzecion
3200 obr/min Wiertło śrubowe
z kolcem
centrującym
(prawe i lewe)
D=5 mm Gniazdo φ5x13

A. 8 500 obr/min

B. 3 200 obr/min

C. 6 000 obr/min

D. 2 800 obr/min

DRM.02Pytanie 36

Montaż i obsługa maszyn i urz…

Kategorie: Pomiary warsztatowe i kontrola jakości

Pomiaru średnicy otworu z dokładnością do 0,1 mm można dokonać przy użyciu

A. szczelinomierza.

B. suwmiarki.

C. liniału.

D. metra stolarskiego.

DRM.02Pytanie 37

Montaż i obsługa maszyn i urz…

Kategorie: Pomiary warsztatowe i kontrola jakości Technologia i organizacja produkcji Konserwacja, smarowanie i remonty maszyn

Ocena jakości prac po remoncie maszyny lub urządzenia odbywa się na podstawie

A. warunków odbioru technicznego.

B. dokumentacji techniczno-ruchowej.

C. karty remontowej.

D. karty technologicznej naprawy.

DRM.02Pytanie 38

Montaż i obsługa maszyn i urz…

Kategorie: Obrabiarki do drewna i ich obsługa Narzędzia skrawające i parametry obróbki

Na podstawie danych w tabeli, określ zakres prędkości posuwu przy piłowaniu poprzecznym elementów drewnianych pilarką tarczową poprzeczną jednopiłową.

Obrabiarka Dane techniczne
Pilarka
tarczowa
poprzeczna
jednopiłowa Średnica piły: 350-500 mm
Prędkość obwodowa
piły: 50-75 m/s
Prędkość posuwu
ręcznego: 5-20 m/min
Moc silnika: 3-5 kW
Pilarka
tarczowa
stolarska Średnica piły: 250-500 mm
Prędkość obwodowa
piły: 50-100 m/s
Prędkość posuwu: 10-20 m/s
Moc silnika: 2,5-7,5 kW

A. 250÷500 m/min

B. 10÷20 m/min

C. 50÷75 m/min

D. 5÷20 m/min

DRM.02Pytanie 39

Montaż i obsługa maszyn i urz…

Kategorie: Pomiary warsztatowe i kontrola jakości

Na rysunku przedstawiono średnicówkę

A. mikrometryczną.

B. trójpunktową.

C. nastawną.

D. z miernikiem.

DRM.02Pytanie 40

Montaż i obsługa maszyn i urz…

Kategorie: Narzędzia skrawające i parametry obróbki Konserwacja, smarowanie i remonty maszyn Połączenia mechaniczne i naprawy ślusarskie

Wskaż kolejność prac przy wykonywaniu naprawy zerwanej śruby.

A. Nawiercenie, poprawienie gwintu, wkręcenie nowej śruby, wykręcenie urwanej śruby.

B. Nawiercenie, wykręcenie urwanej śruby, poprawienie gwintu, wkręcenie nowej śruby.

C. Wykręcenie urwanej śruby, nawiercenie, poprawienie gwintu, wkręcenie nowej śruby.

D. Wkręcenie nowej śruby, poprawienie gwintu, nawiercenie, wykręcenie urwanej śruby.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Materiałem konstrukcyjnym stosowanym do wykonywania korpusów maszyn i urządzeń przemysłu drzewnego, który nie przenosi drgań jest

Literą λ na przedstawionym rysunku oznaczono

Plan rozkroju płyt wiórowych sporządza się, między innymi, w celu

Wiertło przeznaczone do wiercenia gniazd na zawiasy puszkowe przedstawiono na rysunku

Jakość ostrzenia narzędzi skrawających stosowanych w pracach stolarskich, mająca bezpośredni wpływ na jakość obróbki zależy przede wszystkim od

W strugarce wyrówniarce najczęściej należy smarować (smarem maszynowym)

Zgodnie z aktualnymi wymogami dokumentacja techniczna maszyny nie musi zawierać

Materiał przedstawiony na rysunku to płyta

Poprzeczne wyżłobienia na powierzchni elementów struganych na strugarce grubościowej w odległości ok. 150 mm od końców, świadczą o

Który materiał drewnopochodny przedstawiono na rysunku?

Tłoczenie blach wykonuje się za pomocą

Określ na podstawie przedstawionego rysunku wartość poprawnego ustawienia noży na wale nożowym względem stołu odbiorczego w strugarce wyrówniarce.

Jak często operator obrabiarki do obróbki drewna (pilarki) powinien porównać wymiary wykonywanego elementu z wymiarami w dokumentacji?

Koło zębate uległo zużyciu. Zęby w dorabianym nowym kole zębatym należy wykonać na

Piłowanie krzywoliniowe drewna na pilarce taśmowej przy nieprawidłowo napiętej pile taśmowej może spowodować

Wskaż prawidłową kolejność operacji technologicznych na linii produkcyjnej wytwarzającej drzwi szafki z płyty wiórowej laminowanej.

Na której ilustracji przedstawiono piłę tarczową do wzdłużnego piłowania drewna litego?

Przedstawiony na rysunku przyrząd jest przeznaczony do

Na którym rysunku przedstawiono element stosowany do wykonywania połączeń nitowych?

W celu wyeliminowania ubytków laminatu podczas frezowania wpustów na frezarce dolnowrzecionowej należy

Bieżącą konserwację maszyn i urządzeń do obróbki drewna należy przeprowadzić

Do wkręcenia śruby przedstawionej na rysunku należy użyć klucza

Diagnozowanie stanu maszyn i urządzeń to

Podczas piłowania płyty wiórowej laminowanej na lewej powierzchni powstają wyrwania. Przyczyną może być

Wskaż właściwą kolejność obróbki drewna przeznaczonego na deskę szalówkową.

Na którym rysunku przedstawiono sprawdzian przeznaczony do kontroli poprawności wykonania promienia zaokrąglenia?

Wał nożowy do strugarki grubościowej należy wykonać ze stali

Brak kleju na wałku podającym w okleiniarce wąskich powierzchni wymaga

Przedstawione na ilustracji półfabrykaty drzewne są uzyskiwane w procesie

Materiał drzewny przedstawiony graficznie, który na rysunku wskazuje strzałka to

Na zamieszczonym rysunku przedstawiono spoinę

Fragment którego przyrządu pomiarowego przedstawiono na rysunku?

Pomiaru średnicy otworu z dokładnością do 0,1 mm można dokonać przy użyciu

Ocena jakości prac po remoncie maszyny lub urządzenia odbywa się na podstawie

Na rysunku przedstawiono średnicówkę

Wskaż kolejność prac przy wykonywaniu naprawy zerwanej śruby.

Wymagane logowanie

Średnica zewnętrzna piły [mm]	Prędkość obrotowa pił i frezów piłkowych dla określonej prędkości skrawania i średnicy narzędzia [obr/min]
	2 000	2 500	4 500	5 600	8 000	10 000	13 000
	Prędkość skrawania [m/s]
⌀100	11	15	24	29	42	52	68
⌀125	13	18	29	37	52	65	85
⌀150	16	22	35	44	63	78	102
⌀200	21	29	47	59	84	104
⌀250	26	37	59	73	104	125
⌀300	32	44	71	88
⌀315	33	46	74	92
⌀350	37	51	82	102
⌀400	42	58	94	117
⌀450	47	66	106
⌀500	52	73	117

Fragment planu obróbki technologicznej ściany bocznej regału
Lp.	Nazwa operacji	Nazwa stanowiska	Parametry technologiczne obróbki	Narzędzia i oprzyrządowanie	Parametry po obróbce
26.	Oklejanie wąskich płaszczyzn	Oklejarka wąskich płaszczyzn JAROMA DCVB-42	Posuw 18 m/min, temp. kleju 200°C	Klej Jowatt
27.	Frezowanie wręgu pod ścianę tylną	Frezarka dolnowrzecionowa JAROMA DF-1	Obroty wrzeciona 6000 obr/min	Frez nasadzany zataczany gr. 16 mm D=120 mm	Wręg 4x13 mm
28.	Wykonywanie gniazd na kołki listwy cokołowej	Wiertarka wielowrzecionowa GOMA W-25	Obroty wrzecion 2800 obr/min	Wiertło śrubowe z kolcem centrującym (prawe i lewe) D=8 mm	Gniazdo φ8x13
29.	Wykonywanie otworów na konfirmaty	Wiertarka wielowrzecionowa GOMA W-25	Obroty wrzecion 3000 obr/min	Wiertło śrubowe z kolcem centrującym (prawe i lewe) D=5 mm	Otwór φ5 P
30.	Wykonywanie gniazd pod podporki	Wiertarka wielowrzecionowa GOMA W-25	Obroty wrzecion 3200 obr/min	Wiertło śrubowe z kolcem centrującym (prawe i lewe) D=5 mm	Gniazdo φ5x13

Obrabiarka	Dane techniczne
Pilarka tarczowa poprzeczna jednopiłowa	Średnica piły:	350-500 mm
	Prędkość obwodowa piły:	50-75 m/s
	Prędkość posuwu ręcznego:	5-20 m/min
	Moc silnika:	3-5 kW
Pilarka tarczowa stolarska	Średnica piły:	250-500 mm
	Prędkość obwodowa piły:	50-100 m/s
	Prędkość posuwu:	10-20 m/s
	Moc silnika:	2,5-7,5 kW
