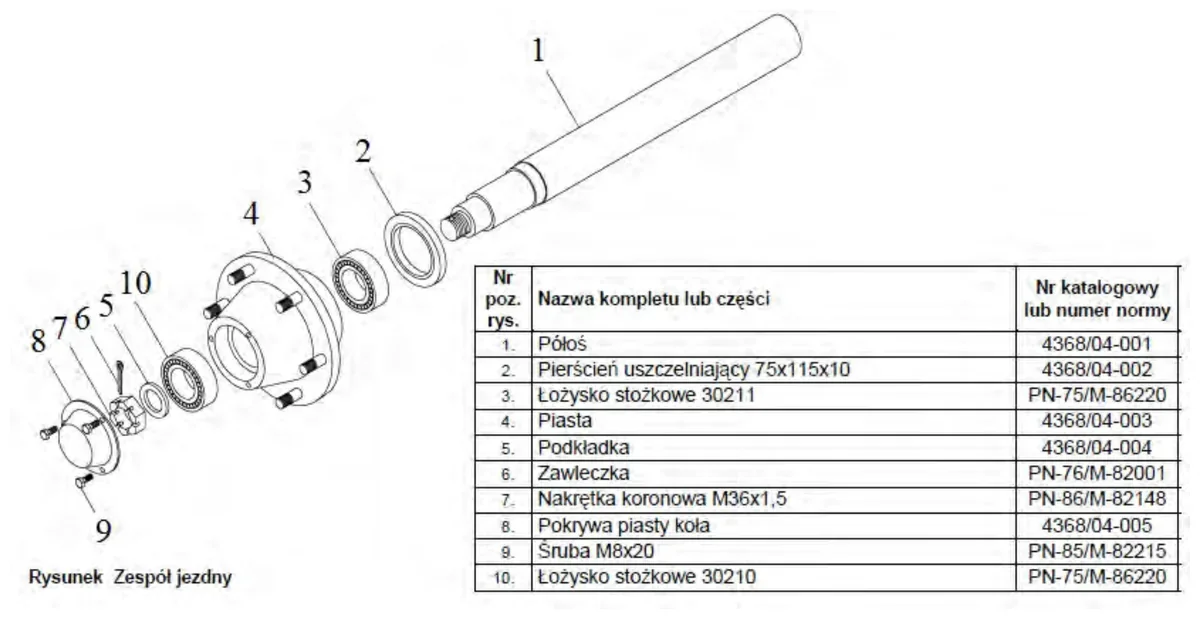

Łożysko stożkowe o symbolu 30211 na rysunku oznaczone jest cyfrą
A. 5
B. 10
C. 2
D. 3
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.02-X-18.06).
Odpowiedź numer 3 jest właściwa. Patrząc na rysunek zestawu jezdnego, łożysko stożkowe, które ma symbol 30211, jest oznaczone cyfrą 3. W różnych dokumentach technicznych, jak instrukcje montażu czy katalogi, często się używa numeracji, żeby łatwiej było znaleźć potrzebne części. W tym konkretnym przypadku, numer 3 z tabeli po prawej stronie rysunku odnosi się do łożyska stożkowego oznaczonego jako 30211. Takie łożyska są naprawdę ważne, bo przenoszą duże obciążenia, a ich konstrukcja umożliwia lepsze dopasowanie osiowe i radialne. Mogąc je spotkać w przemyśle motoryzacyjnym czy maszynowym, warto znać oznaczenia, bo pozwala to lepiej zarządzać serwisowaniem i wymianą części, co jest kluczowe, żeby maszyny działały sprawnie i unikać niepotrzebnych awarii.
Wybór innej odpowiedzi pewnie wynikał z nieporozumienia w tym, co widzisz na rysunku, albo może nie znasz dokładnie standardów oznaczania komponentów. Na przykład, wybierając odpowiedź 10, mogłeś pomylić numery w tabeli albo źle odczytać to, co jest na rysunku. Odpowiedzi takie jak 2 czy 5 też mogą sugerować, że nie do końca rozumiesz, jak to wszystko jest oznaczone w schematach technicznych. Często ludzie przyznają numery na podstawie własnych odczuć, co prowadzi do błędnych wniosków. Z kolei, jeśli wybrałeś odpowiedź 5, może myślałeś, że wszystkie numery w tabeli są związane z różnymi rodzajami łożysk, co jest pomyłką w kontekście tego rysunku. Trzeba pamiętać, że w dokumentacji technicznej każda cyfra ma swoje znaczenie, a mylenie ich może prowadzić do poważnych problemów podczas napraw i konserwacji. Żeby unikać takich błędów, ważne jest, żeby dokładnie zaznajomić się z dokumentacją i umieć analizować rysunki techniczne, co jest naprawdę istotne w branży inżynieryjnej i produkcyjnej.
