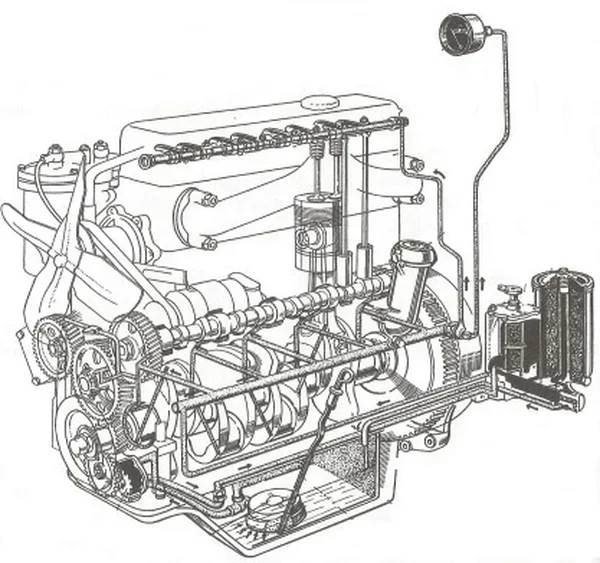

Wałek rozrządu, przedstawionego na ilustracji silnika, jest napędzany przekładnią
A. zębatą.
B. pasową.
C. ślimakową.
D. łańcuchową.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz M.01-X-19.06).
Wałek rozrządu w silniku spalinowym pełni kluczową funkcję synchronizacji pracy zaworów z ruchem tłoków. Odpowiedź zębatą jest prawidłowa, ponieważ zębate mechanizmy napędowe zapewniają największą precyzję i trwałość w porównaniu do innych metod, takich jak łańcuchowe czy pasowe. Zębatki, w których zęby zazębiają się ze sobą, umożliwiają efektywne przenoszenie napędu z wału korbowego na wałek rozrządu, eliminując luzy i ryzyko poślizgu. Zastosowanie zębatych mechanizmów w silnikach wyścigowych czy wysokowydajnych silnikach sportowych jest powszechne, ponieważ gwarantuje stabilność pracy i długotrwałą niezawodność. W kontekście standardów inżynieryjnych, metody zębate są zgodne z zaleceniami dotyczącymi precyzyjnego przenoszenia ruchu w układach napędowych, co czyni je preferowanym rozwiązaniem w nowoczesnych konstrukcjach silnikowych. Warto również zauważyć, że w przypadku awarii mechanizmów zębatych, ich wymiana jest stosunkowo prostsza i bardziej ekonomiczna niż w przypadku systemów łańcuchowych czy pasowych, co również przemawia na ich korzyść.
Wybór metody napędu dla wałka rozrządu w silniku jest kluczowy dla jego prawidłowego funkcjonowania. W przypadku odpowiedzi łańcuchowej, ta metoda, choć spotykana w wielu silnikach, nie oferuje takiej precyzji, jak zębate mechanizmy. Łańcuchy mogą się rozciągać z czasem, co prowadzi do synchronizacji zaworów i tłoków oraz potencjalnych uszkodzeń. Zastosowanie napędu pasowego, mimo że również może być stosowane w niektórych silnikach, wiąże się z ryzykiem poślizgu, co negatywnie wpływa na wydajność i trwałość silnika. Przykłady silników, które zastosowały łańcuchy lub pasy, często wymagają regularnej konserwacji w celu zapewnienia ich prawidłowej pracy. Metody ślimakowej w kontekście napędu silnika są zdecydowanie niepraktyczne, gdyż oferują niski współczynnik sprawności oraz dużą podatność na zużycie, co czyni je nieodpowiednimi do zastosowań w wytrzymałych układach napędowych. Wybierając system napędu, warto pamiętać o normach branżowych, które zalecają stosowanie mechanizmów zapewniających wysoką precyzję działania, co w przypadku wałka rozrządu oznacza preferencję dla napędów zębatych. Każda z wymienionych metod ma swoje miejsce w inżynierii, jednak dla kluczowych komponentów silnika, jak wałek rozrządu, najlepszym rozwiązaniem są właśnie mechanizmy zębate.
