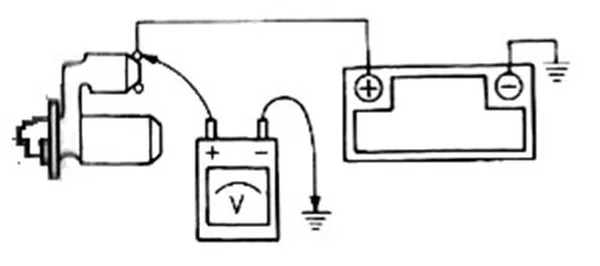

Który parametr instalacji elektrycznej zostanie poddany badaniu, jeżeli przyrząd zostanie podłączony w sposób przedstawiony na schemacie i zostanie uruchomiony rozrusznik?
A. Natężenie akumulatora.
B. Pojemność elektryczna akumulatora.
C. Natężenie podczas rozruchu.
D. Spadek napięcia podczas rozruchu.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz MG.03-SG-20.06).
Spadek napięcia podczas rozruchu jest kluczowym parametrem, który należy monitorować w instalacjach elektrycznych pojazdów. W przedstawionej sytuacji, gdy woltomierz jest podłączony do akumulatora, jego zadaniem jest pomiar napięcia, które zmienia się w zależności od obciążenia. Podczas uruchamiania silnika, rozrusznik pobiera znaczną ilość prądu, co prowadzi do spadku napięcia na zaciskach akumulatora. Ta sytuacja jest typowa i dobrze ilustruje zjawisko wewnętrznego oporu akumulatora, który powoduje, że napięcie na jego wyjściu maleje. Zrozumienie tego zjawiska jest kluczowe dla diagnostyki układów elektrycznych w pojazdach oraz zapewnienia ich niezawodności. Aby zapobiec problemom ze startem, inżynierowie zalecają regularne sprawdzanie stanu akumulatora oraz jego zdolności do dostarczania wymaganej mocy. Praktyczne zastosowanie tej wiedzy ma również znaczenie przy doborze akumulatorów, które powinny być odpowiednio dobrane do wymagań rozrusznika oraz systemów elektrycznych danego pojazdu.
W przypadku badania instalacji elektrycznych, często pojawiają się nieporozumienia związane z pomiarami, co prowadzi do mylnych wyborów odpowiedzi. Mówiąc o natężeniu podczas rozruchu, wielu użytkowników zakłada, że to natężenie prądu jest najważniejsze w kontekście startu silnika. Rzeczywiście, natężenie prądu ma dużą wagę, jednak nie jest przedmiotem bezpośredniego pomiaru w przedstawionej konfiguracji. Użytkownicy mogą mylić pomiar natężenia z pomiarem napięcia, co wynika z braku zrozumienia, iż to napięcie na akumulatorze ulega zmianie z powodu wewnętrznego oporu, a nie tylko z powodu pobieranego prądu. Spadek napięcia podczas rozruchu jest bezpośrednim efektem dużego poboru prądu przez rozrusznik, co jest wysoce istotne dla oceny wydajności akumulatora. W przypadku pomiaru natężenia akumulatora, można by zyskać informacje o jego zdolności do dostarczania prądu, ale nie byłoby to miarodajne w kontekście rozruchu silnika. Pojemność elektryczna akumulatora z kolei, choć ważna, odnosi się do zdolności akumulatora do przechowywania energii, a nie do aktualnych warunków podczas rozruchu. Dlatego skoncentrowanie się na spadku napięcia podczas rozruchu jest kluczowe dla zrozumienia działania układów elektrycznych w pojazdach i ich diagnostyki.
