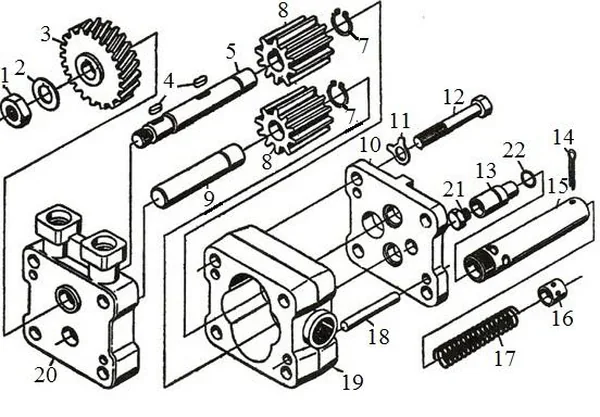

Na zamieszczonym rysunku katalogowym pompy olejowej silnika spalinowego oś koła zębatego napędzanego oznaczona jest numerem
A. 9
B. 5
C. 18
D. 15
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz M.02-SG-22.06).
Odpowiedź 5 jest prawidłowa, ponieważ na rysunku katalogowym pompy olejowej silnika spalinowego, oś koła zębatego napędzanego została oznaczona numerem 5. Oś ta jest kluczowym elementem w systemie napędowym pompy, ponieważ zapewnia transfer momentu obrotowego z silnika do pompy, co jest niezbędne do prawidłowego funkcjonowania układu smarowania silnika. W praktyce, zrozumienie, która część pompy jest odpowiedzialna za napęd, jest istotne dla serwisu i konserwacji silników spalinowych. W kontekście standardów branżowych, prawidłowe identyfikowanie komponentów jest zgodne z dokumentacją techniczną i instrukcjami producentów, co jest kluczowe dla zachowania wysokiej jakości napraw oraz zapewnienia bezpieczeństwa operacji. Warto również zauważyć, że poprawne oznaczenie osi w rysunkach technicznych jest zgodne z normami ISO, co ułatwia komunikację między inżynierami i technikami.
Wybór odpowiedzi 18, 9, lub 15 wskazuje na pewne nieporozumienia dotyczące interpretacji rysunku katalogowego i oznaczeń stosowanych w dokumentacji technicznej. Odpowiedzi te mogą wynikać z błędnej analizy wizualnej rysunku, co jest częstym problemem w procesie nauki, zwłaszcza w kontekście złożonych schematów mechanicznych. Odpowiedź 18, może być mylona z innymi komponentami w pobliżu, co sugeruje, że osoba odpowiadająca mogła skupić się na innych elementach, a nie na właściwej osi. Odpowiedź 9 również może być wynikiem błędnego rozumienia pozycji osi w kontekście całej konstrukcji, a osoba odpowiadająca mogła błędnie przypisać numer do innego elementu. Z kolei odpowiedź 15 może wskazywać na mylące oznaczenia w rysunkach, gdzie różne numery mogą się pokrywać w przypadku podobnych komponentów. W analizie technicznej, kluczowe jest zrozumienie, jak poszczególne elementy współpracują ze sobą, a także umiejętność ścisłego odniesienia do podanych oznaczeń. Niezrozumienie tych zasad może prowadzić do niewłaściwych wniosków, co jest niepożądane w kontekście serwisowania i konserwacji maszyn, gdzie precyzja jest kluczowa dla ich bezpieczeństwa i wydajności.
