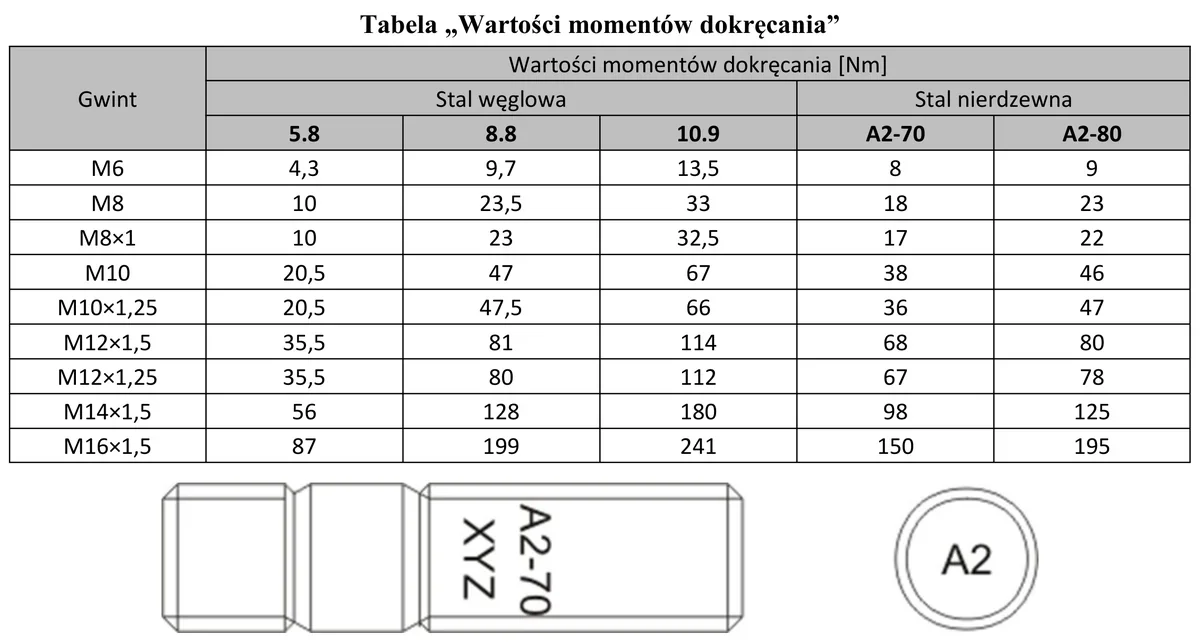

Szpilka mocowania głowicy silnika posiada oznaczenie jak na rysunku. Ile powinien wynosić moment dokręcania, jeżeli szpilka ma nacięty gwint M12×1,25?
A. 68 Nm
B. 78 Nm
C. 67 Nm
D. 80 Nm
Pytanie z egzaminu CKE, styczeń 2019 (arkusz M.02-X-19.01).
Odpowiedź 67 Nm jest prawidłowa, ponieważ odpowiada standardom momentów dokręcania dla gwintów M12×1,25 wykonanych ze stali węglowej. Moment dokręcania jest kluczowy w procesie montażu, ponieważ zbyt niski moment może prowadzić do luzów w połączeniu, co z kolei może powodować awarie mechaniczne, natomiast zbyt wysoki moment może doprowadzić do uszkodzenia gwintów lub nawet zerwania śrub. W praktyce, stosując odpowiednie momenty dokręcania, zapewniamy integralność mechaniczną zespołów, co jest szczególnie istotne w branży motoryzacyjnej, gdzie niezawodność jest kluczowa. Przykładem zastosowania tej wiedzy może być montaż głowicy silnika, gdzie niewłaściwy moment dokręcania śrub prowadzi do problemów z uszczelnieniem, co może skutkować utratą ciśnienia i uszkodzeniem silnika. Warto również zwrócić uwagę na to, że różne materiały oraz rodzaje gwintów mogą wymagać różnych momentów, dlatego zawsze należy konsultować się z odpowiednimi tabelami wartości dla konkretnego zastosowania.
Wybór momentu dokręcania nieprawidłowego w odpowiedziach może wynikać z kilku nieporozumień dotyczących zastosowania i znaczenia momentów dokręcania. Wiele osób może myśleć, że wyższy moment dokręcania zawsze oznacza lepsze połączenie, co jest nieprawda. Zbyt duży moment może prowadzić do uszkodzeń gwintów lub deformacji materiału, co w konsekwencji powoduje osłabienie strukturalne i może prowadzić do awarii. Przykładem tego błędnego rozumienia jest wybór momentu 78 Nm lub 80 Nm, które są zdecydowanie zbyt wysokie dla gwintu M12×1,25. Takie podejście może prowadzić do poważnych problemów w aplikacjach, gdzie precyzyjne wartości momentu dokręcania są kluczowe. Ponadto, przez pomyłkę nie uwzględniono różnych norm i standardów dla gwintów w zależności od materiału, z jakiego są wykonane. W przypadku stali węglowej, moment dokręcania 67 Nm jest zgodny z wymaganiami, natomiast inne wartości mogą być stosowane dla innych typów materiałów, co podkreśla znaczenie znajomości specyfikacji technicznych. Właściwe dobieranie momentów dokręcania jest kluczowe w inżynierii mechanicznej i ich ignorowanie może prowadzić do znacznych konsekwencji w działaniu mechanizmów.
