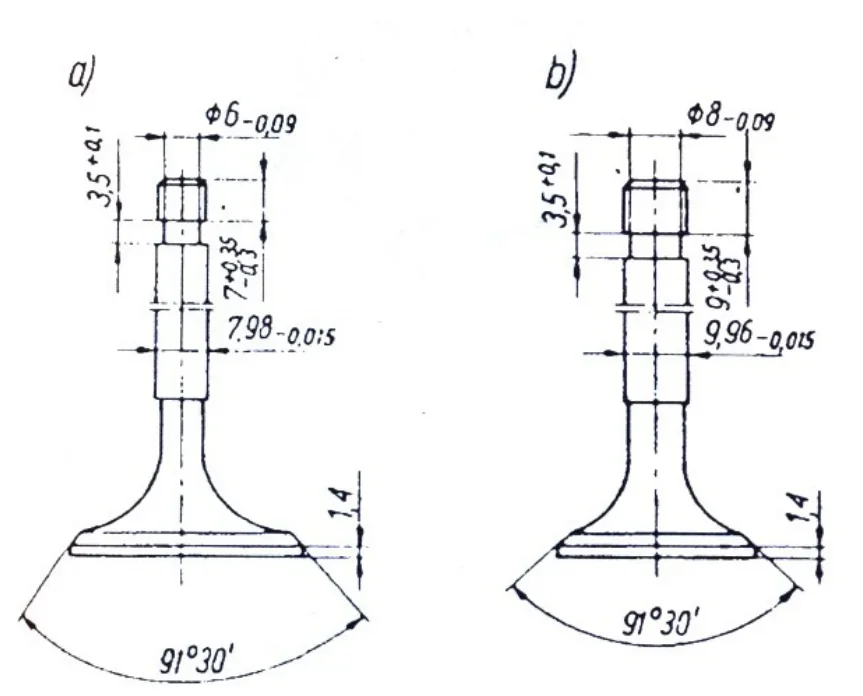

Z rysunku wynika, że średnica konstrukcyjna szyjki trzonka zaworu ssącego (w miejscu współpracy z zamkiem) wynosi
A. 7,98-0,015
B. 6-0,09
C. 9,96-0,015
D. 8-0,09
Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.02-X-18.01).
Poprawna odpowiedź to 6-0,09, ponieważ wynika ona bezpośrednio z analizy rysunku konstrukcyjnego. Średnica konstrukcyjna szyjki trzonka zaworu ssącego w miejscu współpracy z zamkiem musi spełniać określone normy techniczne dotyczące dopasowania i szczelności. Wartość 6-0,09 oznacza, że średnica wynosi 6 mm z tolerancją -0,09 mm, co jest zgodne z praktykami inżynierskimi, gdzie precyzyjne dopasowanie elementów jest kluczowe dla ich funkcjonowania. W przypadku zaworów ssących, odpowiednia średnica jest niezbędna do zapewnienia efektywności przepływu gazów, co wpływa na osiągi silnika. Zastosowanie precyzyjnych wymiarów jest zgodne z normami ISO 286, które określają tolerancje wymiarowe dla elementów mechanicznych. Takie podejście zapewnia optymalizację procesu produkcyjnego oraz minimalizację ryzyka awarii w działaniu silnika.
Wartości, które nie odpowiadają średnicy konstrukcyjnej szyjki trzonka zaworu ssącego, mogą wprowadzać w błąd, szczególnie gdy są interpretowane w kontekście precyzyjnych wymiarów mechanicznych. Odpowiedzi takie jak 9,96-0,015, 8-0,09 oraz 7,98-0,015 sugerują zbyt duże średnice, które nie są zgodne z wymaganiami dla tego konkretnego zastosowania. Dla konstrukcji mechanicznych niezwykle istotne jest, aby tolerancje wymiarowe były ściśle przestrzegane, co z kolei wpływa na wydajność i niezawodność całego systemu. W przypadku zaworów ssących, nadmierna średnica mogłaby prowadzić do problemów z uszczelnieniem i przepływem powietrza, co z kolei negatywnie wpływa na osiągi silnika. Ponadto, stosowanie błędnych tolerancji prowadzi do powstawania nieprawidłowych luzów pomiędzy elementami, co może skutkować zwiększonym zużyciem i awarią. W praktyce inżynierskiej, kluczowe jest stosowanie jednolitych standardów w wymiarowaniu, takich jak normy ISO, które wyznaczają precyzyjne zasady dotyczące tolerancji wymiarowych. Niezrozumienie tych zasad może prowadzić do błędnych wniosków podczas projektowania lub oceny elementów mechanicznych.
