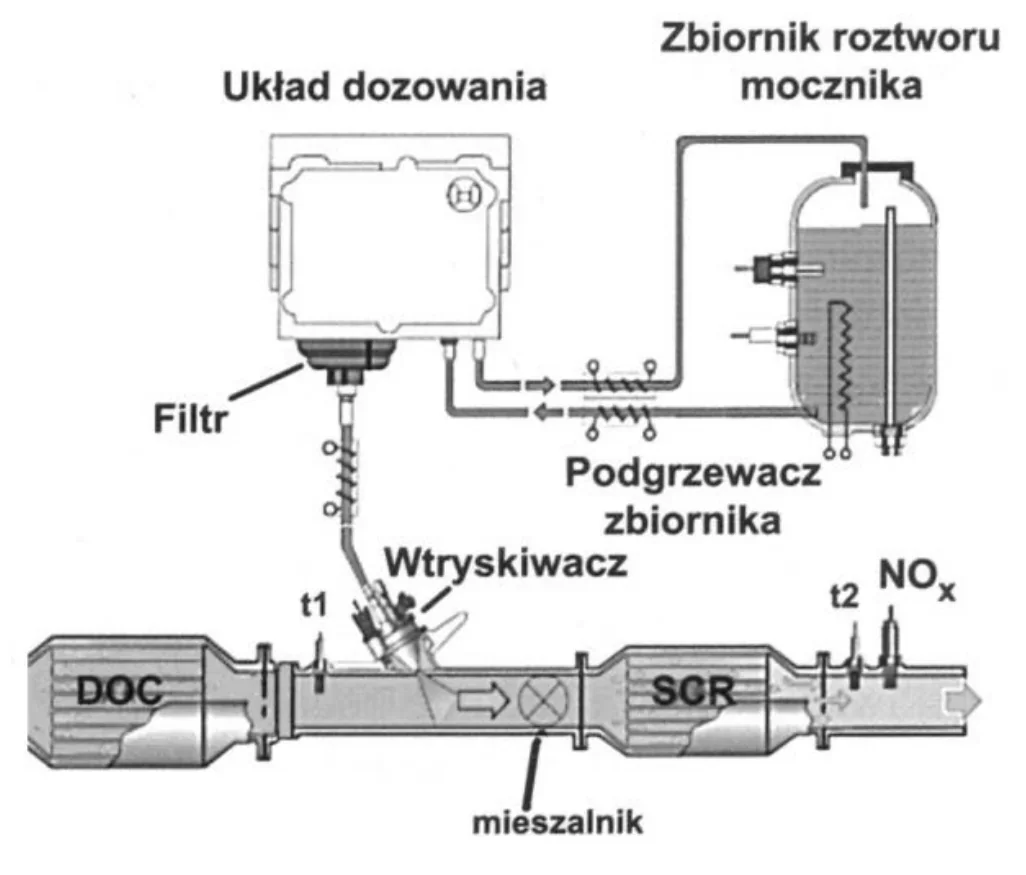

Elementy silnika spalinowego pokazane na rysunku należą do układu
A. chłodzenia.
B. wydechowego.
C. zasilania.
D. wtryskowego.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.01-X-16.05).
Wybrana odpowiedź, dotycząca układu wydechowego, jest poprawna, ponieważ elementy przedstawione na schemacie odnoszą się do technologii SCR (Selective Catalytic Reduction), która ma kluczowe znaczenie w redukcji emisji tlenków azotu (NOx) w silnikach spalinowych. Układ ten wykorzystuje roztwór mocznika (AdBlue) do przekształcania szkodliwych gazów w mniej szkodliwe substancje. Wtryskiwacz mocznika, mieszalnik i układ dozowania są fundamentalnymi składnikami układu wydechowego, który jest zgodny z aktualnymi normami emisji spalin, takimi jak Euro 6. Stosowanie technologii SCR jest nie tylko wymogiem prawnym, ale również standardem w branży, który pomaga producentom pojazdów spełniać rosnące wymagania ochrony środowiska. Przykładem zastosowania tej technologii są nowoczesne samochody osobowe i ciężarowe, które zyskały na wydajności dzięki zastosowaniu układów wydechowych z technologią SCR, co przyczynia się do znacznego zmniejszenia emisji szkodliwych substancji.
Wybór odpowiedzi związanej z układem chłodzenia, zasilania lub wtryskowego jest błędny, ponieważ nie odnosi się do kluczowych funkcji przedstawionych elementów silnika spalinowego. Układ chłodzenia ma na celu utrzymanie optymalnej temperatury pracy silnika, co jest realizowane przez takie komponenty jak chłodnica, pompa wody oraz termostat. Elementy te nie mają związku z procesem redukcji tlenków azotu, który jest kluczowy dla funkcji układu wydechowego. Układ zasilania natomiast zajmuje się dostarczaniem mieszanki paliwowo-powietrznej do cylindrów silnika, co również nie jest związane z przedstawionymi elementami. Wtryskowy układ również odnosi się do dostarczania paliwa, co nie ma miejsca w kontekście układu SCR. Typowym błędem jest nieprawidłowe zrozumienie funkcji poszczególnych układów silnika, co prowadzi do zamieszania między różnymi komponentami. Ważne jest, aby rozumieć, że każdy z tych układów pełni odmienną rolę i ich właściwe zrozumienie jest kluczowe dla diagnostyki i serwisowania silników spalinowych. Dysponowanie wiedzą na temat precyzyjnego działania układów silnikowych jest niezbędne do efektywnego zarządzania emisją i wydajnością pojazdów zgodnie z obowiązującymi normami i praktykami inżynieryjnymi.
