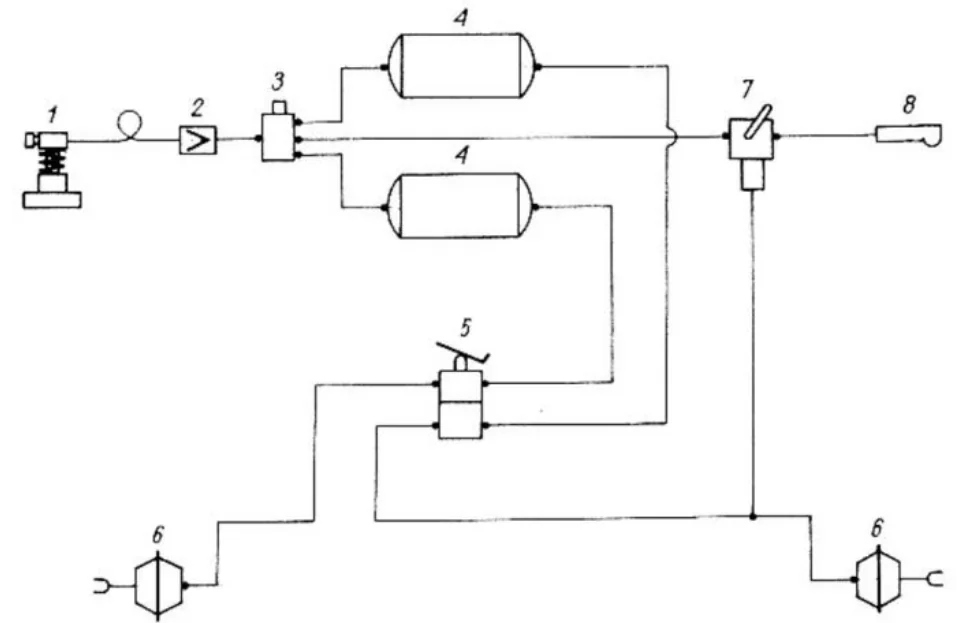

Jaki układ hamulcowy przedstawia schemat, jeżeli nr 4 to zbiornik powietrza, a nr 8 to złącze przyczepy?
A. Jednoobwodowy z jednoprzewodowym połączeniem z układem hamulcowym przyczepy.
B. Dwuobwodowy z jednoprzewodowym połączeniem z układem hamulcowym przyczepy.
C. Dwuobwodowy z dwuprzewodowym połączeniem z układem hamulcowym przyczepy.
D. Jednoobwodowy z dwuprzewodowym połączeniem z układem hamulcowym przyczepy.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz M.01-X-16.01).
Poprawna odpowiedź to dwuobwodowy z jednoprzewodowym połączeniem z układem hamulcowym przyczepy, co jest istotnym rozwiązaniem w nowoczesnych systemach hamulcowych. W dwuobwodowym układzie hamulcowym każdy obwód działa niezależnie, co zwiększa bezpieczeństwo podczas hamowania. W przypadku awarii jednego z obwodów, drugi nadal funkcjonuje, co minimalizuje ryzyko całkowitej utraty hamulców. W sytuacji, gdy zbiornik powietrza (nr 4) jest wspólny dla obu obwodów, system ten zapewnia równomierne ciśnienie, co jest kluczowe dla prawidłowego działania układu. Jednoprzewodowe połączenie z układem hamulcowym przyczepy wskazuje na bezpośrednie połączenie hamulców przyczepy z jednym układem, co jest zgodne z wymaganiami branżowymi zapewniającymi prostotę i efektywność. Tego typu rozwiązania są powszechnie stosowane w pojazdach ciężarowych i przyczepach, co sprawia, że znajomość ich działania jest niezbędna dla każdej osoby zajmującej się mechaniką pojazdową.
Wybór niewłaściwej odpowiedzi na to pytanie najczęściej wynika z mylnego zrozumienia koncepcji układów hamulcowych, a zwłaszcza sposobów połączenia między układami pojazdu a przyczepą. Odpowiedź sugerująca jednoobwodowy system hamulcowy (jak w przypadku pierwszej lub czwartej opcji) jest błędna, ponieważ nie uwzględnia kluczowego aspektu bezpieczeństwa, jakim jest redundancja. W jednoobwodowym układzie hamulcowym, każdy problem z systemem hamulcowym może prowadzić do całkowitej utraty hamulców, co jest nieakceptowalne w nowoczesnych pojazdach transportowych. Ponadto, dwuprzewodowe połączenie z układem hamulcowym przyczepy (jak w opcji trzeciej lub czwartej) wprowadza dodatkowy element komplikacji, który nie jest zgodny z przedstawionym schematem. Tego rodzaju rozwiązania mogą być stosowane w bardziej skomplikowanych systemach, natomiast w tym przypadku schemat wskazuje na prostsze połączenie, co jest powszechne w standardowych konfiguracjach. Ważne jest, aby zrozumieć, że dwuobwodowe układy hamulcowe, w połączeniu z jednoprzewodowym połączeniem, zapewniają nie tylko prostotę, ale i bezpieczeństwo, co jest kluczowe dla użytkowników pojazdów. Ignorowanie tych zasad może prowadzić do poważnych konsekwencji w codziennym użytkowaniu. Kładąc nacisk na praktyczne aspekty, zrozumienie różnic między tymi układami jest fundamentalne dla prawidłowego funkcjonowania i bezpieczeństwa w transporcie drogowym.
