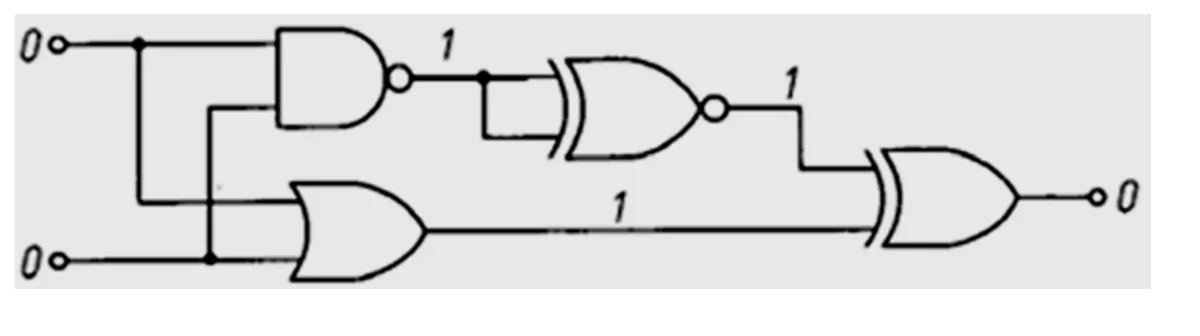

Za pomocą testera sprawdzono stany logiczne na poszczególnych wyjściach bramek, uzyskując wyniki zamieszczone na schemacie. Błędny stan logiczny zarejestrowano na wyjściu bramki
A. ExOR
B. ExNOR
C. OR
D. NOR
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.02-X-16.01).
Stwierdzenie, że błędny stan logiczny zarejestrowano na wyjściu bramki OR, jest prawidłowe. Bramki logiczne są podstawowymi elementami w projektowaniu układów cyfrowych, a każda z nich ma swoje specyficzne funkcje. Bramkę OR można porównać do sytuacji, w której wystarczy, że jeden z warunków jest spełniony, aby uzyskać wynik prawdziwy. W praktyce, jeśli na jej wejścia przychodzą dwa zera, wynik na wyjściu powinien być zero, co jest zgodne z zasadami logiki. Tymczasem na rysunku widzimy, że na wyjściu bramki OR pojawia się jedynka, co jest sprzeczne z jej zasadą działania. W zastosowaniach przemysłowych i projektowych warto pamiętać o dokładnym sprawdzaniu i testowaniu układów, aby uniknąć takich niezgodności. Moim zdaniem, zrozumienie działania bramek logicznych to kluczowy etap w nauce elektroniki cyfrowej, a takie błędy mogą prowadzić do poważniejszych problemów w bardziej złożonych systemach.
Rozważając dlaczego pozostałe odpowiedzi są niepoprawne, warto zrozumieć, jak działają poszczególne bramki logiczne. Bramki NOR, ExNOR i ExOR mają różne funkcje, które są kluczowe w różnych aspektach obliczeń logicznych. Bramki NOR działają jako odwrotność bramki OR – zwracają zero, chyba że wszystkie wejścia są zerem, co daje wynik jeden. W tej sytuacji, gdyby to bramka NOR miała problemy, zobaczylibyśmy niezgodność z tą zasadą, co jednak nie ma miejsca. Bramki ExNOR i ExOR są bardziej złożone i używane w sytuacjach, gdzie potrzebne jest porównanie równości lub różnicy między bitami. ExNOR zwraca jeden, gdy liczba jedynek na wejściach jest parzysta, a ExOR zwraca jeden, gdy liczba jedynek jest nieparzysta. W praktyce, błędna identyfikacja problemu w tych bramkach często wynika z niezrozumienia ich specyficznych funkcji. Często ludzie mylnie identyfikują błędy, nie uwzględniając kontekstu i specyfikacji działania tych bramek, co prowadzi do nieporozumień w analizie układów logicznych.
