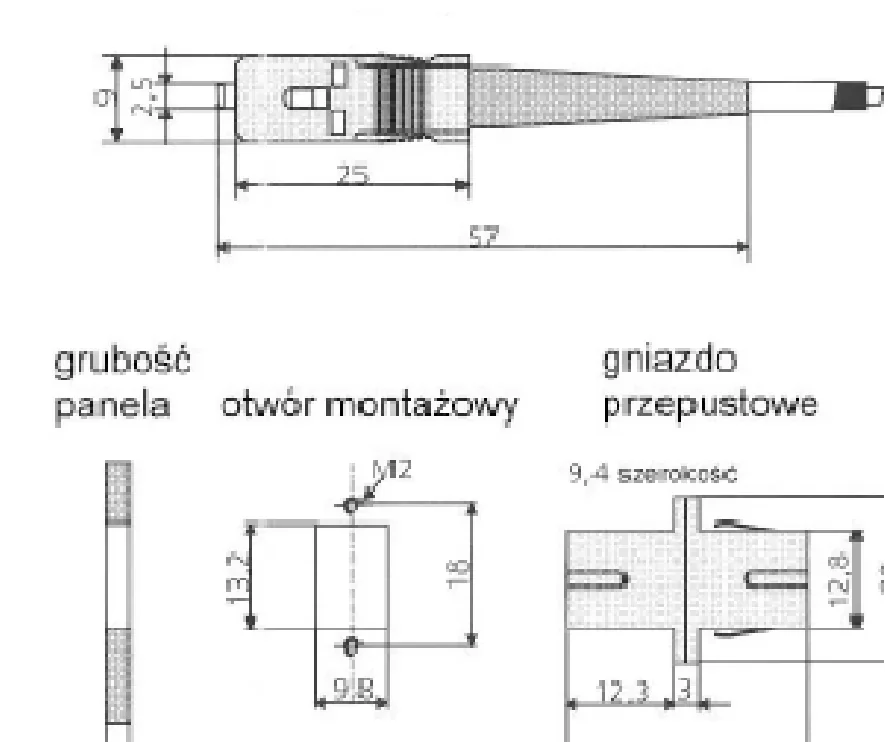

Na rysunkach przedstawiono budowę światłowodowego złącza typu
A. FC
B. LC
C. SC
D. E2000
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.01-X-14.05).
Światłowodowe złącze typu SC, czyli Subscriber Connector, jest jednym z najczęściej używanych złączy w technologii światłowodowej. Jego prostota montażu i demontażu sprawia, że jest bardzo popularne w instalacjach telekomunikacyjnych i sieciach danych. SC wykorzystuje mechanizm push-pull, co znacznie ułatwia jego użycie w miejscach trudno dostępnych. Typowe dla tego złącza jest kwadratowy obudowa złącza, która zapewnia stabilne połączenie i minimalizuje ryzyko przesunięcia się w trakcie użytkowania. To złącze ma również niski współczynnik odbicia, co jest kluczowe dla zapewnienia wysokiej jakości sygnału w sieciach światłowodowych. SC jest zgodne ze standardami IEC i TIA, co czyni je uniwersalnym rozwiązaniem w skalowalnych systemach. Moim zdaniem, jeśli planujesz instalację, to dobrze jest wziąć pod uwagę SC, zwłaszcza jeśli zależy Ci na prostocie i niezawodności.
Złącze E2000, mimo że jest dosyć zaawansowane technologicznie, nie pasuje do opisu zawartego na rysunku. To złącze posiada unikalną klapkę ochronną, która automatycznie zakrywa koniec ferruli, co zapobiega uszkodzeniom i zabrudzeniom. Jest bardziej zaawansowane niż SC, ale rzadziej stosowane z powodu wyższych kosztów. Z kolei złącze LC, które jest mniejsze i bardziej kompaktowe, zazwyczaj używane jest w aplikacjach wymagających większej gęstości portów, jak np. centra danych, ale również nie pasuje do opisu przedstawionego na rysunku. Złącze FC, znane z gwintowanego mocowania, daje bardzo stabilne połączenie, często stosowane w urządzeniach pomiarowych, ale ponownie nie odpowiada opisowi. Typowe błędy w rozpoznawaniu złączy wynikają z podobieństw w konstrukcjach, ale kluczowe jest zwrócenie uwagi na mechanizm mocowania i kształt obudowy złącza. SC wyróżnia się właśnie prostym mechanizmem push-pull i kwadratową obudową, co można łatwo rozpoznać na rysunku.
