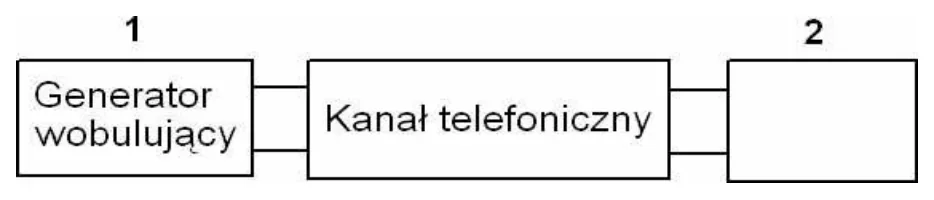

Który przyrząd należy zastosować w układzie do badania charakterystyk przenoszenia kanału telefonicznego, w miejscu oznaczonym na schemacie cyfrą 2?
A. Oscyloskop.
B. Selektywny miernik poziomu.
C. Poziomoskop.
D. Szerokopasmowy miernik poziomu.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.02-X-18.06).
Wybór poziomoskopu jako właściwego przyrządu do badania charakterystyk przenoszenia kanału telefonicznego jest trafny. Poziomoskop, znany również jako miernik poziomu sygnału, to urządzenie specjalistyczne stosowane do dokładnego pomiaru poziomu sygnałów w różnego rodzaju kanałach transmisyjnych. Przy badaniu kanałów telefonicznych istotne jest mierzenie, jak sygnał przesyłany przez kanał jest wzmacniany lub osłabiany. Poziomoskop pozwala na precyzyjne określenie tego parametru, co jest kluczowe dla zapewnienia prawidłowego działania całego systemu komunikacyjnego. W praktyce, poziomoskop pozwala na monitorowanie jakości transmisji i wykrywanie ewentualnych zniekształceń lub strat sygnału. Dzięki temu można wprowadzać korekty, które poprawią jakość przesyłu danych. W branży telekomunikacyjnej stosowanie odpowiednich narzędzi pomiarowych, takich jak poziomoskop, jest standardem, co zapewnia utrzymanie wysokiej jakości usług. Poziomoskop jest zatem nieocenionym narzędziem w procesach diagnostycznych i konserwacyjnych systemów telekomunikacyjnych. Warto zaznaczyć, że dzięki niemu można także testować różne warunki obciążenia kanału, co jest niezwykle ważne przy rozbudowie infrastruktury sieciowej.
Wybór oscyloskopu, szerokopasmowego miernika poziomu czy selektywnego miernika poziomu do badania charakterystyk przenoszenia kanału telefonicznego może być mylący, ale zrozumienie ich funkcji pomoże uniknąć błędów. Oscyloskop służy głównie do wizualizacji sygnałów w czasie rzeczywistym, co jest przydatne w analizie kształtu fal, ale niekoniecznie w kontekście pomiaru poziomu sygnału w kanałach telekomunikacyjnych. Szerokopasmowy miernik poziomu daje ogólne pojęcie o poziomach sygnałów w szerokim zakresie częstotliwości, co jest bardziej odpowiednie w innego rodzaju analizach, takich jak badania emisji elektromagnetycznych. Natomiast selektywny miernik poziomu pozwala na dokładne mierzenie sygnałów w określonych pasmach częstotliwości, co może być przydatne w analizie interferencji, ale nie jest najefektywniejszym narzędziem do ogólnych pomiarów charakterystyk kanału telefonicznego. Typowym błędem jest myślenie, że każde narzędzie pomiarowe jest uniwersalne, jednak każdy ma swoje specyficzne zastosowanie i ograniczenia. Właściwy dobór sprzętu pomiarowego jest kluczowy dla uzyskania precyzyjnych wyników, co jest niezbędne w profesjonalnym podejściu do analizy systemów telekomunikacyjnych. Zrozumienie różnic w funkcjach i zastosowaniach tych urządzeń pozwala na lepsze przygotowanie i efektywne przeprowadzenie badań.
