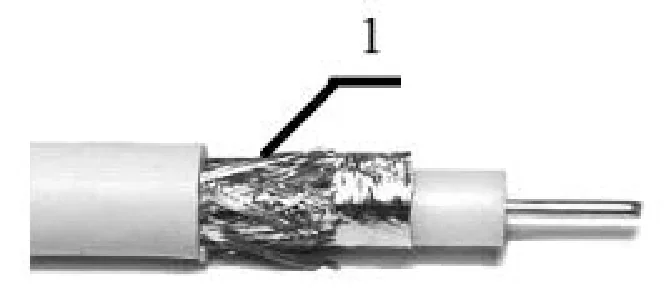

Która część kabla koncentrycznego jest oznaczona cyfrą 1?
A. Izolacja wewnętrzna.
B. Izolacja zewnętrzna.
C. Żyła.
D. Ekran.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.09-X-15.05).
Ekran w kablu koncentrycznym to kluczowy element, który pełni funkcję ochronną i zapewnia ekranowanie sygnału przed zakłóceniami elektromagnetycznymi. Dzięki niemu sygnał przesyłany przez żyłę centralną jest lepiej zabezpieczony przed wpływem zewnętrznych czynników, co poprawia jakość transmisji. Ekran, najczęściej wykonany z metalu, jak plecionka miedziana lub folia aluminiowa, pełni funkcję dodatkowej warstwy przewodzącej, która pomaga w uziemieniu i redukcji zakłóceń. W praktycznych zastosowaniach, takich jak instalacje telewizyjne, internetowe czy systemy monitoringu, ekran odgrywa kluczową rolę w zapewnieniu stabilności i niezawodności sygnału. Standardy branżowe, takie jak RG-6 czy RG-59, określają szczegółowo parametry ekranowania, co jest istotne przy wyborze odpowiedniego kabla do danego zastosowania. Z mojego doświadczenia wynika, że dobrze dobrany ekran to podstawa w budowie wydajnych systemów telekomunikacyjnych, szczególnie w środowiskach o wysokim poziomie zakłóceń.
Zrozumienie budowy kabla koncentrycznego jest kluczowe dla prawidłowej jego identyfikacji i użycia. Żyła centralna to element odpowiedzialny za przesyłanie sygnału, otoczona jest izolacją wewnętrzną, która zapobiega zwarciom z ekranem. Izolacja zewnętrzna chroni cały kabel przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych. Często mylnie sądzi się, że izolacja wewnętrzna lub zewnętrzna mogą pełnić rolę ekranowania, co jest błędne, gdyż ich funkcje są odrębne i skupiają się na ochronie strukturalnej, a nie na zabezpieczeniu sygnału. Typowym błędem jest również mylenie ekranu z żyłą, co wynika z braku świadomości o funkcji każdej z tych warstw. Ekran, będący przewodnikiem, działa jak tarcza przeciw zakłóceniom elektromagnetycznym, co jest kluczowe w środowiskach narażonych na takie interferencje. Praktyka pokazuje, że w instalacjach, gdzie występują wysokie częstotliwości, prawidłowo dobrany ekran jest niezbędny, co potwierdzają standardy takie jak ISO/IEC 11801. Zaniedbanie tego aspektu prowadzi do znacznych strat sygnału i problemów z jakością transmisji.
