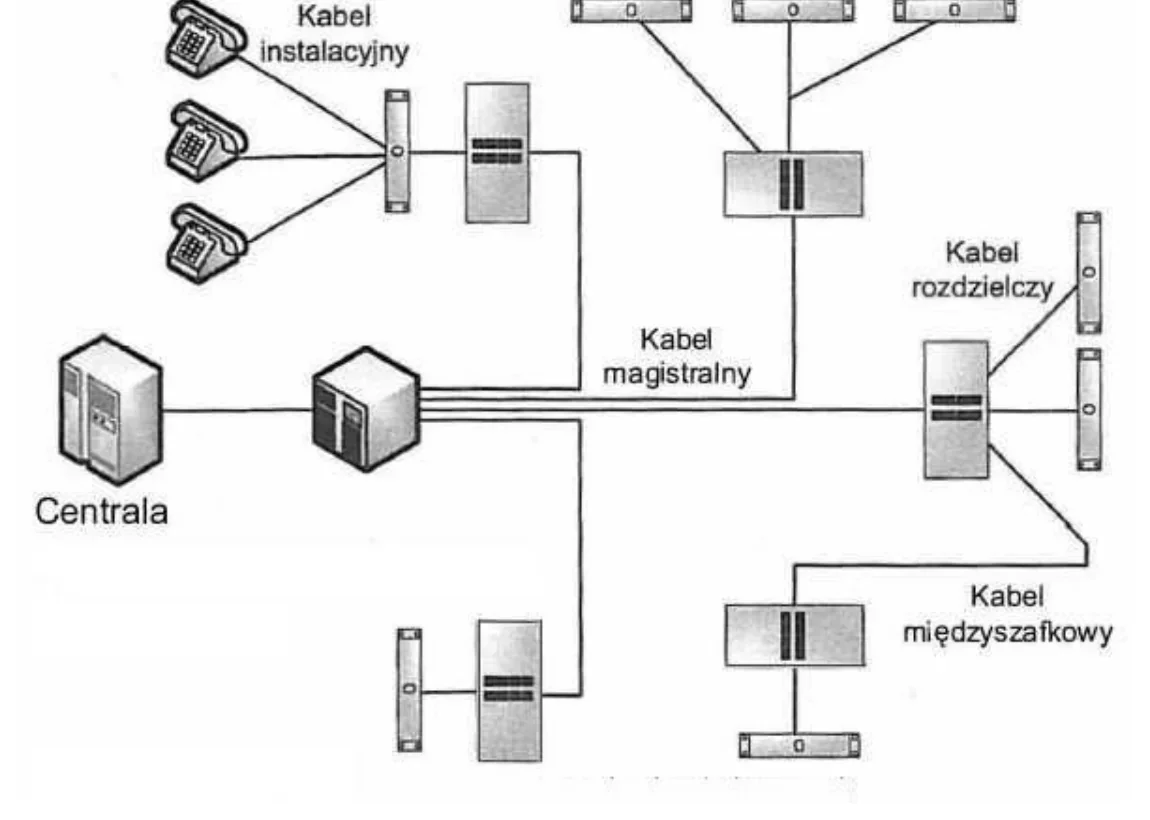

Na rysunku przedstawiono fragment struktury sieci
A. UMTS
B. PSTN
C. GSM
D. MAN
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.02-X-18.06).
Struktura ukazana na rysunku to sieć PSTN, czyli Public Switched Telephone Network. To tradycyjna sieć telefoniczna, która używa technologii komutacji łączy do przesyłania rozmów głosowych. Widzimy tu centralę telefoniczną, kable instalacyjne, magistralne oraz rozdzielcze, co jest charakterystyczne dla tej sieci. PSTN odgrywa kluczową rolę w telekomunikacji, zapewniając stabilne połączenia głosowe na całym świecie. Dzięki zastosowaniu kabli miedzianych, sygnał jest przekazywany analogowo, co jest bardzo niezawodne i sprawdzone przez lata. Ciekawostką jest, że mimo rozwoju technologii VoIP, PSTN wciąż jest szeroko wykorzystywana, zwłaszcza w rejonach o słabym dostępie do nowoczesnych technologii internetowych. Standardy PSTN, jak SS7 i ISDN, nadal są podstawą wielu systemów telekomunikacyjnych, zapewniając wysoką jakość i bezpieczeństwo transmisji. To sieć, która mimo swojego wieku, nadal jest filarem komunikacji.
Analizując rysunek, łatwo pomylić prezentowaną strukturę z technologiami jak MAN, UMTS czy GSM. Jednak każda z tych opcji różni się znacząco pod względem funkcjonalności i zastosowania. MAN, czyli Metropolitan Area Network, to sieć lokalna, często wykorzystująca szybkie połączenia światłowodowe do łączenia różnych lokalizacji w obrębie jednego miasta. Jest to bardziej nowoczesna technologia, nieodpowiadająca przedstawionym na rysunku komponentom telekomunikacyjnym, jak centrale i kable miedziane. Z kolei UMTS i GSM to technologie komórkowe. UMTS, będący częścią standardu 3G, i GSM, jako technologia 2G, służą do bezprzewodowej transmisji danych i rozmów głosowych. Obie opierają się na infrastrukturze stacji bazowych i nie mają central telefonicznych typowych dla PSTN. Wybierając odpowiedź, warto zwrócić uwagę na specyficzne elementy sieci PSTN, takie jak centralne okablowanie i struktura połączeń, co odróżnia ją od tych nowoczesnych, bezprzewodowych systemów. Typowym błędem jest zakładanie, że każda infrastruktura kablowa jest z automatu częścią nowoczesnych technologii, ale tradycyjne sieci miedziane wciąż pełnią ważną rolę w telekomunikacji.
