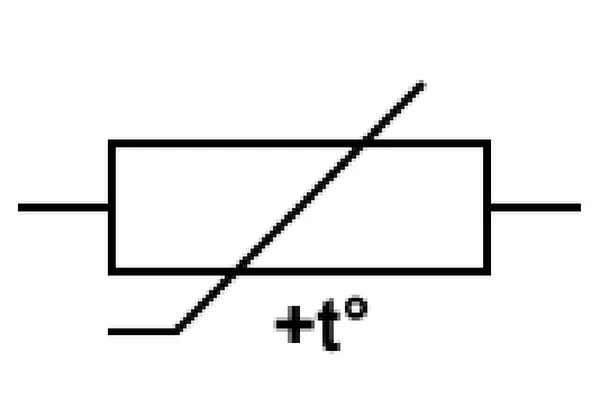

Którą funkcję w ochronniku linii transmisyjnej spełnia element, którego symbol pokazany został na ilustracji, jeżeli zostanie on połączony szeregowo z żyłą linii transmisyjnej?
A. Tłumi składową stałą sygnału.
B. Zabezpiecza przed porażeniem prądem elektrycznym.
C. Chroni przed wysokim napięciem.
D. Ogranicza natężenie prądu.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.09-SG-23.01).
Element pokazany na ilustracji to termistor, który jest używany do ograniczania natężenia prądu. Termistory NTC (o ujemnym współczynniku temperaturowym) zmniejszają swoją rezystancję wraz ze wzrostem temperatury. Dzięki temu, gdy linia transmisyjna się nagrzewa, termistor zapewnia dodatkową ochronę, obniżając prąd. W praktyce znajduje zastosowanie w ochronie przed przeciążeniem prądowym i w rozruchu silników, gdzie ogranicza prąd rozruchowy. Zastosowanie termistorów jest zgodne z profesjonalnymi praktykami, szczególnie w urządzeniach, które wymagają stabilnej pracy przy zmiennych warunkach temperaturowych. Warto pamiętać, że właściwy dobór termistora wymaga zrozumienia charakterystyki prądu i temperatury w danym systemie. Według praktyk branżowych, takie urządzenia są kluczowe tam, gdzie ochrona przed wzrostem temperatury jest istotna, co pomaga uniknąć uszkodzenia podzespołów.
Wybierając odpowiedź inną niż ograniczanie natężenia prądu, można popaść w kilka typowych błędów. Na przykład, twierdzenie, że element tłumi składową stałą sygnału, wskazuje na brak zrozumienia działania termistorów. Termistory nie mają właściwości tłumienia składowych sygnałów stałych; ich rola skupia się na termo-rezystancyjności. Myślenie, że zabezpiecza przed porażeniem, wynika z mylenia ich z urządzeniami takimi jak bezpieczniki. Termistory mogą wpływać na poziom prądu, ale nie są przeznaczone do ochrony ludzi przed porażeniem. Z kolei stwierdzenie, że chroni przed wysokim napięciem, jest nieporozumieniem, ponieważ ochrona przed przepięciami to domena warystorów czy iskierników. Termistor koncentruje się na regulacji prądu w kontekście cieplnym, a błędne przypisywanie mu innych funkcji pokazuje, jak ważne jest zrozumienie specjalistycznych zastosowań elementów elektronicznych. Często źle zinterpretowane funkcje mogą wynikać z niedokładnej wiedzy o specyfikacjach i charakterystykach poszczególnych komponentów.
