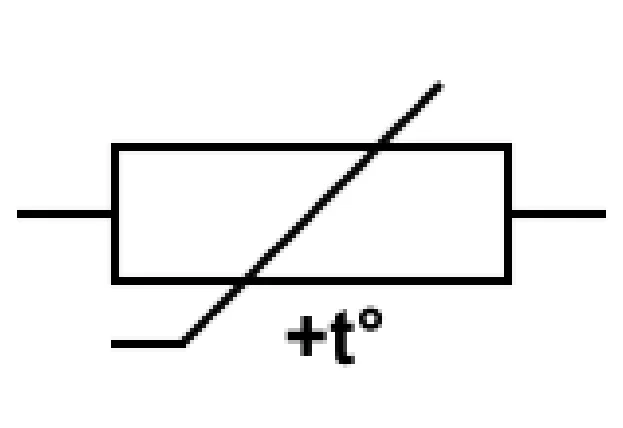

Jaką funkcję w ochronniku linii transmisyjnej spełnia element, którego symbol pokazany został na rysunku, jeżeli zostanie on połączony szeregowo z żyłą linii transmisyjnej?
A. Chroni przed wysokim napięciem.
B. Ogranicza natężenie prądu.
C. Zabezpiecza przed porażeniem prądem elektrycznym.
D. Tłumi składową stałą sygnału.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Odpowiedź, że element ogranicza natężenie prądu, jest trafna. Symbol na rysunku reprezentuje termistor, a dokładniej termistor typu PTC (z dodatnim współczynnikiem temperaturowym). Działa on tak, że przy wzroście temperatury jego opór wzrasta. W praktyce oznacza to, że kiedy prąd płynący przez termistor powoduje wzrost temperatury, opór rośnie, co automatycznie ogranicza przepływ prądu. To bardzo przydatne w ochronie obwodów przed przeciążeniami. Termistory PTC są często stosowane jako zabezpieczenia w różnych urządzeniach elektronicznych, dzięki czemu unikamy uszkodzeń spowodowanych nadmiernym przepływem prądu. Dobre praktyki branżowe zalecają stosowanie takich elementów w miejscach szczególnie narażonych na wahania prądowe, co pozwala na długotrwałą i bezawaryjną pracę urządzeń. W moim doświadczeniu, stosowanie termistorów PTC w ochronie nadprądowej to doskonałe rozwiązanie, które łączy prostotę z efektywnością. To doskonały przykład jak mały komponent może mieć duże znaczenie w bezpieczeństwie całego systemu.
Wybór odpowiedzi tłumiącej składową stałą sygnału może wynikać z mylenia funkcji elementu z kondensatorem w obwodzie. Kondensatory rzeczywiście mogą blokować składową stałą, ale termistor skupia się na ograniczaniu prądu poprzez zmianę oporu. Przypuszczenie, że element chroni przed wysokim napięciem, może sugerować myślenie o warystorach, które reagują na napięcie, a nie na temperaturę jak termistor PTC. Z kolei odpowiedź, że zabezpiecza przed porażeniem prądem elektrycznym, jest bardziej związana z działaniem urządzeń różnicowoprądowych, które wykrywają różnice prądu między przewodami, a nie z termistorami. Częstym błędem jest ogólne założenie, że każdy element ochronny działa w ten sam sposób, co prowadzi do niewłaściwego przypisania funkcji. Termistor PTC działa głównie jako zabezpieczenie przed nadmiernym prądem poprzez kontrolę jego wartości w zależności od temperatury, co jest kluczowe w wielu zastosowaniach elektronicznych. Dlatego, poznanie specyficznych właściwości i zastosowań poszczególnych elementów jest kluczowe dla poprawnego zrozumienia ich działania i wyboru odpowiedniego elementu do ochrony w danym przypadku.
