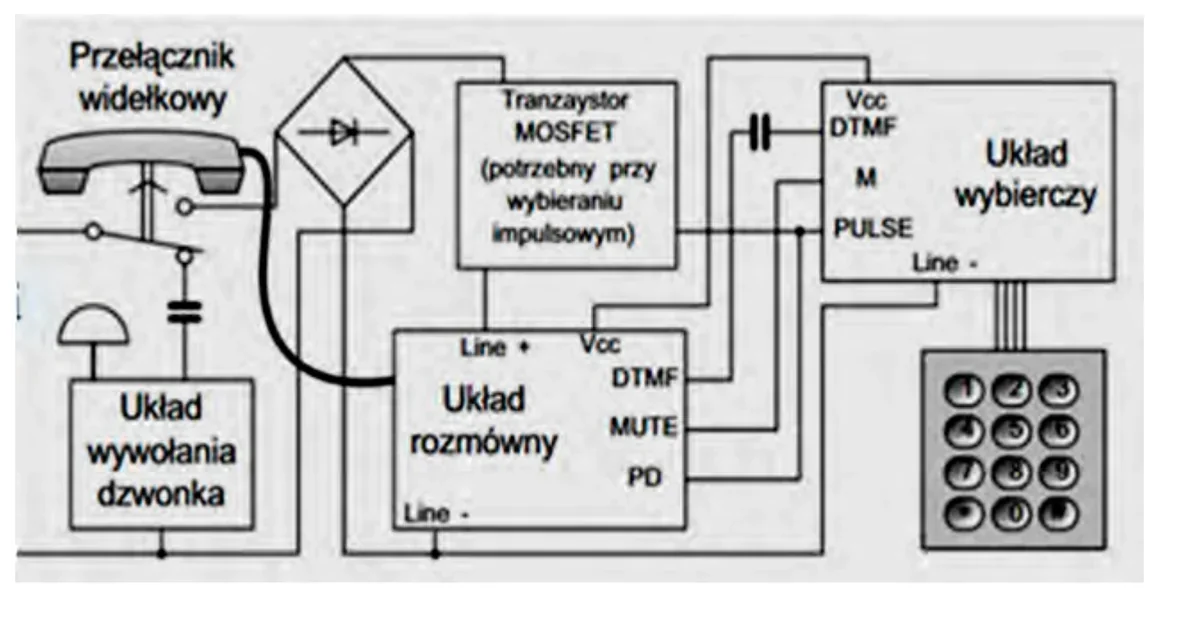

Na rysunku przedstawiono schemat blokowy aparatu telefonicznego. Aby korzystać z funkcji głośnomówiącej należy podłączyć głośnik do układu
A. wybierania impulsowego.
B. rozmównego.
C. wywoływania dzwonka.
D. wybierczego.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.02-X-16.01).
Odpowiedź dotycząca podłączenia głośnika do układu rozmównego jest jak najbardziej prawidłowa. Układ rozmówny to kluczowy komponent telefonu, odpowiedzialny za zamianę sygnałów elektrycznych na dźwiękowe oraz odwrotnie. To właśnie dzięki niemu można prowadzić rozmowy telefoniczne, a jego zastosowanie do funkcji głośnomówiącej jest absolutnie logiczne. W praktyce, taki układ działa na zasadzie wzmacniacza, który przetwarza sygnały z mikrofonu i wysyła je do głośnika, umożliwiając rozmowę bez trzymania słuchawki przy uchu. Standardy technologiczne w telefonii przewidują zastosowanie takich układów w celu poprawy jakości dźwięku oraz zminimalizowania zakłóceń. Co więcej, dobra praktyka w projektowaniu układów elektronicznych zakłada, że układ rozmówny powinien być tak zaprojektowany, aby łatwo integrował się z dodatkowymi funkcjami, jak głośnomówiące, co znacznie zwiększa funkcjonalność aparatu telefonicznego. Dzięki temu użytkownik ma większy komfort i elastyczność w korzystaniu z telefonu. Z mojego doświadczenia wynika, że nowoczesne układy rozmówne są też energooszczędne, co jest dodatkowym plusem w kontekście urządzeń przenośnych.
Zastanówmy się teraz, dlaczego pozostałe odpowiedzi są niewłaściwe. Układ wybierczy to komponent odpowiedzialny za generowanie sygnałów wybierania numeru telefonu. W dawnych aparatach telefonicznych stosowano wybieranie impulsowe lub tonowe (DTMF). Układ wybierczy nie zajmuje się konwersją sygnałów dźwiękowych, więc podłączanie do niego głośnika mija się z celem. Kolejnym często popełnianym błędem jest myślenie, że wybieranie impulsowe może być związane z funkcją głośnomówiącą. W rzeczywistości wybieranie impulsowe to stara metoda wysyłania sygnałów, która nie ma nic wspólnego z obsługą dźwięku. Być może myli się to z nowoczesnymi funkcjami cyfrowymi, jednak takie połączenie nie ma technicznego uzasadnienia. Natomiast układ wywoływania dzwonka to mechanizm odpowiedzialny za generowanie sygnału dzwonienia w telefonie. Podłączanie głośnika do tego obwodu mogłoby ewentualnie zwiększyć głośność dzwonka, ale nie jest to związane z funkcją głośnomówiącą. Typowym błędem jest intuicyjne zakładanie, że skoro układ jest związany z dźwiękiem, to musi być odpowiedni do funkcji głośnomówiącej - co oczywiście nie jest prawdą. Kluczowe jest zrozumienie, że tylko układ rozmówny ma odpowiednią architekturę do obsługi tego typu funkcji.
