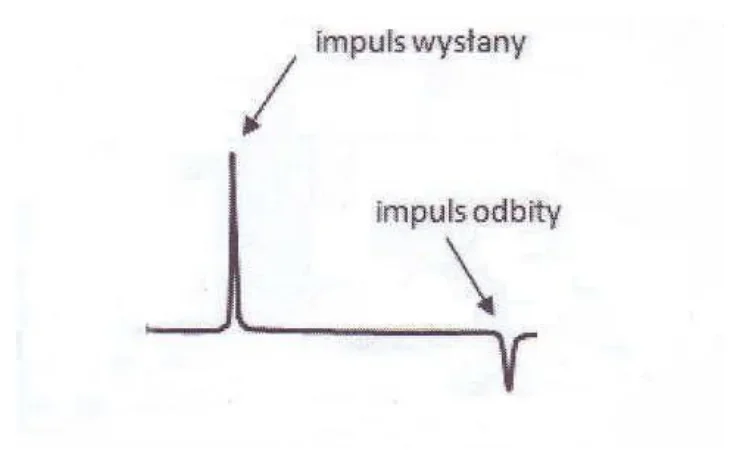

Podczas lokalizacji uszkodzenia linii przy użyciu impulsowego lokalizatora uszkodzeń otrzymano oscylogram przedstawiający impuls wysyłany oraz odbity. Na podstawie oscylogramu można stwierdzić że linia jest
A. zwarta.
B. nieuszkodzona i obciążona na końcu impedancją równą swojej impedancji falowej.
C. przerwana.
D. nieuszkodzona i obciążona na końcu impedancją większą od swojej impedancji falowej.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.02-X-18.06).
Świetnie, linia jest zwarta! Gdy analizujemy oscylogram z lokalizatora uszkodzeń, taki impuls odbity jak na obrazku wskazuje na zwarcie. Impuls odbity ma fazę przeciwną do impulsu wysłanego, co jest charakterystyczne dla zwarcia. W praktyce, takie zwarcia mogą być spowodowane uszkodzeniami izolacji lub mechanicznymi uszkodzeniami przewodu. W branży telekomunikacyjnej, identyfikacja zwarć jest kluczowa, ponieważ mogą prowadzić do całkowitego zaprzestania przesyłu danych. Dlatego ważne jest regularne testowanie i monitorowanie linii. Dzięki lokalizatorom impulsowym, takie uszkodzenia można szybko zlokalizować i usunąć, co minimalizuje przestoje i koszty napraw. Zwróć uwagę, że choć zwarcia są niepożądane, ich wczesne wykrycie znacznie ułatwia utrzymanie sprawności systemu. Standardy takie jak TIA/EIA-568 są często stosowane w celu minimalizacji ryzyka wystąpienia takich uszkodzeń poprzez odpowiednie projektowanie sieci oraz wybór materiałów o wysokiej jakości. W efekcie, dobre praktyki zarządzania siecią zakładają regularne testy i inspekcje w celu wykrycia potencjalnych miejsc uszkodzeń.
Analizując oscylogram lokalizatora uszkodzeń, można wpaść w pułapki myślowe. Zacznijmy od lini nieuszkodzonej i obciążonej impedancją większą od impedancji falowej: taki scenariusz oznaczałby odbicie dodatniego impulsu, co nie pasuje do naszego oscylogramu. Oscylogram pokazuje impuls odbity o przeciwnym znaku, co sugeruje zwarcie, a nie przeryw. W przypadku przerwy w linii, impuls odbity miałby taką samą fazę jak wysłany, ponieważ przerwa powoduje odbicie całkowite. Również opcja z linią nieuszkodzoną i obciążoną impedancją równą impedancji falowej nie pasuje, ponieważ w takim przypadku nie obserwujemy odbicia — linia jest doskonale dopasowana i energia przechodzi bez strat. To typowy błąd, gdy zakłada się, że każda forma odbicia oznacza przerwę: trzeba zwrócić uwagę na znak i amplitudę impulsu odbitego. Dlatego patrzenie na te detale jest kluczowe w testach TDR (Time Domain Reflectometry) i pomaga w dokładnym diagnozowaniu problemów w liniach transmisyjnych.
