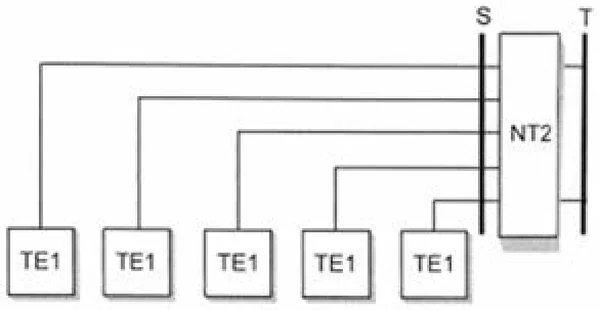

Na podstawie modelu odniesienia dla sieci ISDN możliwe jest zrealizowanie różnych konfiguracji urządzeń na styku S. Rysunek przedstawia układ urządzeń u użytkownika, typu
A. długa magistrala pasywna.
B. konfiguracja gwiaździsta.
C. krótka magistrala pasywna.
D. konfiguracja dwupunktowa.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.02-X-15.01).
Konfiguracja gwiaździsta, którą widzimy na rysunku, jest jednym z popularnych sposobów organizacji urządzeń w sieciach ISDN. W tej konfiguracji każde urządzenie końcowe (TE1) jest podłączone bezpośrednio do węzła centralnego, co zapewnia niezależną komunikację z każdym urządzeniem. To rozwiązanie ma liczne zalety – przede wszystkim umożliwia łatwe diagnozowanie problemów, gdyż usterka w jednym urządzeniu nie wpływa na działanie pozostałych. Gwiaździsta topologia jest szczególnie korzystna w dużych biurach czy instytucjach, gdzie wielość urządzeń wymaga elastyczności i łatwego zarządzania siecią. Standardy ISDN przewidują taką konfigurację jako jedną z efektywnych pod względem organizacyjnym i technicznym, gdyż umożliwia centralne zarządzanie oraz konfigurację połączeń. Współczesne zastosowania mogą obejmować zarówno telekonferencje, jak i zaawansowane systemy komunikacji głosowej i danych. Z mojego doświadczenia wynika, że taka topologia sprawdza się tam, gdzie priorytetem jest niezawodność i łatwość rozbudowy infrastruktury sieciowej.
Kiedy rozważamy różne konfiguracje w sieciach ISDN, możemy natknąć się na kilka błędnych założeń dotyczących topologii sieci. Na przykład długa magistrala pasywna często jest mylona z krótką, co wynika z podobieństwa nazw, ale różnice są istotne. Długa magistrala pasywna odnosi się do sytuacji, gdzie urządzenia są podłączone wzdłuż jednego przewodu, co może powodować problemy z sygnałem na dłuższych dystansach. Z kolei krótka magistrala pasywna jest bardziej kompaktowa i ogranicza te problemy, ale jej zastosowanie jest mniej elastyczne w większych instalacjach. Konfiguracja dwupunktowa to rozwiązanie, które łączy jedynie dwa urządzenia bezpośrednio, co jest znacznie mniej uniwersalne niż gwiaździste połączenie, gdzie każde urządzenie ma dedykowany kanał do węzła centralnego. Często błędnym podejściem jest założenie, że proste połączenie dwóch urządzeń spełni potrzeby większej sieci. W rzeczywistości, wybór konfiguracji powinien być oparty na wymaganiach technicznych i funkcjonalnych dedykowanej infrastruktury. Przy projektowaniu sieci ISDN warto korzystać z dobrze znanych standardów oraz praktyk, aby zapewnić jej niezawodność i łatwość utrzymania. W praktyce, wybór odpowiedniej topologii jest kluczowy dla optymalnego działania sieci, a pomyłki wynikające z niepełnego zrozumienia mogą prowadzić do problemów w realnych zastosowaniach.
