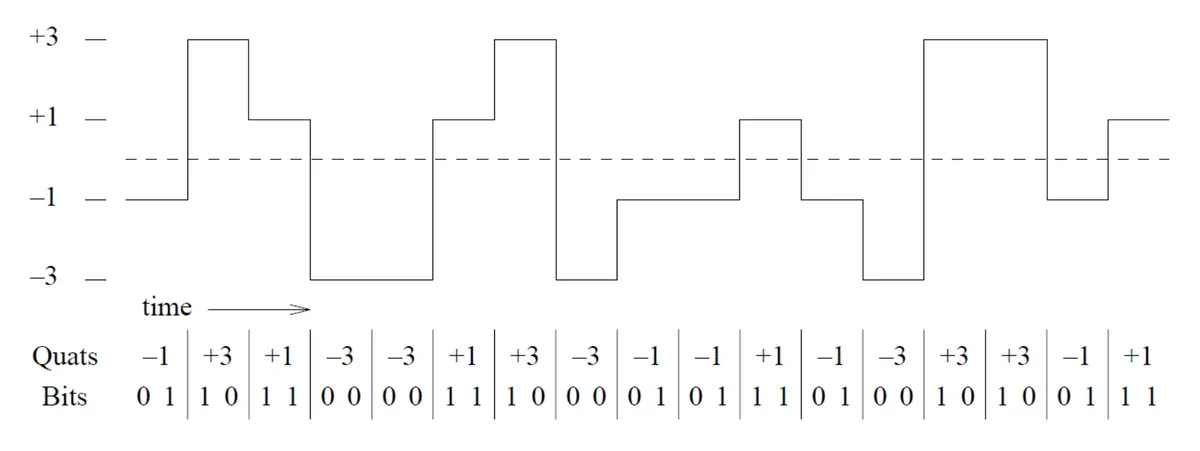

Przedstawiony na rysunku kod 2B1Q stosowany na styku U w sieciach ISDN to przykład modulacji
A. DSB-SC
B. PWM
C. PAM
D. BPSK
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.09-X-19.06).
Odpowiedź PAM jest prawidłowa, ponieważ kod 2B1Q jest przykładem modulacji impulsowo-amplitudowej. W tym przypadku amplituda sygnału jest zmieniana w zależności od wartości danych wejściowych. 2B1Q oznacza '2 Binary 1 Quaternary', co oznacza, że dwa bity binarne są mapowane na jeden z czterech poziomów napięcia. Tego typu modulacja jest używana w systemach ISDN na styku U do przesyłania danych cyfrowych. Dzięki temu możemy efektywnie przesyłać informacje, redukując potrzebną szerokość pasma. W praktyce, PAM jest stosowany nie tylko w telekomunikacji, ale również w technologii audio, jako część procesu przetwarzania sygnału analogowego na cyfrowy. Warto wiedzieć, że PAM jest jednym z podstawowych sposobów modulacji, który staje się bazą dla bardziej zaawansowanych technik, takich jak QAM. W systemach telekomunikacyjnych zastosowanie PAM jest często związane z efektywnością kodowania i dekodowania sygnałów, co jest kluczowe przy projektowaniu wydajnych sieci transmisyjnych. Moim zdaniem, zrozumienie PAM jest kluczowe, jeśli chcesz głębiej zrozumieć inne techniki modulacji.
Zrozumienie, dlaczego inne odpowiedzi są błędne, pomaga w nauce. PWM, czyli modulacja szerokości impulsów, polega na zmianie szerokości impulsu w odpowiedzi na sygnał modulujący. Jest często używana w przetwornikach analogowo-cyfrowych, ale nie ma zastosowania w przypadku kodu 2B1Q. DSB-SC, czyli modulacja z podwójną wstęgą boczną z tłumioną nośną, to technika używana głównie w radiokomunikacji do przesyłania sygnałów audio, nie ma nic wspólnego z sygnałami stosowanymi w ISDN. BPSK, czyli modulacja fazowa z przesunięciem fazy o 180 stopni, to forma modulacji cyfrowej, w której faza fal nośnych jest zmieniana w celu przedstawienia danych cyfrowych. BPSK jest stosowany w systemach komunikacji satelitarnej i nie jest związany z przedstawionym kodem modulacji PAM. Typowym błędem jest mylenie różnych typów modulacji i ich zastosowań. Ważne jest, aby zapamiętać, że każda technika modulacji ma swoje specyficzne zastosowania i właściwości, które determinują jej użycie w określonych warunkach. Dlatego, przy analizie takich pytań, kluczowe jest zrozumienie zastosowania i charakterystyki konkretnej techniki modulacji, aby uniknąć błędnych wniosków.
