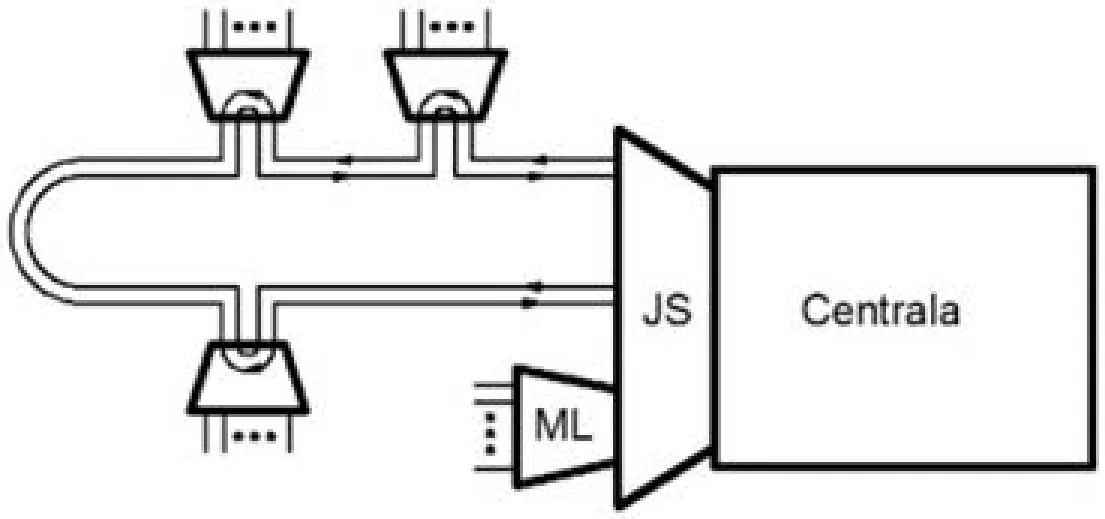

Który koncentrator telekomutacyjny został przedstawiony na schemacie?
A. Koncentrator o strukturze rozproszonej pierścieniowej.
B. Koncentrator oddalony o strukturze scentralizowanej.
C. Koncentrator lokalny o strukturze scentralizowanej.
D. Koncentrator o strukturze rozproszonej gwiaździstej.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.09-X-15.05).
Na tym schemacie mamy do czynienia z koncentratorem o strukturze rozproszonej pierścieniowej. Taka właśnie budowa jest spotykana wszędzie tam, gdzie liczy się niezawodność połączenia oraz możliwość obejścia awarii na którymś odcinku sieci. W praktyce polega to na tym, że terminale lub abonenci są podłączani w układzie pierścienia, dzięki czemu sygnał może dotrzeć do centrali dwiema niezależnymi drogami. To znacznie zwiększa odporność na awarie – jeśli gdzieś linia zostanie przerwana, to komunikacja i tak może być realizowana w przeciwnym kierunku. Bardzo często taki układ stosuje się w większych zakładach przemysłowych, sieciach miejskich, a także w nowoczesnych systemach operatorów telekomunikacyjnych, gdzie ciągłość działania jest kluczowa. Moim zdaniem, dla technika teleinformatyka zrozumienie różnicy pomiędzy scentralizowaną a rozproszoną strukturą ma ogromne znaczenie przy projektowaniu niezawodnych instalacji. Co ciekawe, w standardach branżowych, jak np. ITU-T G.8032 czy Metro Ethernet Forum, układ pierścieniowy jest szczególnie polecany tam, gdzie awaria nie może całkowicie odciąć użytkowników od usług. Dobrą praktyką jest też takie projektowanie, by nawet w czasie modernizacji sieci użytkownicy mieli dostęp do usług, a to właśnie zapewnia pierścień. Z mojego doświadczenia wynika, że raz dobrze przemyślana struktura rozproszona pierścieniowa to mniej problemów w eksploatacji i szybsze wykrywanie uszkodzeń.
Na tym schemacie łatwo się pomylić, bo mamy kilka rodzajów koncentratorów i struktur sieciowych, które – przynajmniej na pierwszy rzut oka – mogą wydawać się do siebie podobne. Koncentrator lokalny o strukturze scentralizowanej to rozwiązanie, gdzie wszystkie abonenty są podłączone bezpośrednio do jednego wspólnego punktu, najczęściej z krótkimi odcinkami linii – nie ma tutaj redundancji, a awaria jednego odcinka czy urządzenia często skutkuje utratą połączeń dla wielu użytkowników. Takie podejście, choć proste, jest dziś rzadko wykorzystywane w większych systemach, bo nie spełnia wymagań niezawodnościowych. Koncentrator oddalony o strukturze scentralizowanej różni się głównie tym, że sam koncentrator jest rozmieszczony w pewnej odległości od centrali, ale nadal całość połączeń skupia się w jednym punkcie – redundancja i możliwość obejścia awarii są tu mocno ograniczone, a ryzyko utraty komunikacji pozostaje wysokie. Jeżeli chodzi o strukturę rozproszoną gwiaździstą, to w praktyce polega ona na tym, że każdy abonent lub podgrupa abonentów jest przyłączona do centrali osobną linią – jest to rozwiązanie wygodne przy małej liczbie użytkowników i krótkich odległościach, jednak kosztowna infrastruktura kablowa i brak odporności na awarie przewodów są poważnymi wadami. W przypadku przedstawionego schematu, błędnym założeniem jest szukanie pojedynczego punktu awarii, bo struktura pierścieniowa – jak pokazuje rysunek – pozwala zachować połączenie nawet w razie przerwania dowolnego odcinka pierścienia. Najczęstszym błędem jest utożsamianie rozproszenia z gwiazdą, podczas gdy w praktyce pierścień stanowi o wiele lepszą ochronę przed awariami. Z mojego doświadczenia wynika, że właściwe rozpoznanie topologii sieci jest kluczowe nie tylko w projektowaniu, ale także w późniejszym serwisowaniu i rozbudowie – dlatego warto dobrze analizować takie schematy i rozumieć, jakie praktyczne skutki ma wybór danej struktury w sieciach telekomunikacyjnych.
