Który kondensator należy zmienić w układzie radiowym przedstawionym na schemacie, jeżeli układ transmituje falę radiową na niewłaściwej częstotliwości?

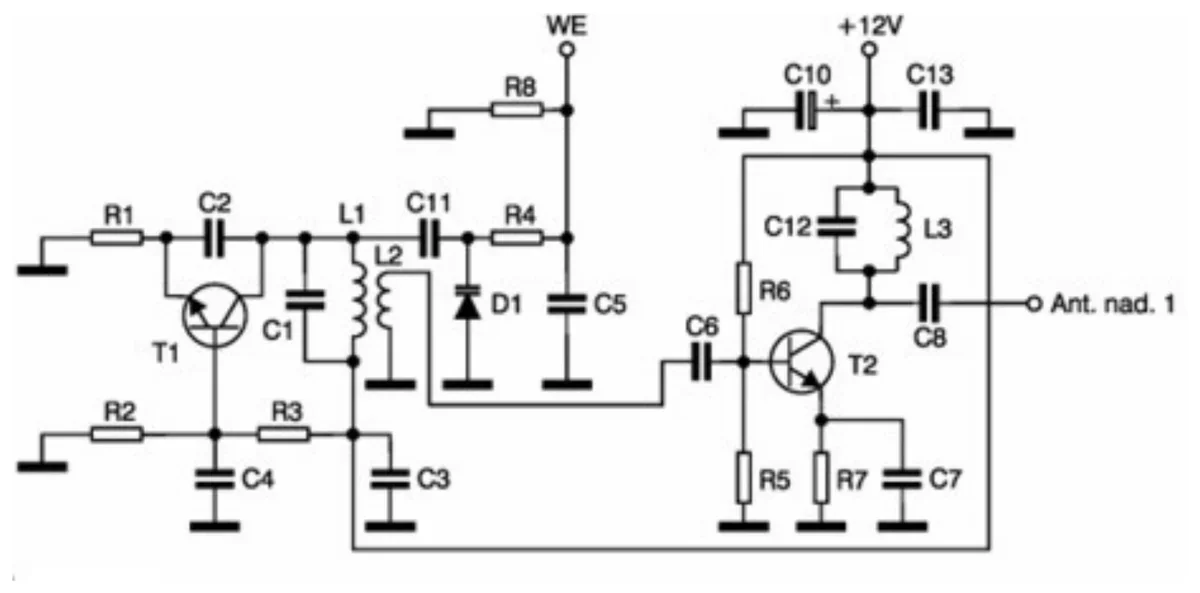

Schemat układu radiowego z tranzystorami T1 i T2, cewkami L1-L3 oraz kondensatorami C1-C13
A. C10 lub C13
B. C3 lub C4
C. C6 lub C8
D. C1 lub C12

Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.01-X-19.01).

Dobór odpowiednich kondensatorów w układzie radiowym jest kluczowy dla prawidłowej pracy nadajnika, zwłaszcza gdy chcemy osiągnąć określoną częstotliwość. W tym przypadku, kondensatory C1 i C12 pełnią istotną rolę w określaniu częstotliwości pracy oscylatora w układzie elektronikowym. To one, w połączeniu z indukcyjnością cewki, tworzą obwód rezonansowy odpowiedzialny za generowanie fal na odpowiedniej częstotliwości. Zmiana któregoś z tych kondensatorów pozwala na przesunięcie częstotliwości pracy całego układu. Praktyczne zastosowanie takiego podejścia widzimy w radiokomunikacji amatorskiej, gdzie dokładne dostrojenie oscylatorów jest niezbędne do pracy w określonych pasmach częstotliwości. Z mojego doświadczenia, zawsze warto zrozumieć rolę poszczególnych elementów w obwodzie, co pozwala na szybką diagnozę i korektę problemów. Dobre praktyki inżynierskie zalecają również używanie kondensatorów o niskiej tolerancji, co zapewnia większą stabilność częstotliwościową.
Wybór nieodpowiednich kondensatorów do zmiany w układzie radiowym często wynika z niezrozumienia ich roli w schemacie. Kondensatory C10 i C13, na przykład, mogą być częścią układu zasilania lub filtrowania, a nie bezpośrednio związane z generowaniem częstotliwości. Ich zmiana nie wpłynie na częstotliwość emitowanej fali radiowej. Podobnie, kondensatory C6 i C8 mogą być związane z buforowaniem sygnałów lub współpracą z elementami aktywnymi, ale nie tworzą obwodu rezonansowego. Często błędnym myśleniem jest założenie, że każdy kondensator w układzie ma wpływ na częstotliwość pracy – nie jest to prawdą. Kondensatory jak C3 i C4 mogą pełnić funkcję odsprzęgania sygnałów lub filtracji i nie mają bezpośredniego wpływu na główną częstotliwość pracy nadajnika. Kluczowe jest zrozumienie, które elementy tworzą obwód rezonansowy, gdyż to one decydują o częstotliwości generowanych sygnałów. W przypadku problemów z częstotliwością, warto skupić się na tych elementach, które wchodzą w skład obwodu rezonansowego.
