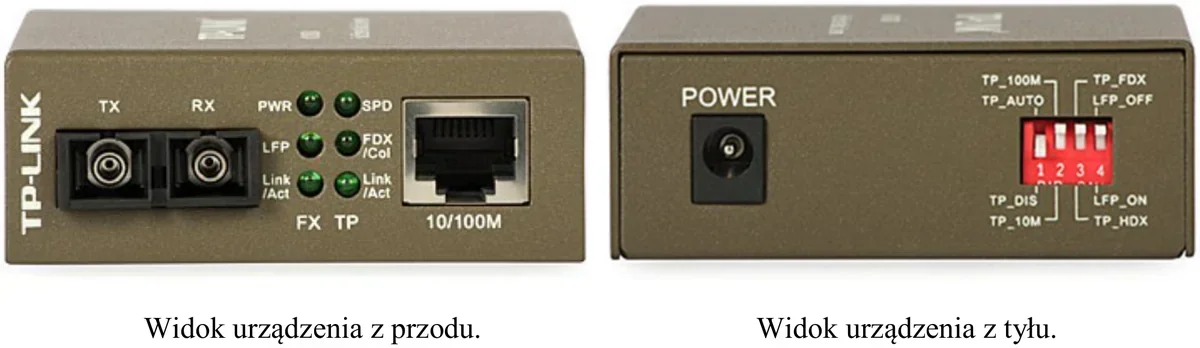

Które kable należy zastosować do podłączenia do sieci transmisyjnych media konwertera, którego panel czołowy i ustawienia przedstawiono na rysunkach?
A. S/FTP i ZW-NOTKSd
B. U/UTP i ZW-NOTKSd
C. U/UTP i W-NOTKSd
D. S/FTP i W-NNOTKSd
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.09-X-18.06).
Świetny wybór! Wybór kabla U/UTP i W-NOTKSd jest zgodny z najlepszymi praktykami dla podłączania media konwertera jak ten przedstawiony na rysunku. Kabel U/UTP, czyli nieekranowana skrętka, jest najczęściej stosowany w sieciach lokalnych ze względu na swoją elastyczność i łatwość użycia. Jest odpowiedni do transmisji do 100 metrów w standardzie 10/100 Mbps, co idealnie pasuje do portu RJ-45 widocznego na urządzeniu. Z kolei kabel światłowodowy W-NOTKSd jest typowym wyborem dla połączeń optycznych, które zapewniają szybki i bezstratny przesył danych na większe odległości. W praktyce pozwala to na integrację różnych segmentów sieci, łącząc na przykład oddzielne budynki. Użycie takich kabli zapewnia stabilność i niezawodność sieci, co jest kluczowe w środowiskach produkcyjnych i firmowych. Warto pamiętać, że dobrze dobrany kabel zmniejsza ryzyko zakłóceń i poprawia jakość połączenia, co z kolei przekłada się na efektywność całej sieci. Kierując się standardami, jak choćby TIA/EIA, zapewniamy sobie długotrwałą i wydajną pracę sieci.
Wybór nieprawidłowych rodzajów kabli może prowadzić do problemów w funkcjonowaniu sieci. Rozważmy dlaczego inne opcje były nieodpowiednie. Po pierwsze, użycie S/FTP, czyli ekranowanej skrętki, nie jest konieczne w większości typowych zastosowań biurowych, chyba że mamy do czynienia z bardzo dużymi zakłóceniami elektromagnetycznymi. Ekranowanie zwiększa koszt i sztywność kabla, co może utrudniać jego instalację w ciasnych przestrzeniach. Co więcej, zastosowanie kabla ZW-NOTKSd zamiast W-NOTKSd może być błędne, gdyż różnią się one strukturą i przeznaczeniem – pierwsza opcja jest mniej popularna w typowych instalacjach sieciowych i może nie pasować do urządzeń w systemie. Użycie nieodpowiednich kabli często wynika z braku świadomości o specyfikacjach technicznych i wymaganiach urządzeń. Upewnienie się, że kabel jest zgodny ze standardami takimi jak TIA/EIA, pozwala na uniknięcie problemów z kompatybilnością i zapewnia optymalną jakość połączenia. Niewłaściwy dobór może prowadzić do zwiększonej liczby błędów w transmisji, co jest szczególnie krytyczne w zastosowaniach wymagających stabilności i niezawodności.
