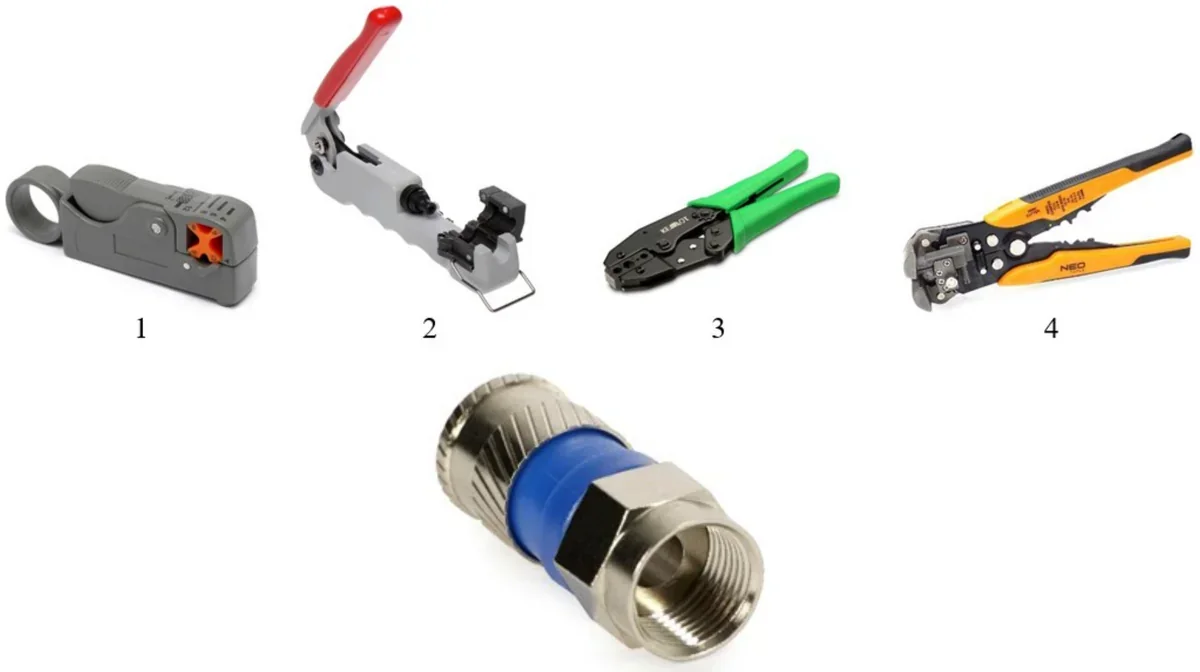

Które narzędzia wykorzystuje się do podłączania kabla koncentrycznego do złącza F przedstawionego na rysunku?
A. 1 i 4
B. 3 i 4
C. 2 i 3
D. 1 i 2
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Do podłączania kabla koncentrycznego do złącza F potrzebujemy dwóch kluczowych narzędzi: ściągacza izolacji i zaciskarki. Ściągacz izolacji (narzędzie oznaczone jako 1) jest niezbędny do odpowiedniego przygotowania końcówki kabla, co obejmuje usunięcie izolacji zewnętrznej oraz precyzyjne dotarcie do oplotu i dielektryka. To kluczowy krok, bo błędne przygotowanie kabla może prowadzić do problemów z przesyłem sygnału. Zaciskarka do złącz F (narzędzie 2) jest używana do solidnego zamocowania złącza na kablu. Dzięki temu połączenie jest trwałe i odporne na uszkodzenia mechaniczne. Stosowanie tych narzędzi zgodnie z dobrą praktyką zapewnia niskie straty sygnału i wysoką jakość instalacji, co jest kluczowe w systemach telewizji kablowej i sieciach szerokopasmowych. Polecam zawsze korzystać z narzędzi wysokiej jakości, które pozwolą na precyzyjne wykonanie każdej instalacji.
Zastosowanie niewłaściwych narzędzi do podłączania kabla koncentrycznego do złącza F może prowadzić do licznych problemów z jakością połączenia i stabilnością sygnału. Narzędzie numer 3, klasyczna zaciskarka do złącz RJ, nie jest przystosowane do złącz F i nie zapewni odpowiedniego zacisku, co może skutkować luźnym połączeniem i stratami sygnału. Z kolei narzędzie numer 4, ściągacz izolacji do przewodów elektrycznych, nie jest zaprojektowane do precyzyjnego ściągania kilku warstw izolacji, oplotu i dielektryka kabla koncentrycznego. Typowym błędem jest także myślenie, że każde narzędzie do ściągania izolacji lub zaciskania będzie pasować do wszystkich typów kabli i złącz. W rzeczywistości różne typy kabli wymagają specyficznych narzędzi. Używanie nieodpowiednich narzędzi prowadzi nie tylko do problemów z jakością połączenia, ale może także uszkodzić kabel, co często skutkuje koniecznością jego wymiany. Dlatego zawsze warto upewnić się, że używamy odpowiednich narzędzi, które są zaprojektowane do danego typu pracy, aby zapewnić trwałe i niezawodne połączenie.
