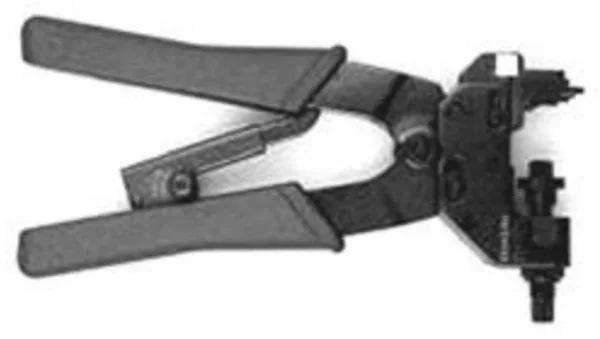

Które narzędzie przedstawiono na rysunku?
A. Uniwersalną zaciskarkę do złącz RJ-45/RJ-12.
B. Narzędzie uderzeniowe D914 Fluke Networks bez wymiennych noży.
C. Zaciskacz do wtyków kompresyjnych F oraz BNC, RG59 i G6U.
D. Nóż do ucinania przewodów.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.02-X-15.05).
Narzędzie, które widzisz na obrazku, to zaciskacz do wtyków kompresyjnych, takich jak F oraz BNC, RG59 i G6U. To kluczowe urządzenie w pracy technika telekomunikacyjnego, szczególnie przy instalacji systemów antenowych czy kablowych. Zaciskacze te są niezwykle precyzyjne i pozwalają na solidne, profesjonalne połączenie przewodów z odpowiednimi złączami. Dzięki niemu można osiągnąć niezawodne połączenia, które minimalizują straty sygnału i poprawiają jakość transmisji. Standardy branżowe, takie jak SCTE (Society of Cable Telecommunications Engineers), podkreślają znaczenie używania właściwych narzędzi do zapewnienia jakości i trwałości instalacji. Ponadto, zastosowanie tego narzędzia w praktyce jest szerokie – od instalacji anten satelitarnych, przez systemy CCTV, po kablowe sieci telewizyjne. Dlatego znajomość jego obsługi jest nieodzowna dla każdego profesjonalisty w branży. Co więcej, regularna konserwacja i kalibracja takich narzędzi jest zalecana, aby utrzymać ich dokładność i wydajność na najwyższym poziomie. Moim zdaniem, każdy technik powinien mieć je w swoim zestawie narzędziowym, bo bez tego ani rusz!
Rozpatrzmy teraz inne opcje, które mogły być mylnie postrzegane jako prawidłowe odpowiedzi. Zacznijmy od uniwersalnej zaciskarki do złącz RJ-45/RJ-12, która jest narzędziem stosowanym głównie w teleinformatyce, do zaciskania końcówek kablowych używanych w sieciach komputerowych. Narzędzie to ma charakterystyczne szczypce, które umożliwiają precyzyjne ułożenie styków kabla w złączu RJ. Jednak jego zastosowanie jest zupełnie inne niż zaciskacza do złączy kompresyjnych. Kolejna propozycja, narzędzie uderzeniowe D914 Fluke Networks, jest przeznaczone do zakończania kabli w panelach krosowych i gniazdach. Działa na zasadzie uderzenia, które osadza przewód we właściwych miejscach. Choć jest kluczowe w telekomunikacji, jego funkcja jest zupełnie inna niż narzędzia kompresyjnego. Ostatnia opcja, nóż do ucinania przewodów, jest podstawowym narzędziem w każdym warsztacie, ale jego zadanie ogranicza się do cięcia kabli, a nie narzucania końcówek. Częstym błędem jest mylenie funkcji tych narzędzi, ponieważ każde z nich ma swoistą specyfikację i zastosowanie. Warto zatem dokładnie poznać funkcje każdego narzędzia, aby móc je właściwie stosować w praktyce.
