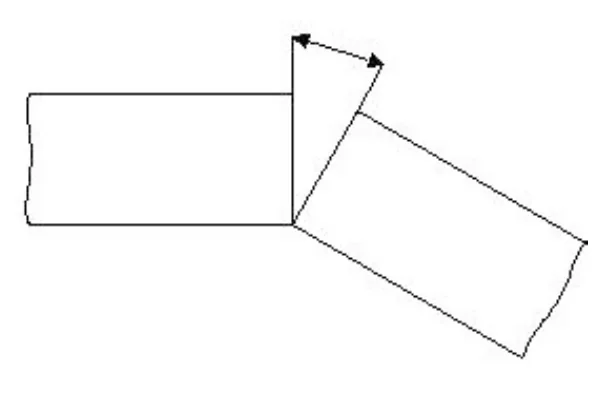

Straty mocy przy przejściu przez złącze są spowodowane błędnym ustawieniem rdzeni światłowodów względem ich osi. Jaka nieprawidłowość jest przedstawiona na rysunku?
A. Nierówności powierzchni włókien.
B. Przerwa między czołami.
C. Przesunięcie poprzeczne osi.
D. Ustawienie kątowe osi.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.01-X-14.05).
Ustawienie kątowe osi to jedna z najczęstszych przyczyn strat mocy w połączeniach światłowodowych. Gdy rdzenie światłowodów nie są idealnie współosiowe, dochodzi do rozpraszania światła i jego częściowego odbicia na styku. To zjawisko jest szczególnie problematyczne przy połączeniach długodystansowych, gdzie każda strata energii sygnału może znacząco wpłynąć na jakość transmisji. W praktyce, aby uniknąć takich problemów, stosuje się precyzyjne narzędzia do spawania światłowodów, które pomagają w dokładnym ustawieniu rdzeni. Dobrze wykonane złącze to klucz do wydajnej sieci światłowodowej. Warto również pamiętać, że normy branżowe określają maksymalne dopuszczalne odchylenia osi, co jest szczególnie ważne przy projektowaniu infrastruktury na dużą skalę. Dzięki tym standardom można osiągnąć optymalną jakość połączeń, minimalizując straty i zapewniając stabilność sygnału.
Straty mocy w połączeniach światłowodowych mogą wynikać z kilku różnych nieprawidłowości. Przesunięcie poprzeczne osi jest jednym z nich, ale ma inny charakter niż ustawienie kątowe. Polega na tym, że rdzenie nie są względem siebie idealnie współosiowe, mimo że ich osie są równoległe. Powoduje to zmniejszenie efektywności transmisji światła na styku, co może być zniwelowane przez precyzyjne dostrojenie mechanizmu łączącego. Przerwa między czołami światłowodów to kolejny problem, który prowadzi do strat przez odbicie i rozpraszanie światła. Jest to często wynikiem niedokładnego cięcia lub złego spasowania elementów złącza. Nierówności powierzchni włókien to również istotna kwestia, ponieważ nawet mikroskopijne defekty mogą znacząco wpłynąć na jakość sygnału, powodując zwiększone tłumienie. Te wszystkie problemy wskazują, jak ważne jest stosowanie odpowiednich technik spawania i łączenia światłowodów oraz regularna kontrola jakości połączeń, co jest standardem w profesjonalnych instalacjach światłowodowych.
