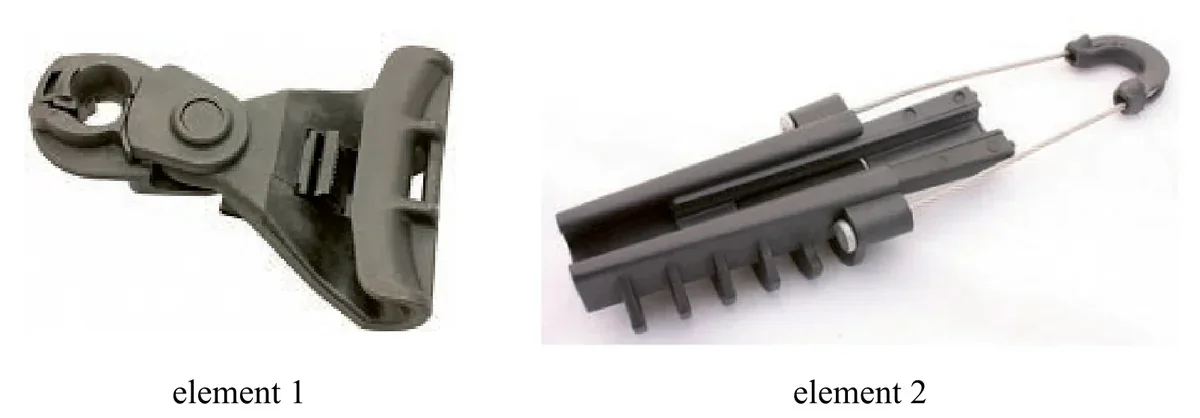

Do podwieszenia kabla pomiędzy trzema słupami należy użyć
A. dwóch elementów 1 i jednego elementu 2.
B. jednego elementu 1 i dwóch elementów 2.
C. trzech elementów 2.
D. trzech elementów 1.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.09-X-15.08).
Aby poprawnie podwiesić kabel pomiędzy trzema słupami, użycie jednego elementu 1 i dwóch elementów 2 jest kluczowe. Element 1 to typowy uchwyt nośny, który jest stosowany na początku linii lub w miejscach, gdzie kabel wymaga solidnego mocowania. Jest on odporny na różne warunki atmosferyczne i zapewnia stabilność całej konstrukcji. Element 2 to uchwyt przelotowy, często używany w punktach pomiędzy słupami, co umożliwia odpowiednie naprężenie kabla bez obciążania struktury. Taki układ pozwala na równomierne rozłożenie sił ciągnących, co zapobiega uszkodzeniom zarówno kabla, jak i samych słupów. Praktyczne zastosowanie tej konfiguracji widać w wielu projektach infrastrukturalnych, gdzie ważna jest nie tylko trwałość, ale i odpowiednia estetyka instalacji. Zastosowanie jednego uchwytu nośnego i dwóch przelotowych jest zgodne z wieloma standardami, które zalecają takie rozwiązania dla optymalnej stabilizacji i minimalizacji zużycia materiału. Dzięki temu, moim zdaniem, można osiągnąć efektywność zarówno ekonomiczną, jak i techniczną w projektach sieciowych.
Podczas podwieszania kabla pomiędzy trzema słupami, kluczowe jest zrozumienie funkcji i zastosowań poszczególnych elementów. Wybór trzech elementów 2, czyli uchwytów przelotowych, nie zapewni wymaganej stabilności na początku i końcu linii, gdyż nie są one przeznaczone do mocowania końcowego. Z kolei użycie trzech elementów 1, czyli uchwytów nośnych, jest niepraktyczne, gdyż mogą one nadmiernie obciążać kabel w miejscach, gdzie wymagane jest jedynie podtrzymanie, a nie naprężenie. Typowy błąd myślowy to założenie, że wszystkie uchwyty wzdłuż linii powinny być identyczne, co ignoruje różne siły działające w różnych punktach. Właściwe podejście to kombinacja elementów przelotowych i nośnych, co pozwala na optymalne rozłożenie sił i minimalizację zużycia materiałów. Tymczasem wybór dwóch elementów 1 i jednego elementu 2 nie spełnia wymogów dla linii z trzema słupami, gdyż nie zapewnia odpowiedniego rozłożenia naprężeń pomiędzy poszczególnymi sekcjami. Warto zawsze kierować się standardami branżowymi, które precyzyjnie określają, jakie rozwiązania są najlepsze dla różnych konfiguracji linii kablowych.
