Podczas pomiarów 2 km kabla YTKSY 5x2x0,6 otrzymano następujące wyniki:
– rezystancja połączonych ze sobą żył a i b wynosi 266 Ω,
– pojemność między żyłami a i b wynosi 125 µF.

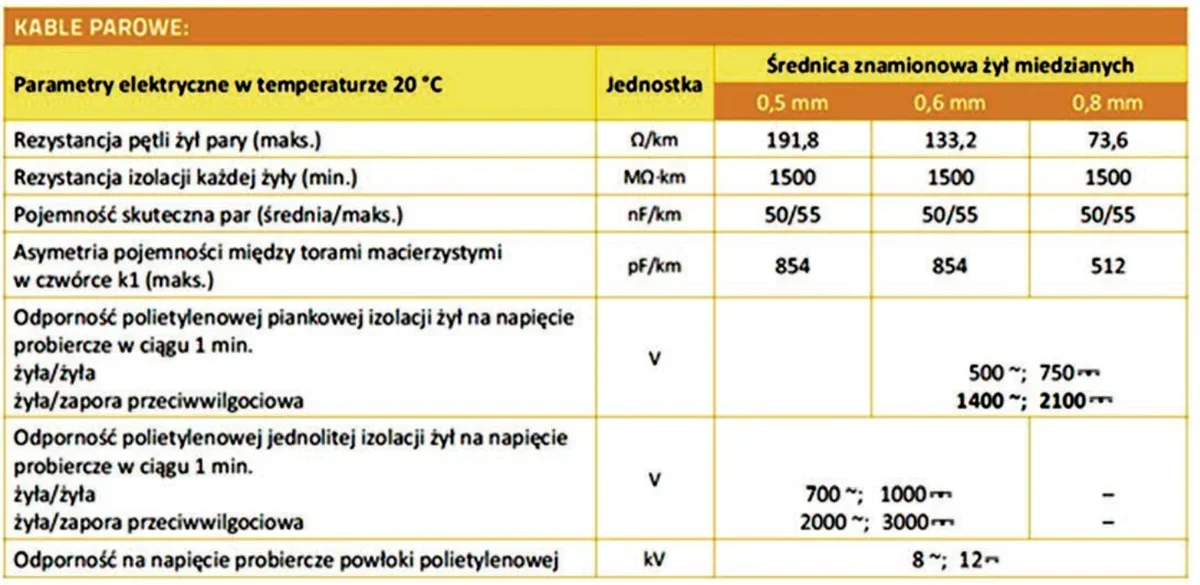

W oparciu o zamieszczone w tabeli parametry katalogowe zmierzonego kabla można stwierdzić, że
A. rezystancja żył nie jest zgodna z parametrami katalogowymi, a pojemność między żyłami jest zgodna z parametrami katalogowymi.
B. rezystancja żył i pojemność między żyłami są zgodne z parametrami katalogowymi.
C. rezystancja żył jest zgodna z parametrami katalogowymi, a pojemność między żyłami nie jest zgodna z parametrami katalogowymi.
D. rezystancja żył i pojemność między żyłami nie są zgodne z parametrami katalogowymi.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.09-X-15.08).
Wynik rezystancji 266 Ω dla 2 km kabla oznacza, że rezystancja na kilometr wynosi 133 Ω, co jest zgodne z parametrami katalogowymi dla średnicy 0,6 mm. Oznacza to, że producent spełnia normy dotyczące przewodnictwa kabla. W praktyce, zgodność z tymi normami jest kluczowa dla zapewnienia niezawodności działania systemów elektrycznych czy telekomunikacyjnych, ponieważ zbyt duża rezystancja może prowadzić do strat sygnału i większego zużycia energii. Natomiast zmierzona pojemność między żyłami wynosi 125 µF, co przekracza standardową wartość 55 nF/km, czyli 110 nF dla 2 km. Może to prowadzić do problemów z przesyłem sygnału w kablach stosowanych w systemach telekomunikacyjnych, gdzie zbyt duża pojemność może powodować tłumienie i zniekształcenia sygnału. Moim zdaniem, ważne jest regularne sprawdzanie takich parametrów, aby uniknąć problemów w działaniu systemów, w których używane są te kable.
Podczas analizy parametrów technicznych kabla YTKSY 5x2x0,6 ważne jest zrozumienie, dlaczego rezystancja i pojemność są kluczowe. W przypadku rezystancji, jeśli nie jest zgodna z parametrami katalogowymi, może prowadzić do nieefektywnego przesyłu energii i potencjalnie większych strat energetycznych. To może wpłynąć na działanie urządzeń podłączonych do takiego kabla. Jednak w omawianym przypadku, rezystancja 266 Ω dla 2 km kabla, czyli 133 Ω/km, mieści się w normach dla kabla o średnicy 0,6 mm. Błędne jest natomiast założenie, że pojemność 125 µF jest zgodna z parametrami, ponieważ znacznie przekracza standardowe 55 nF/km, co może prowadzić do problemów w przesyłaniu sygnałów telekomunikacyjnych. Częstym błędem jest nieodróżnianie pojęć nF i µF, co może prowadzić do błędnych wniosków. Zrozumienie znaczenia zgodności parametrów z katalogiem jest kluczowe dla zapewnienia prawidłowego działania systemów elektrycznych i telekomunikacyjnych. Niezgodność takich parametrów może skutkować nieprzewidzianymi problemami eksploatacyjnymi, co podkreśla znaczenie dokładnych pomiarów i ich analizy w kontekście katalogowych norm.
