Podczas pomiaru zniekształceń nieliniowych zgodnie ze schematem blokowym należy doprowadzić z generatora do wejścia układu sygnał

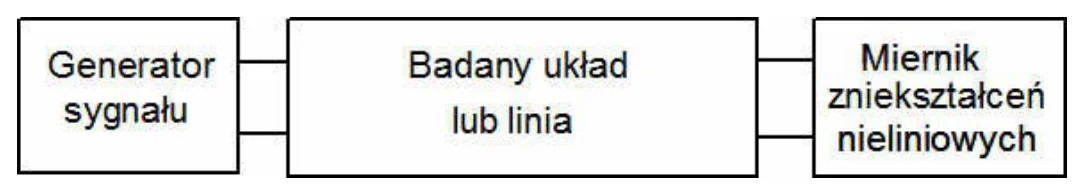

Schemat blokowy: generator sygnału, badany układ lub linia i miernik zniekształceń nieliniowych
A. trójkątny.
B. piłokształtny.
C. prostokątny.
D. sinusoidalny.

Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.02-X-18.06).

Wybór sygnału sinusoidalnego jako źródła do pomiaru zniekształceń nieliniowych to standard w wielu dziedzinach inżynierii. Sygnał sinusoidalny ma unikalne właściwości – jest jedyną falą, która nie zawiera harmonicznych, co oznacza, że każda zmiana w jego kształcie podczas przechodzenia przez badany układ może być bezpośrednio przypisana do zniekształceń nieliniowych w tym układzie. To pozwala na precyzyjne określenie, jakie komponenty harmoniczne pojawiają się w wyniku tych zniekształceń. W praktyce, w testach audio, telekomunikacyjnych czy w elektronice użytkowej, wykorzystanie sygnałów sinusoidalnych do analizy układów pozwala na jednoczesne testowanie wrażliwości systemu na różne częstotliwości, co czyni go elastycznym i wszechstronnym narzędziem. Często stosuje się analizatory widma, które automatycznie wykrywają i mierzą poziomy harmonicznych, ułatwiając pracę inżynierom. Moim zdaniem, zrozumienie tych podstawowych zasad jest kluczowe dla każdego, kto chce zająć się diagnostyką i projektowaniem układów elektronicznych.
Analiza sygnałów w kontekście zniekształceń nieliniowych wymaga zrozumienia, dlaczego pewne sygnały są bardziej efektywne w ich wykrywaniu. Sygnały trójkątne i prostokątne, chociaż często używane w aplikacjach testowych z powodu ich prostoty, nie są idealne do analizy nieliniowości, ponieważ same z siebie zawierają liczne harmoniczne. To oznacza, że wynikowy sygnał po przejściu przez układ może być trudniejszy do interpretacji w kontekście identyfikacji źródła zniekształceń. Piłokształtny sygnał, podobnie jak trójkątny, też posiada wiele harmonicznych, co czyni go mniej przydatnym w tego typu analizach. Często spotykanym błędem w rozumowaniu jest założenie, że dowolny sygnał może być użyty do analizy zniekształceń tak samo efektywnie. W rzeczywistości, posiadanie czystego, jednolitego sygnału wejściowego, jakim jest sinusoida, pozwala na jednoznaczne określenie wpływu układu na przetwarzany sygnał. To właśnie obecność harmonicznych wyższych rzędów w sygnale wyjściowym, które nie były obecne na wejściu, jest wskaźnikiem nieliniowości. Dlatego zrozumienie wpływu wyboru sygnału na wyniki pomiarów jest fundamentalne w projektowaniu i testowaniu układów elektronicznych.
