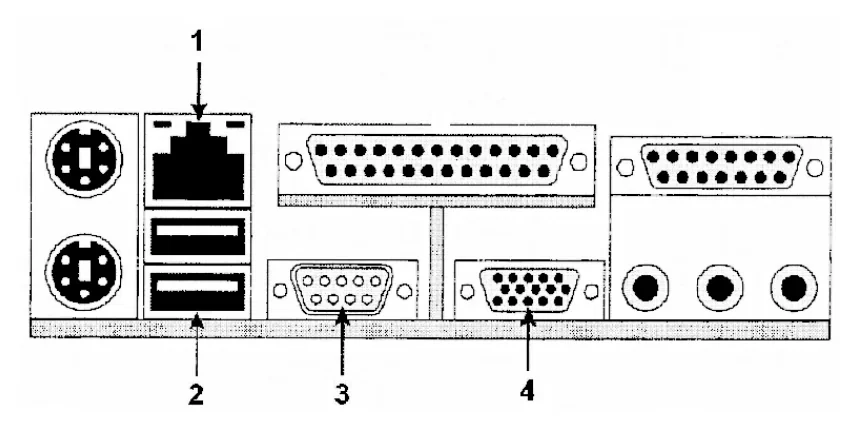

Na rysunku przedstawiającym złącza komputera port szeregowy RS-232 oznaczono cyfrą
A. 1
B. 3
C. 2
D. 4
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.02-X-18.06).
Port szeregowy RS-232, oznaczony na rysunku cyfrą 3, to klasyczne gniazdo używane w komputerach do przesyłania danych. Jest to złącze, które można zobaczyć w starszych komputerach oraz urządzeniach przemysłowych. RS-232 jest standardem komunikacyjnym, który został opracowany do komunikacji pomiędzy komputerem a urządzeniami takimi jak modemy. Charakteryzuje się przesyłaniem danych w formie szeregowej, co oznacza, że bity są przesyłane jeden po drugim, co eliminuje potrzebę wielu linii sygnałowych. W praktyce, porty te znalazły zastosowanie w programowaniu urządzeń takich jak drukarki, skanery kodów kreskowych, czy testery przemysłowe. Chociaż nowsze technologie, jak USB, wyparły RS-232 w większości użyć konsumenckich, to standard ten nadal jest ceniony w środowiskach przemysłowych za swoją niezawodność i prostotę. Warto wspomnieć, że RS-232 umożliwia przesył danych na niewielkie odległości (do 15 metrów), ale to wystarczające w większości zastosowań, dla których został zaprojektowany. To połączenie jest także znane z tego, że wymaga niewielkiej ilości energii do działania, co w kontekście urządzeń przenośnych jest szczególnie cenione.
Porty złączeniowe na tylnym panelu komputera mogą wydawać się podobne, ale każdy z nich ma specyficzne zastosowanie. Złącze oznaczone cyfrą 4 to prawdopodobnie port VGA, używany do podłączania monitorów, co różni się znacząco od portu RS-232 pod względem funkcji i budowy. VGA przesyła sygnał wideo, podczas gdy RS-232 jest przeznaczony do przesyłania danych. Cyfra 2 wskazuje na port USB, który jest wszechstronny, ale działa na innych zasadach, oferując wyższe prędkości przesyłu i możliwości zasilania urządzeń. Port USB jest standardem w nowoczesnych komputerach, co czyni go bardziej uniwersalnym niż RS-232, jednak w niczym nie przypomina go pod względem struktury przesyłu danych. Numer 1 wskazuje na gniazdo Ethernet, używane do połączeń sieciowych, które koncentrują się na dużych prędkościach transmisji danych i stabilności połączenia w sieciach lokalnych. Mylenie tych złączy jest częstym błędem, który wynika z pozornych podobieństw fizycznych i układu portów na panelu komputera. Prawidłowe rozróżnienie tych portów jest kluczowe dla zrozumienia ich zastosowań i prawidłowego podłączania urządzeń w codziennej pracy z komputerem lub przy projektowaniu systemów komunikacyjnych.
