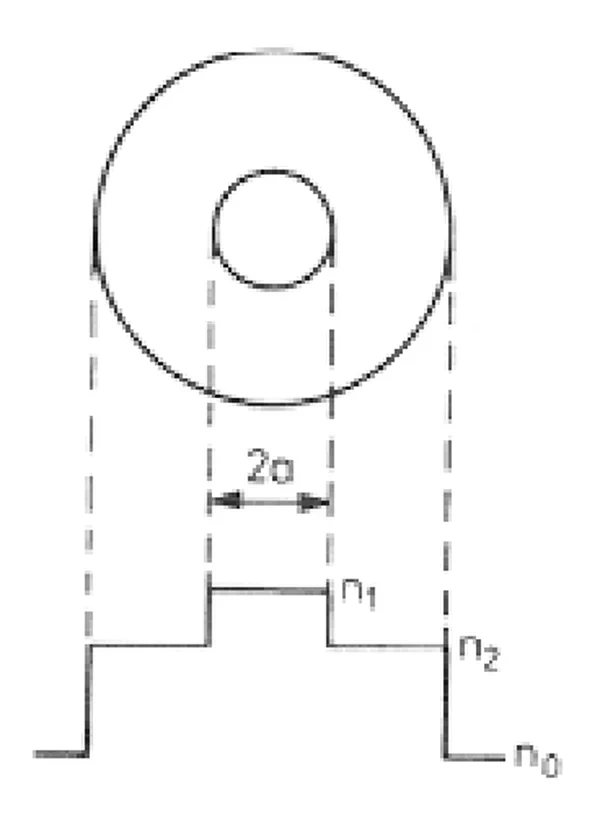

Rysunek przedstawia przekrój i rozkład współczynnika załamania światła światłowodu
A. paskowego.
B. planarnego.
C. włóknistego, o profilu skokowym.
D. włóknistego, jednomodowego.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.01-X-14.05).
Rysunek przedstawia światłowód włóknisty o profilu skokowym, co można zauważyć po charakterystycznym układzie współczynników załamania n1, n2 i n0. Ten typ światłowodów jest jednym z najczęściej wykorzystywanych w telekomunikacji. Dlaczego? Bo są proste w produkcji i tanie, a jednocześnie bardzo efektywne w przesyłaniu sygnałów na duże odległości. W światłowodach o profilu skokowym rdzeń posiada jednorodny współczynnik załamania światła, wyższy niż otaczająca go powłoka. To tworzy warunki do całkowitego wewnętrznego odbicia, co sprawia, że światło „biegnie” przez światłowód z minimalnymi stratami. Takie światłowody są podstawą infrastruktury internetowej, umożliwiając szybką i efektywną transmisję danych. W praktyce można je spotkać w instalacjach miejskich sieci szerokopasmowych czy w międzynarodowych węzłach komunikacyjnych. Standardy światłowodowe, jak ITU-T G.652, często opisują właśnie te konstrukcje, co świadczy o ich szerokim zastosowaniu i znaczeniu w nowoczesnej technologii.
Patrząc na dostępne odpowiedzi, można zauważyć kilka typowych błędów w rozumieniu tematu. Światłowód paskowy, często kojarzony z technologiami półprzewodnikowymi, różni się konstrukcyjnie od włóknistych, nie wspominając już o rozkładzie współczynnika załamania. W światłowodach paskowych nierzadko mamy do czynienia z bardziej złożonymi strukturami, które nie przypominają skoku współczynnika załamania. Z kolei światłowód włóknisty jednomodowy charakteryzuje się niewielką średnicą rdzenia, co umożliwia propagację tylko jednego modu światła, ale rzadko spotykamy w nim profil skokowy, a raczej profil gradientowy, co jest efektywne przy transmisji na długie dystanse bez dyspersji modalnej. Światłowody planarne natomiast, znane z zastosowań w układach scalonych optycznych, nie mają tej charakterystycznej skokowej zmiany współczynnika załamania na przekroju. Można je spotkać np. w splitterach optycznych, które dzielą sygnał na wiele torów. Takie błędy wynikają najczęściej z mylenia pojęć i nieznajomości specyficznych zastosowań różnych typów światłowodów. Dlatego warto zwrócić uwagę na konkretne cechy danego rozwiązania, co pozwoli uniknąć błędnych wniosków.
