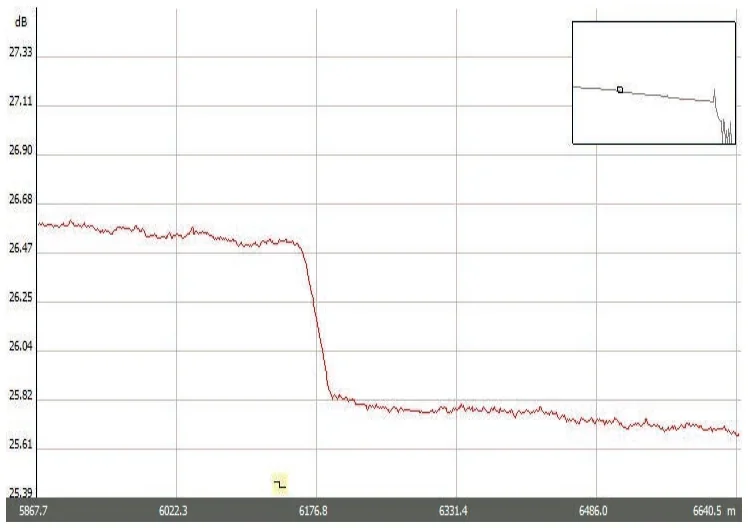

Na podstawie przedstawionego reflektogramu spawu włókien światłowodowych można stwierdzić, że
A. tłumienność odbicia jest za duża.
B. rdzenie włókien mają różne średnice.
C. tłumienność wtrącona spawu jest za duża.
D. rdzenie włókien mają takie same średnice.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.09-X-15.08).
Tłumienność wtrącona spawu jest kluczowym parametrem podczas łączenia włókien światłowodowych. W idealnych warunkach, strata taka powinna być jak najmniejsza, aby zapewnić minimalne osłabienie sygnału optycznego. Na reflektogramie można zaobserwować znaczący spadek poziomu sygnału w miejscu spawu, co sugeruje, że tłumienność wtrącona jest za duża. Może to być wynikiem niedokładnego wyrównania rdzeni włókien, zanieczyszczeń na powierzchni, lub niewłaściwego procesu spajania. W praktyce, dąży się do tego, aby tłumienność wtrącona nie przekraczała 0,1 dB w zastosowaniach telekomunikacyjnych. Tego typu analiza pozwala na identyfikację problemów i podjęcie działań naprawczych, np. poprzez użycie lepszych technik spajania lub sprzętu o wyższej precyzji. Współczesne normy wymagają, aby jakość połączeń była monitorowana i certyfikowana, co pozwala na utrzymanie wysokiej jakości sieci światłowodowych.
Analizując reflektogram spawu włókien światłowodowych, ważne jest, aby nie mylić różnych parametrów, które mogą wpływać na jakość połączenia. Jednym z częstych błędów jest założenie, że rdzenie włókien mają różne średnice, gdy widoczny jest spadek sygnału. W rzeczywistości, różnice w średnicach mogą prowadzić do strat, ale muszą być one potwierdzone innymi metodami, takimi jak mikroskopowa inspekcja rdzeni. Kolejnym błędnym podejściem jest myślenie, że tłumienność odbicia jest głównym problemem, podczas gdy reflektogram jasno wskazuje na wysoki poziom tłumienności wtrąconej. Tłumienność odbicia jest związana z różnicą współczynnika załamania na granicy spawu, ale zazwyczaj ma mniejszy wpływ na ogólną jakość sygnału. Z mojego doświadczenia wynika, że takie nieporozumienia mogą wynikać z braku zrozumienia, jak poszczególne parametry wpływają na transmisję światła. Kluczem do poprawnej interpretacji reflektogramu jest zrozumienie, jakie elementy wpływają na tłumienność i jak je poprawnie diagnozować. Właściwa edukacja i praktyka są niezbędne do unikania takich błędów i zapewnienia wysokiej jakości połączeń światłowodowych.
