Na podstawie reflektogramu przedstawionego na ilustracji można stwierdzić, że trakt optyczny posiada

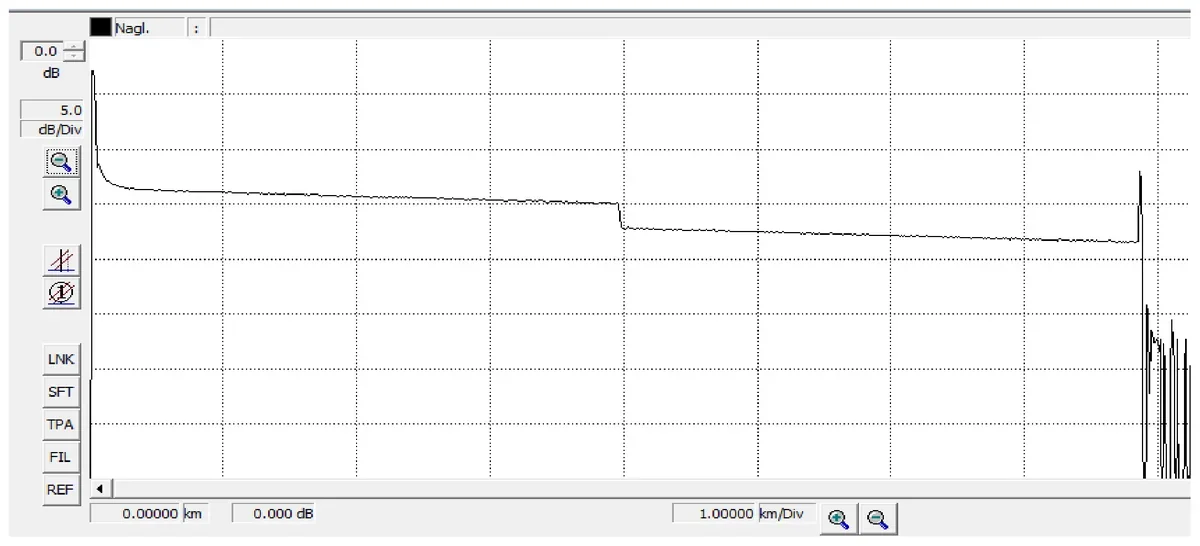

Reflektogram traktu światłowodowego, skala 5 dB i 1 km na działkę
A. 2 sprawne złączki mechaniczne.
B. 1 nieuszkodzony spaw.
C. 1 uszkodzony spaw.
D. 1 sprawną złączkę i 1 uszkodzony spaw.

Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.09-SG-23.01).

Reflektogram, czyli wykres przedstawiający odbicie sygnału w światłowodzie, jest kluczowym narzędziem w diagnostyce stanu toru optycznego. Na prezentowanym reflektogramie możemy zauważyć spadek mocy sygnału w jednym miejscu, co wskazuje na uszkodzony spaw. Taki spadek mocy jest wynikiem zwiększonych strat optycznych, które zazwyczaj występują w miejscach niewłaściwego połączenia włókien. Uszkodzone spawy są częstym problemem w instalacjach światłowodowych i mogą prowadzić do znacznych strat sygnału, co może skutkować pogorszeniem jakości transmisji danych. Dlatego regularne monitorowanie stanu spawów i ich naprawa zgodnie ze standardami, takimi jak ITU-T G.652, jest kluczowe dla zapewnienia niezawodności sieci. Praktyczne podejście do rozwiązywania takich problemów obejmuje wykorzystanie spawarek światłowodowych do naprawy uszkodzeń oraz testowanie linii za pomocą reflektometrów optycznych (OTDR), co pozwala na precyzyjne określenie miejsca usterki. Dzięki temu można szybko zidentyfikować i usunąć problem, minimalizując przestoje i poprawiając wydajność sieci.
W reflektogramie światłowodowym każde zakłócenie lub spadek poziomu sygnału może wskazywać na problem z połączeniem. Jednak nie wszystkie problemy są związane z uszkodzeniem. Wybierając odpowiedź dotyczącą nieuszkodzonego spawu, można zignorować potencjalne problemy związane z niedopasowaniem lub niewłaściwym ułożeniem włókien. Również teoria o sprawnej złączce i uszkodzonym spawie jest częściowo błędna, ponieważ reflektogram nie wskazuje na obecność dodatkowych elementów połączeniowych, takich jak złączki mechaniczne. Ostatecznie, wybór dwóch sprawnych złączek mechanicznych nie odnosi się do rzeczywistego stanu toru optycznego na reflektogramie, gdyż taki układ zazwyczaj nie generuje znaczących strat sygnału w postaci widocznych spadków. Zrozumienie tych subtelności jest kluczowe dla prawidłowej analizy reflektogramu i diagnozowania stanu sieci światłowodowej. W praktyce błędne interpretacje mogą prowadzić do niepotrzebnych działań serwisowych, co wiąże się z dodatkowym czasem i kosztami. Dlatego warto regularnie doszkalać się w zakresie obsługi sprzętu diagnostycznego i analizy danych, aby uniknąć takich pomyłek.
