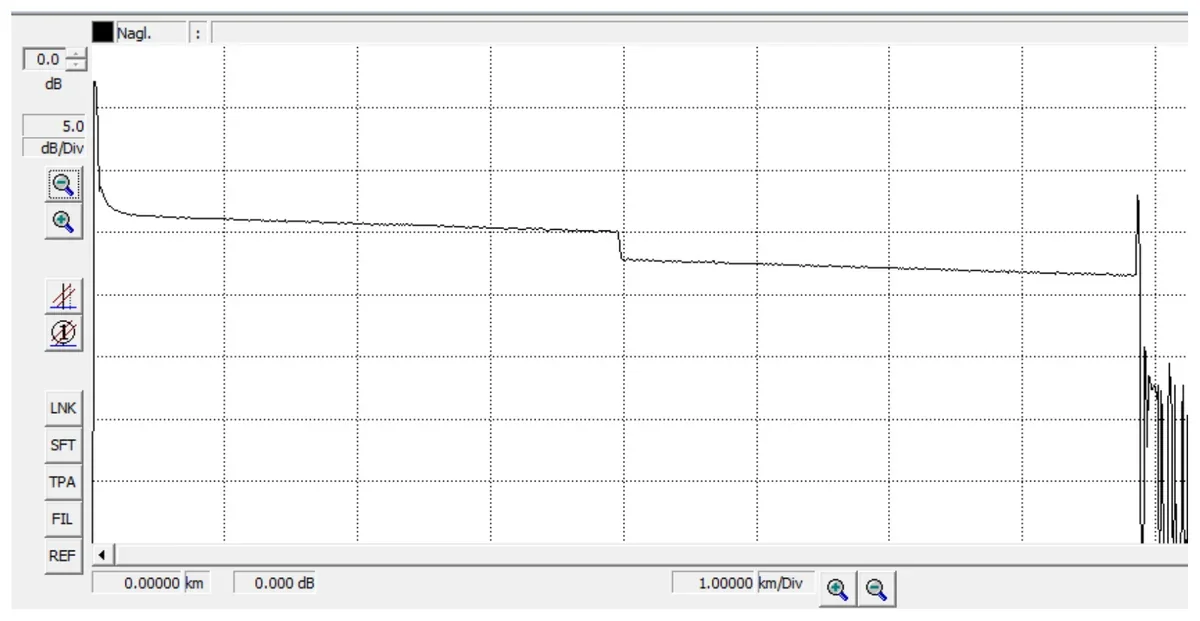

Na podstawie reflektogramu przedstawionego na rysunku można stwierdzić, że trakt optyczny posiada
A. 1 sprawną złączkę i 1 uszkodzony spaw.
B. 1 nieuszkodzony spaw.
C. 1 uszkodzony spaw.
D. 2 sprawne złączki mechaniczne.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Odpowiedź wskazująca na uszkodzony spaw jest prawidłowa, ponieważ reflektogram przedstawia charakterystyczne objawy strat na złączu. Na reflektogramie widać wyraźny skok strat, który jest typowy dla uszkodzonego spawu. W praktyce, taki skok sygnału oznacza, że część światła jest tracona na połączeniu, co sugeruje problem mechaniczny lub nieprawidłowe przyleganie włókien światłowodowych. Reflektometria w domenie czasu (OTDR) jest standardowym narzędziem używanym do analizowania takich problemów w sieciach światłowodowych. Dobre praktyki branżowe wskazują, by regularnie monitorować jakość połączeń i w razie potrzeby przeprowadzać konserwację. Moim zdaniem, znajomość interpretacji reflektogramów jest kluczowa dla każdego technika zajmującego się optyką. Warto również pamiętać, że odpowiednia jakość spawów ma bezpośredni wpływ na niezawodność całej sieci, dlatego regularne szkolenia i aktualizacje wiedzy są niezmiernie ważne.
Błędne odpowiedzi często wynikają z niepełnego zrozumienia, jak interpretować reflektogramy. Rozważmy, dlaczego odpowiedzi o sprawnych złączkach mechanicznych lub nieuszkodzonym spawie są nieprawidłowe. Reflektogram, czyli wykres sygnału powrotnego, pozwala na identyfikację charakterystycznych strat sygnału. Sprawna złączka mechaniczna zazwyczaj charakteryzuje się stałym poziomem sygnału, bez nagłych skoków czy spadków. Podobnie, nieuszkodzony spaw nie powinien wykazywać żadnych nagłych strat mocy. Na reflektogramie uszkodzone połączenie będzie widoczne jako nagły spadek poziomu sygnału, co jest kluczowym wskaźnikiem problemu. Często popełnianym błędem jest mylenie małych fluktuacji sygnału z poważnymi stratami. Moim zdaniem, umiejętność prawidłowego odczytu reflektogramów wymaga praktyki i zrozumienia zasad działania technologii światłowodowej. Warto zwrócić uwagę, że każde złącze lub spaw w sieci optycznej może być potencjalnym źródłem problemów, dlatego ich regularna kontrola jest niezbędna. Wiedza ta jest nie tylko teoretyczna, ale ma realne przełożenie na efektywność i stabilność działania sieci telekomunikacyjnych.
