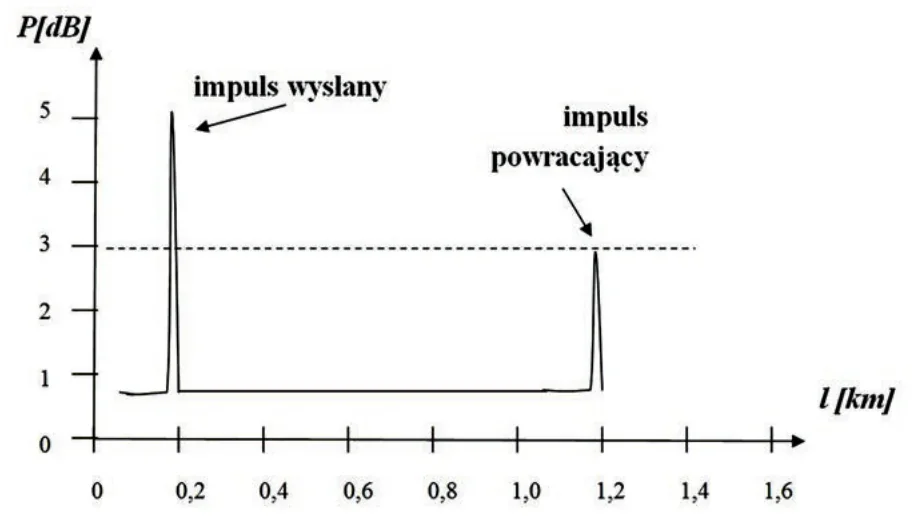

Przedstawiony na rysunku reflektogram otrzymano, dołączając do jednego końca toru reflektometr TDR, a drugi koniec pozostawiając rozwarty. Jak należy ocenić wyniki pomiaru, jeżeli tłumienność toru powinna być nie większa niż 2 dB/km?
A. Tłumienność toru nie spełnia wymagań.
B. Tłumienność toru spełnia wymagania.
C. Tłumienność toru jest za duża o 3 dB/km.
D. Tłumienność toru jest za duża o 5 dB/km.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.09-X-15.08).
Analizując reflektogram przedstawiony na rysunku, możemy zauważyć, że tłumienność toru optycznego jest zgodna z wymaganiami, ponieważ wynosi dokładnie 2 dB/km. Zasada działania reflektometru TDR polega na wysyłaniu impulsu i analizie jego odbicia. Na wykresie widać, że różnica poziomów mocy między impulsem wysłanym a powracającym jest równa 2 dB na odcinku 1 km. Oznacza to, że tłumienność toru spełnia założone kryteria, które wynoszą maksymalnie 2 dB/km. W praktyce, takie wyniki są bardzo dobre, ponieważ pozwalają na minimalizację strat sygnału, co jest kluczowe w telekomunikacji światłowodowej. Standardy branżowe, jak ITU-T G.652, podkreślają znaczenie minimalizacji tłumienności dla zapewnienia jakości usług. Dobrze zaprojektowany tor światłowodowy z niską tłumiennością pozwala na większą odległość transmisji bez konieczności wzmacniaczy, co redukuje koszty eksploatacji. Moim zdaniem, utrzymanie tłumienności na niskim poziomie to fundament efektywnego zarządzania siecią optyczną.
Błędne odpowiedzi wynikają z niepoprawnej analizy reflektogramu. Pierwszym typowym błędem jest założenie, że tłumienność wynosi 5 dB/km lub 3 dB/km. Ta pomyłka może wynikać z niewłaściwego odczytu różnicy poziomów mocy na wykresie. Reflektogram pokazuje nam, że tłumienność wynosi 2 dB na odcinku 1 km, ponieważ różnica poziomów mocy od impulsu wysłanego do odbitego wynosi dokładnie 2 dB. To jest zgodne z wymaganiami, które wskazują na maksymalną dopuszczalną tłumienność 2 dB/km. Kolejnym błędem jest stwierdzenie, że tłumienność nie spełnia wymagań. Taki wniosek może wynikać z nieznajomości zasady działania TDR lub błędnej interpretacji wyników. Tłumienność powyżej normy skutkuje w praktyce zwiększonymi stratami sygnału, co wymagałoby zastosowania dodatkowych wzmacniaczy lub regeneracji sygnału. Standardy, jak ITU-T G.652, podkreślają znaczenie niskiej tłumienności dla wydajności sieci. Dlatego ważne jest, aby dokładnie analizować wartości na reflektogramie i stosować się do wytycznych branżowych, które pomagają w utrzymaniu sieci światłowodowych na optymalnym poziomie. Moim zdaniem, dokładna interpretacja wyników jest kluczem do właściwego zarządzania i konserwacji infrastruktury optycznej.
