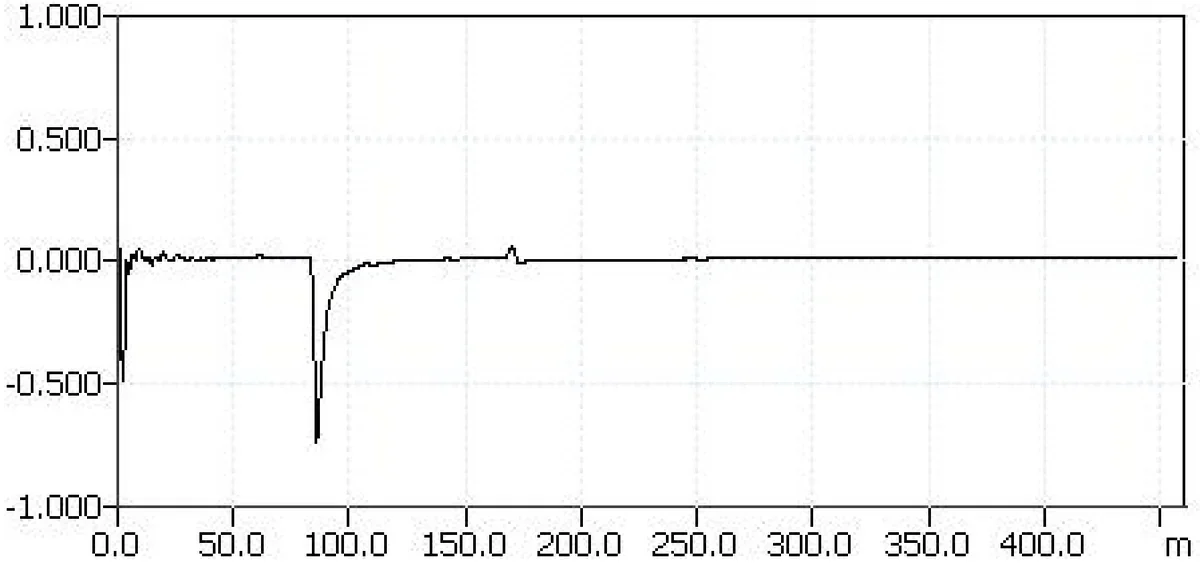

Na podstawie reflektogramu toru miedzianego można stwierdzić, że tor ma długość
A. 250 m i posiada odgałęzienie o długości 85 m.
B. 80 m i na końcu jest zwarty.
C. 90 m i na końcu podłączono kondensator.
D. 170 m i składa się z dwóch odcinków.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.09-X-18.06).
Odpowiedź dotycząca długości toru miedzianego na 80 m, gdzie na końcu jest zwarcie, jest poprawna. Na reflektogramie widać charakterystyczne odbicie sygnału przy około 80 m, co wskazuje na zwarcie. Reflektometria czasowa (TDR) to technika diagnostyczna, która jest szeroko stosowana w branży telekomunikacyjnej do identyfikacji problemów w kablach. Gdy sygnał elektryczny napotyka na zwarcie, odbija się w charakterystyczny sposób, co można zauważyć jako nagły spadek lub wzrost na wykresie. Z mojego doświadczenia, często stosuje się tę metodę, aby szybko lokalizować miejsca uszkodzeń w infrastrukturze kablowej, co pozwala na skuteczne i szybkie naprawy. W praktyce, wykorzystanie TDR pozwala także na dokładne określenie lokalizacji innych problemów, takich jak przerwy w kablu czy niepoprawne połączenia. Ważne jest, aby operatorzy byli dobrze przeszkoleni w interpretacji reflektogramów, co pozwala na uniknięcie błędnej diagnostyki i niepotrzebnych kosztów.
Interpretacja reflektogramu wymaga zrozumienia podstawowych zasad działania reflektometrii czasowej (TDR). Odpowiedzi błędne wynikają z niewłaściwej interpretacji charakterystycznych cech wykresu. Gdy tor miedziany ma długość 170 m i składa się z dwóch odcinków, typowe reflektogramy wykazują dwie strefy odbić w różnych miejscach, czego tutaj nie obserwujemy. Przy opcji 90 m z kondensatorem na końcu, charakterystyczny byłby skok lub inne znaczące zmiany w reflektogramie, które wskazywałyby na obecność elementu pojemnościowego, jednak taki wzorzec tutaj nie występuje. Wskazywanie na tor o długości 250 m z odgałęzieniem 85 m również jest mylne. Reflektogram dla takiej struktury wykazywałby różne odchylenia sygnału w miejscach rozgałęzienia i na końcu głównego toru. Częstym błędem jest niedokładna analiza odbić i ich amplitudy. W praktyce zawodowej błędna interpretacja reflektogramów może prowadzić do kosztownych i czasochłonnych napraw. Kluczem jest zrozumienie, jak różne nieciągłości w przewodzie wpływają na sygnał, co pozwala na precyzyjne diagnozowanie problemów infrastrukturalnych.
