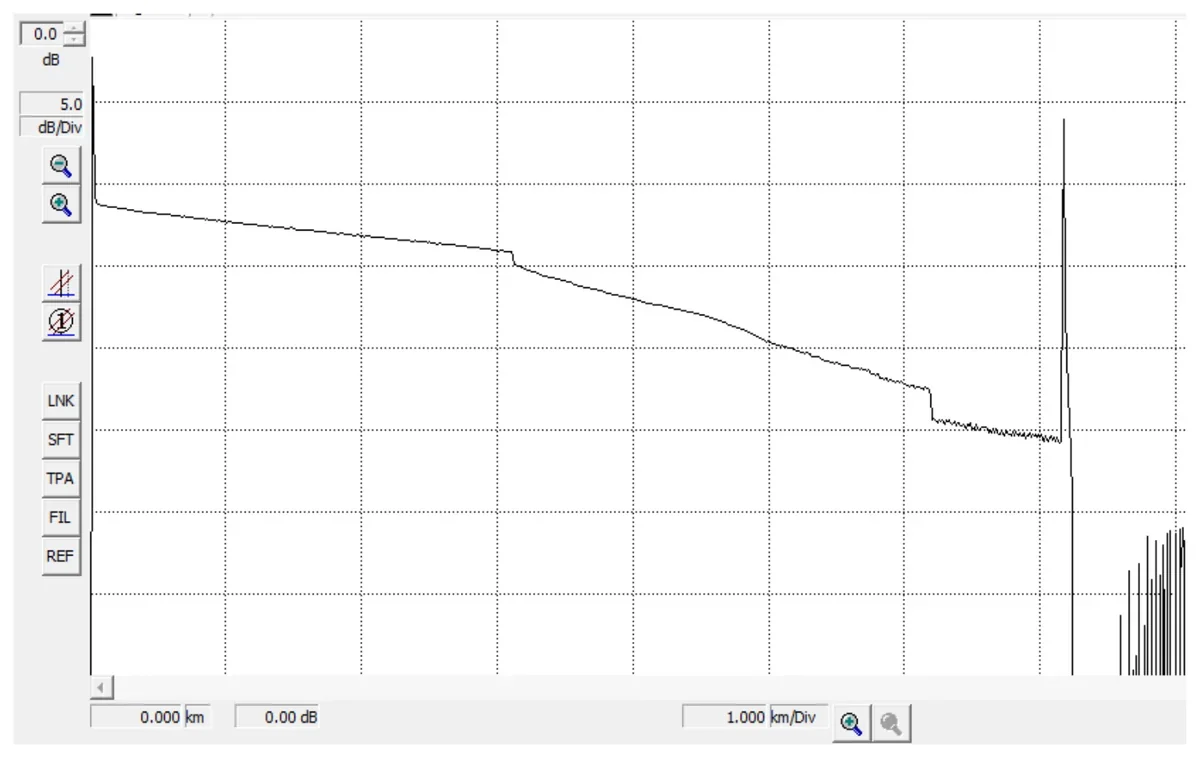

Na podstawie przedstawionego reflektogramu traktu optycznego można wysnuć wniosek, że cały badany trakt składa się z
A. 3 włókien o takim samym tłumieniu.
B. 2 włókien o takim samym tłumieniu.
C. 2 włókien o różnym tłumieniu.
D. 3 włókien o różnym tłumieniu.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.09-SG-20.06).
Na reflektogramie przedstawionym na obrazku widać trzy odcinki o różnym nachyleniu. Każdy z tych odcinków odpowiada innemu włóknu optycznemu w badanym traktu. Różne nachylenia wskazują na różne wartości tłumienia. Tłumienie zależy od różnych czynników, takich jak jakość włókna czy jego starzenie. W praktyce, takie reflektogramy są niezwykle przydatne w diagnostyce sieci światłowodowych. Dzięki nim możemy zidentyfikować miejsca o wyższym tłumieniu, co może wskazywać na problemy, takie jak uszkodzenia czy złe połączenia. Regularne badania OTDR pomagają w utrzymaniu sieci w dobrym stanie i szybkim reagowaniu na usterki. Standardy branżowe, takie jak ITU-T G.652, określają parametry włókien, co pomaga w interpretacji wyników. Dobre praktyki obejmują także porównywanie wyników z wcześniejszymi pomiarami, co pozwala na wykrywanie zmian w czasie. To wszystko sprawia, że znajomość interpretacji reflektogramów jest kluczowa dla każdego technika zajmującego się sieciami światłowodowymi.
W przypadku reflektogramów, ważne jest zrozumienie, jak interpretować różne sekcje i ich nachylenia. Myślenie, że trakt składa się z dwóch włókien, ignoruje dodatkowy segment o odmiennym tłumieniu widoczny na wykresie. Podobnie, zakładanie, że włókna mają takie samo tłumienie, pomija różnice w nachyleniu poszczególnych odcinków. Tłumienie nie jest stałe i zależy od wielu czynników, takich jak długość fali światła, jakość produkcji włókna czy jego instalacja. Błędne założenia mogą wynikać z ogólnego niezrozumienia, jak różne parametry wpływają na tłumienie. W praktyce, dobrą praktyką jest zawsze dokładne analizowanie reflektogramu i branie pod uwagę wszystkich jego części. Standardy branżowe, takie jak normy ITU-T, pomagają w zrozumieniu, jakie wartości tłumienia są akceptowalne. Wiedza ta jest niezbędna do skutecznego diagnozowania i utrzymania sieci światłowodowych. Należy unikać uproszczonych założeń i zawsze opierać się na dokładnych pomiarach i analizach. Pomocne jest także konsultowanie wyników z innymi specjalistami, co pozwala na uniknięcie błędnych interpretacji.
